Peugeot 308: Dépose - repose : Ensemble ressort - amortisseur avant (À l’établi)

IMPERATIF : Respecter les consignes de sécurité et de propreté .

1. Remplacement systématique de pièces

CHAINE DE TRACTION MHEV OU CHAINE TRACTION ELECTRIQUE OU CHAINE DE TRACTION THERMIQUE OU CHAINE DE TRACTION PHEV

2. Outillage

Utiliser les produits recommandés par le constructeur .

3. Dépose

CHAINE DE TRACTION MHEV OU CHAINE TRACTION ELECTRIQUE OU CHAINE DE TRACTION THERMIQUE OU CHAINE DE TRACTION PHEV

Déposer l’ensemble ressort - amortisseur avant .

ATTENTION : Ne pas mettre un ressort de suspension en contact direct avec un objet ou un outillage métallique.

Mettre l’ensemble ressort - amortisseur avant dans un étau.

ATTENTION : Contrôler la présence et l’état des protections caoutchouc sur les coupelles fixe et coulissante du compresseur de ressort.

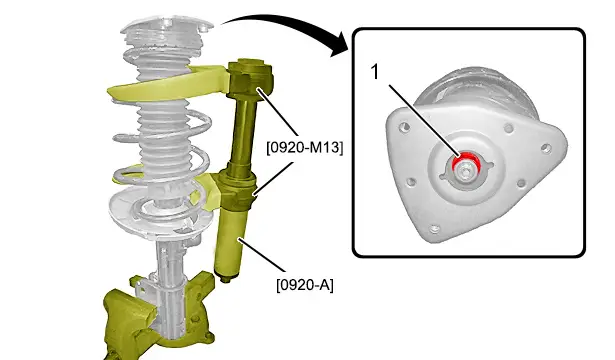

Débloquer l’écrou (1).

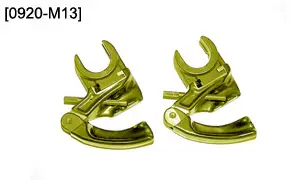

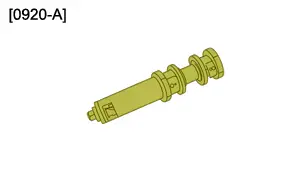

Positionner le compresseur de ressort [0920-A] équipé de ses coupelles [0920-M13].

Comprimer le ressort ; À l’aide du compresseur de ressort 0920-A] et des coupelles 0920-M13].

ATTENTION : Contrôler l’absence de contrainte du ressort de suspension (8) avant de déposer l’écrou (1).

ATTENTION : Ne pas utiliser de pistolet pneumatique lors des opérations de dépose et de repose de l’écrou (1) de l’amortisseur avant.

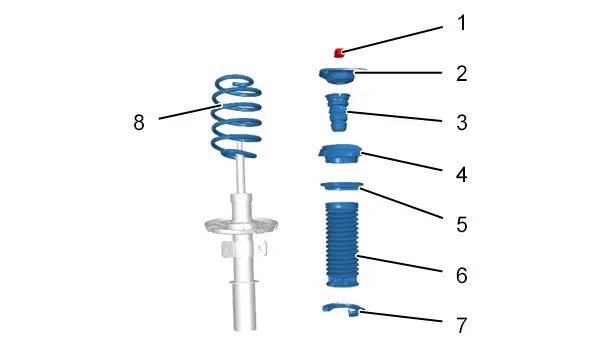

Déposer :

• L’écrou (1) ; À l’aide d’une douille (Type FACOM D.83C21L)
• Le support supérieur d’amortisseur (2)
• La butée d’attaque (3)
• La coupelle d’appui (4)
• La coupelle supérieure (5)
• Le soufflet (6)
• Le ressort (8)
• La coupelle inférieure (7)

Décomprimer le ressort de suspension (8) ; À l’aide du compresseur de ressort [0920-A] et des coupelles [0920-M13].

4. Repose

CHAINE DE TRACTION MHEV OU CHAINE TRACTION ELECTRIQUE OU CHAINE DE TRACTION THERMIQUE OU CHAINE DE TRACTION PHEV

ATTENTION : Respecter les couples de serrage .

ATTENTION : Contrôler l’état des ressorts de suspension (absence de traces de chocs, de rayures ou de piqûres de corrosion) ; Le revêtement de peinture des ressorts de suspension ne doit pas être détérioré, laissant le métal à nu.

Graisser la bague d’appui de la butée d’attaque lors de la repose (en "a") ; À l’aide de la graisse indice "G1" .

Reposer la coupelle inférieure (7) en butée (en "b").

Comprimer le ressort de suspension (8) ; À l’aide du compresseur de ressort [0920-A] et des coupelles [0920-M13].

ATTENTION : Orienter les repères couleur du ressort de suspension (8) vers le bas.

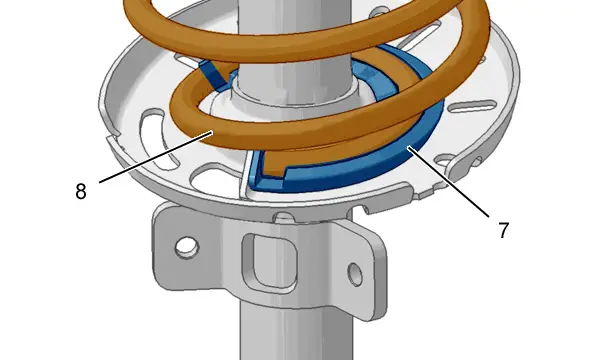

ATTENTION : Positionner correctement le ressort (8) de suspension en butée sur la coupelle inférieure (7).

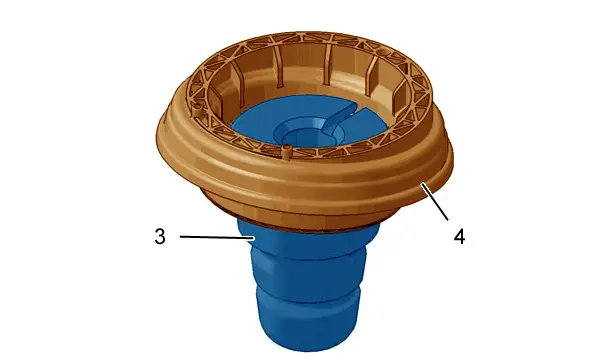

Reposer la butée d’attaque (3) dans la coupelle d’appui (4) (Par l’intérieur).

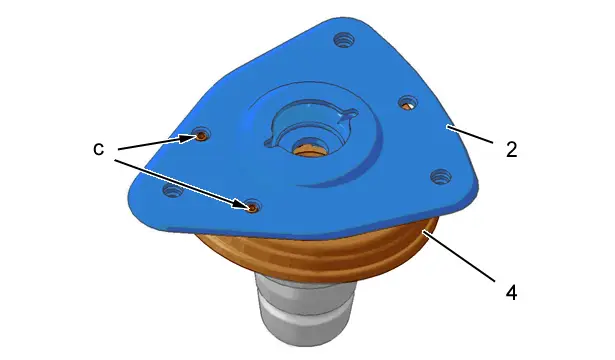

Reposer le support supérieur d’amortisseur (2) sur la coupelle d’appui (4) ; Aligner les ergots de positionnement(en "c").

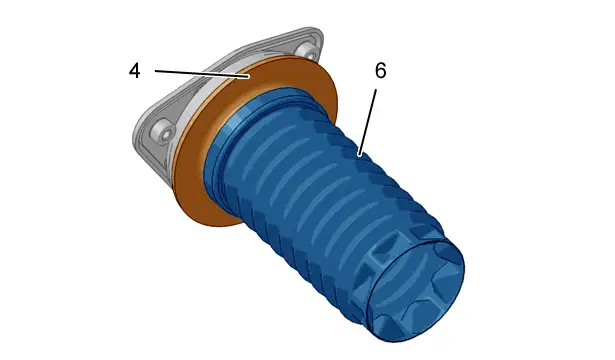

Reposer le soufflet (6) sur la coupelle d’appui (4) ; Contrôler que le recouvrement est correct sur toute la périphérie.

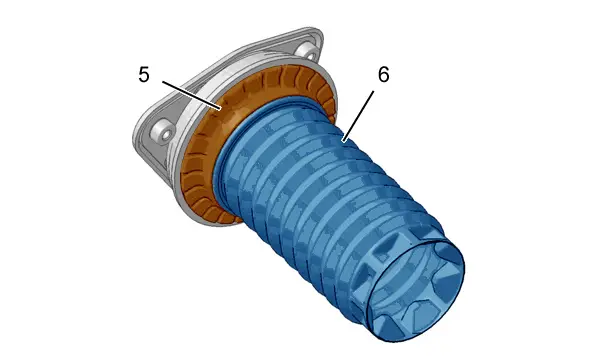

Reposer la coupelle supérieure (5) par dessus le soufflet (6).

Reposer :

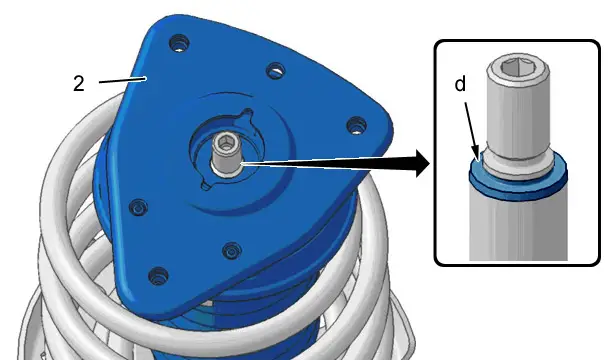

• Le support supérieur d’amortisseur (2) en appui sur l’épaulement de la tige d’amortisseur (en "d")
• L’écrou (1) (Sans le serrer)

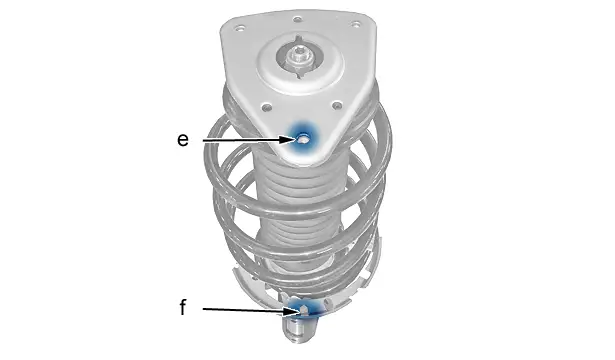

Contrôler l’alignement des repères ("e", "f").

Serrer l’écrou (1).

Décomprimer le ressort de suspension (8) ; À l’aide du compresseur de ressort [0920-A] et des coupelles [0920-M13].

Déposer les outils [0920-A], [0920-M13].

CHAINE DE TRACTION MHEV OU CHAINE TRACTION ELECTRIQUE OU CHAINE DE TRACTION THERMIQUE OU CHAINE DE TRACTION PHEV

Reposer l’ensemble ressort - amortisseur avant .
