Peugeot 308: Dépose - repose : Ensemble ressort - amortisseur avant

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules (respecter la réglementation en vigueur dans le pays concerné).

1. Remplacement systématique de pièces

Désignation	Quantité (Par côté)
Vis supérieures d’ensemble ressort - amortisseur avant	3
Ensemble vis - écrou (Pivot avant)	2
Écrou supérieur de biellette de barre antidévers avant	1

2. Outillage

Outil	Référence	Désignation

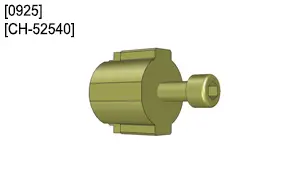

	[0925][CH-52540]	Centreur supérieur d’élément porteur

3. Opérations préliminaires

Mettre le véhicule sur un pont élévateur 2 colonnes.

ATTENTION : Réaliser les opérations à effectuer avant un débranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Débrancher la ou les batteries de servitude (suivant équipement).

Déposer :

• Les vis de roue avant
• La roue avant
• Les bras d’essuie-vitre avant
• La grille d’auvent

4. Dépose

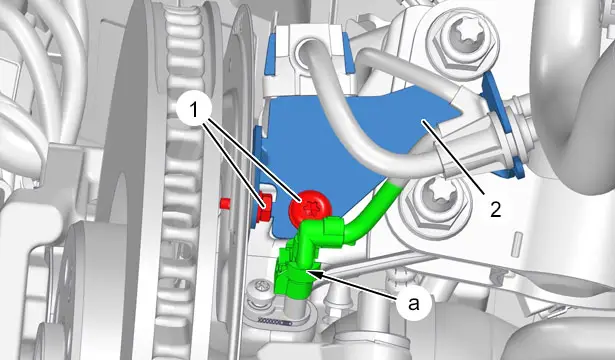

Déconnecter le connecteur du capteur de vitesse de roue (en "a").

Déposer les vis (1).

Écarter le support (2).

ATTENTION : Risque de détérioration du capteur de hauteur de caisse avant (suivant équipement).

CHAINE TRACTION ELECTRIQUE

Déposer le capteur de hauteur de caisse avant .

CHAINE DE TRACTION THERMIQUE OU CHAINE DE TRACTION PHEV OU CHAINE DE TRACTION MHEV

Déposer le capteur de hauteur de caisse avant .

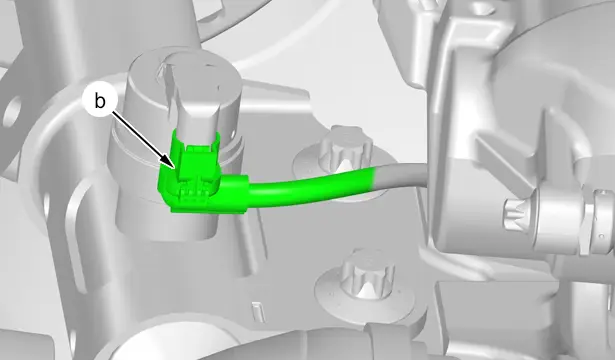

Déconnecter le connecteur de l’amortisseur avant piloté (en "b") (suivant équipement).

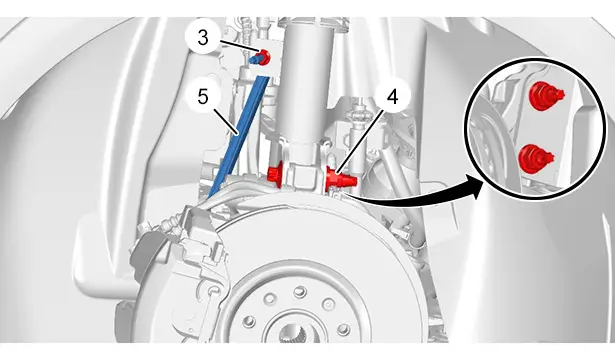

Déposer l’écrou (3).

Écarter la biellette de barre antidévers avant (5).

Déposer les ensembles vis - écrou (4).

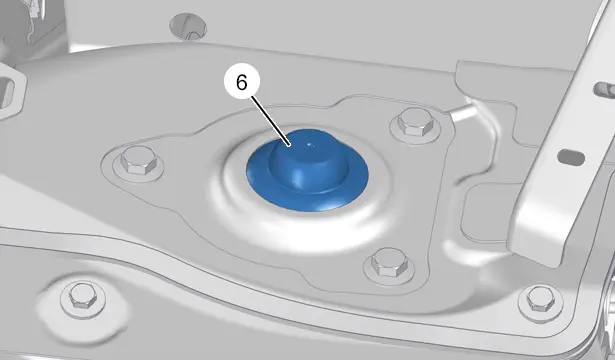

Déposer l’obturateur (6) (suivant équipement).

Déposer :

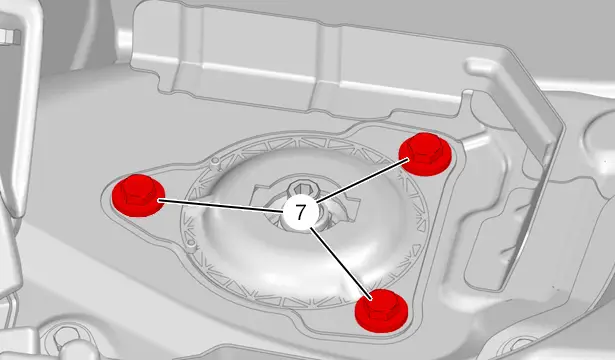

• Les vis (7)
• L’ensemble ressort - amortisseur avant

5. Repose

ATTENTION : Respecter les couples de serrage.

CHAINE DE TRACTION THERMIQUE OU CHAINE DE TRACTION PHEV OU CHAINE TRACTION ELECTRIQUE

Couples de serrage :

• Train avant
• Roues

CHAINE DE TRACTION MHEV

Couples de serrage :

• Train avant
• Roues

Engager l’ensemble ressort amortisseur avant dans le passage de roue.

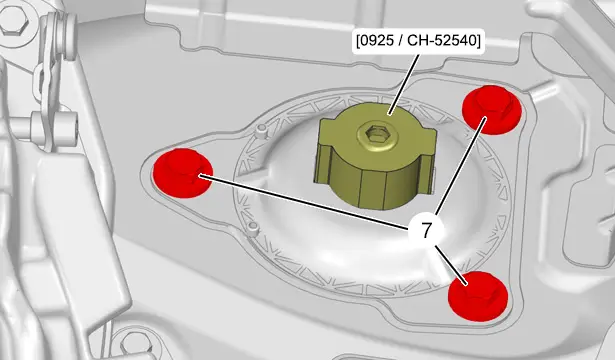

Reposer l’ensemble ressort - amortisseur avant ; À l’aide de l’outil [0925 / CH-52540].

Mettre en place les vis neuves (7) (sans serrer).

Serrer les vis (7).

Reposer :

• Les ensembles (4) vis - écrou neufs
• La biellette de barre antidévers avant (5)
• L’écrou (3) neuf

Reconnecter le connecteur de l’amortisseur avant piloté (en "b") (suivant équipement).

CHAINE DE TRACTION THERMIQUE OU CHAINE DE TRACTION PHEV OU CHAINE DE TRACTION MHEV

Reposer :

• Le capteur de hauteur de caisse avant
• Le support (2)
• Les 2 vis (1)

CHAINE TRACTION ELECTRIQUE

Reposer :

• Le capteur de hauteur de caisse avant
• Le support (2)
• Les 2 vis (1)

Reconnecter le connecteur du capteur de vitesse de roue (en "a").

6. Opérations complémentaires

Reposer :

• La roue avant
• Les vis de roue avant
• La grille d’auvent
• Les bras d’essuie-vitre avant
• Le véhicule sur ses roues

ATTENTION : Réaliser les opérations à effectuer après un rebranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Rebrancher la ou les batteries de servitude (suivant équipement).
