Peugeot 308: Dépose - repose : Élément porteur avant

Peugeot 308 (P5) 2021-2024 Revue Technique / Mécanique :: Ensemble suspension / Amortisseurs avant / Dépose - repose : Élément porteur avant

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules (respecter la réglementation en vigueur dans le pays concerné).

1. Remplacement systématique de pièces

Désignation Quantité (Par côté)
Écrou de rotule de direction 1
Vis (Ensemble ressort - amortisseur avant ) 3
Ecrou (Biellette de barre antidévers avant) 1
Ecrou (Transmission) 1
Ecrou (Rotule du pivot) 1

2. Outillage

Outil Référence Désignation

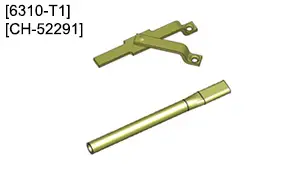

[6310-T1][CH-52291] Outil d’immobilisation du moyeu

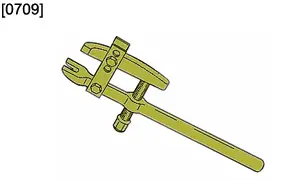

[0709] extracteur de rotule

[CH-161-B]

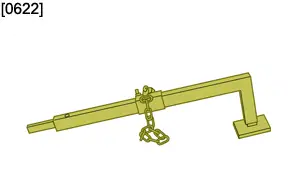

[0622] levier de désaccouplement des rotules de pivot

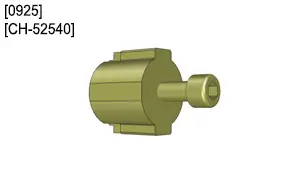

[0925][CH-52540] Centreur supérieur d’élément porteur

3. Opérations préliminaires

Mettre le véhicule sur un pont élévateur 2 colonnes.

ATTENTION : Réaliser les opérations à effectuer avant un débranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Débrancher la ou les batteries de servitude (suivant équipement).

Déposer :

  • Les vis de roue avant
  • La roue avant
  • Les bras d’essuie-vitre avant
  • La grille d’auvent

4. Dépose

NOTA : Opérations symétriques (côtés droit et gauche).

ATTENTION : Ne pas détériorer les flexibles de frein.

NOTA : Ne pas ouvrir le circuit de freinage sur l’étrier de frein.

CHAINE DE TRACTION THERMIQUE OU CHAINE DE TRACTION PHEV OU CHAINE TRACTION ELECTRIQUE OU CHAINE DE TRACTION MHEV

Déposer l’étrier de frein avant .

ATTENTION : Ne pas suspendre l’étrier de frein avant par le flexible de frein .

Écarter et brider à la caisse l’étrier de frein avant .

CHAINE DE TRACTION THERMIQUE OU CHAINE DE TRACTION PHEV OU CHAINE TRACTION ELECTRIQUE OU CHAINE DE TRACTION MHEV

Déposer le disque de frein avant .

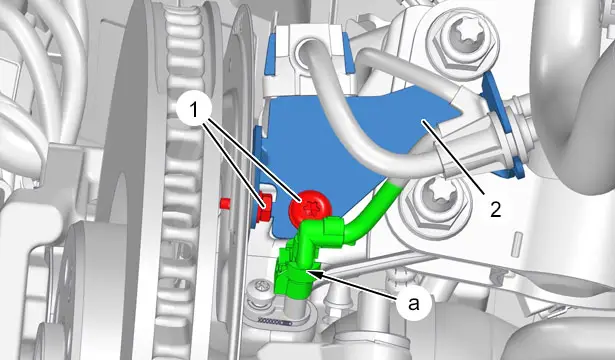

Déconnecter le connecteur du capteur de vitesse de roue (en "a").

Déposer les vis (1).

Écarter le support (2) du faisceau électrique .

En cas de réutilisation des pièces : Enduire généreusement de graisse graphitée le filetage de la transmission et entre les ergots de l’écrou de transmission, pour ne pas détruire le filetage de la transmission lors de l’opération de dépose de l’écrou de transmission.

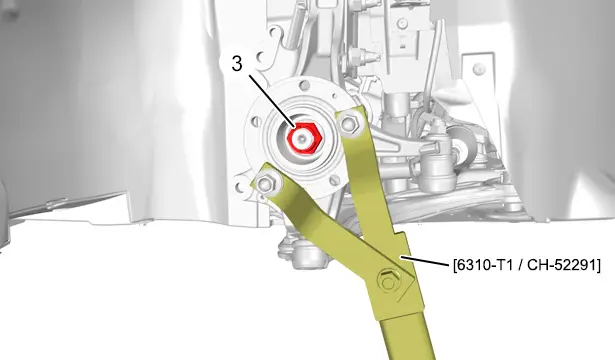

Immobiliser en rotation le moyeu à l’aide de l’outil [6310-T1 / CH-52291].

Desserrer puis déposer l’écrou (3) de transmission.

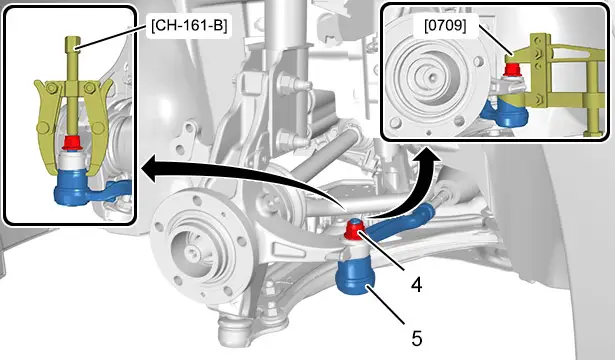

Déposer l’écrou (4).

Désaccoupler la rotule de direction (5) ; À l’aide de l’outil [0709], [CH-161-B].

ATTENTION : Risque de détérioration du capteur de hauteur de caisse avant (suivant équipement).

CHAINE DE TRACTION THERMIQUE OU CHAINE DE TRACTION PHEV OU CHAINE DE TRACTION MHEV

Déposer le capteur de hauteur de caisse avant .

CHAINE TRACTION ELECTRIQUE

Déposer le capteur de hauteur de caisse avant .

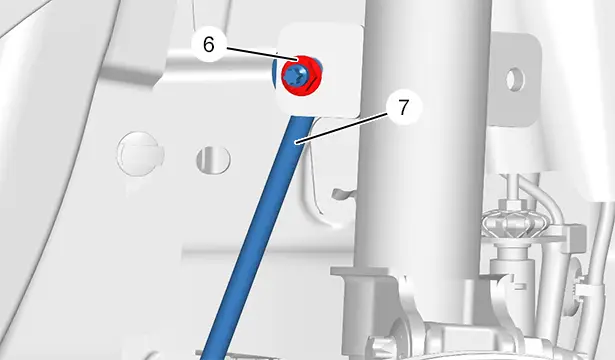

Déposer l’écrou (6).

Écarter la biellette de barre antidévers avant (7).

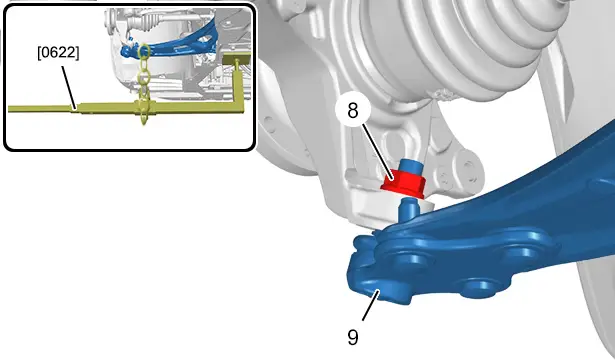

Déposer l’écrou (8).

ATTENTION : Prendre soin de ne pas détériorer le soufflet de la rotule de bras inférieur .

ATTENTION : Lors du dégagement du pivot, maintenir la transmission dans le différentiel.

Désaccoupler la rotule du bras de suspension avant (9) ; À l’aide de l’outil [0622].

Dégager le pivot de la transmission.

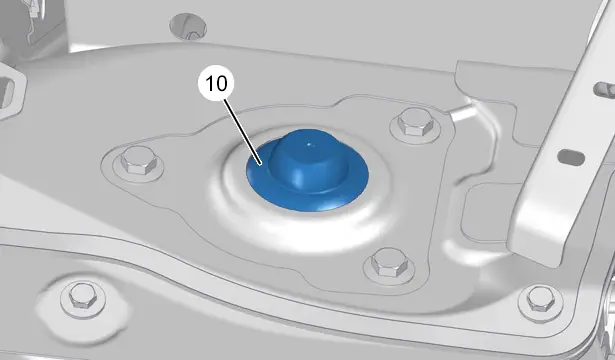

Déposer l’obturateur (10) (suivant équipement).

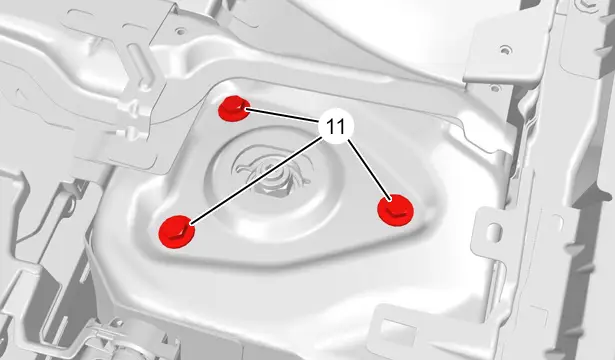

Déposer :

  • Les vis (11)
  • L’élément porteur avant

5. Repose

NOTA : Opérations symétriques.

ATTENTION : Si la transmission est réutilisée, nettoyer soigneusement le filetage de la transmission ; Pulvériser du nettoyant frein sur un chiffon propre non pelucheux.

ATTENTION : Ne pas utiliser de pistolet pneumatique lors des opérations de dépose et de repose de l’écrou de transmission (Destruction du filetage de la transmission).

ATTENTION : Respecter les couples de serrage.

CHAINE DE TRACTION THERMIQUE

Couples de serrage :

  • Train avant
  • Direction
  • Transmission
  • Système de freinage
  • Roues

CHAINE DE TRACTION PHEV

Couples de serrage :

  • Train avant
  • Direction
  • Transmission
  • Système de freinage
  • Roues

CHAINE TRACTION ELECTRIQUE

Couples de serrage :

  • Train avant
  • Direction
  • Transmission
  • Système de freinage
  • Roues

CHAINE DE TRACTION MHEV

Couples de serrage :

  • Train avant
  • Direction
  • Transmission
  • Système de freinage
  • Roues

Engager l’élément porteur avant dans le passage de roue avant .

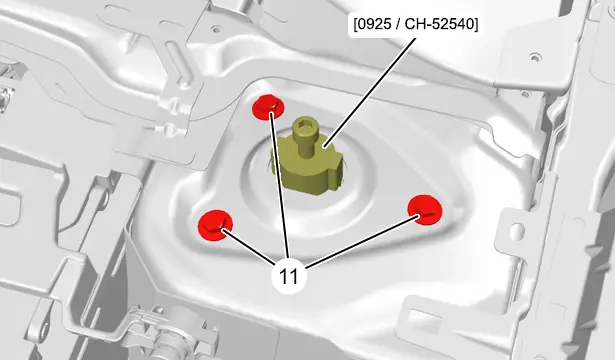

Reposer l’élément porteur avant ; À l’aide de l’outil [0925 / CH-52540].

Mettre en place les vis neuves (11) (sans serrer).

Serrer les vis (11).

Reposer l’obturateur (10) (suivant équipement).

Engager :

  • Le pivot sur la transmission
  • La rotule (9) du bras inférieur de suspension dans le pivot

Reposer :

  • L’écrou (8) neuf
  • La biellette de barre antidévers (7)
  • L’écrou (6) neuf
  • La rotule de direction (5)
  • L’écrou (4) neuf
  • L’écrou de transmission (3) neuf ; À l’aide de l’outil [6310-T1]
  • Le support (2) de faisceau électrique
  • Les vis (1)

Reconnecter le connecteur du capteur de vitesse de roue avant (en "a").

CHAINE DE TRACTION THERMIQUE OU CHAINE DE TRACTION PHEV OU CHAINE DE TRACTION MHEV

Reposer :

  • Le capteur de hauteur de caisse avant
  • Le disque de frein avant
  • L’étrier de frein avant

CHAINE TRACTION ELECTRIQUE

Reposer :

  • Le capteur de hauteur de caisse avant
  • Le disque de frein avant
  • L’étrier de frein avant

6. Opérations complémentaires

Reposer :

  • La grille d’auvent
  • Les bras d’essuie-vitre avant
  • La roue avant
  • Le véhicule sur ses roues

ATTENTION : Réaliser les opérations à effectuer après un rebranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Rebrancher la ou les batteries de servitude (suivant équipement).
