Peugeot 308: Dépose - repose : Électrovannes du circuit de refroidissement de la chaîne de traction électrique

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules (respecter la réglementation en vigueur dans le pays concerné).

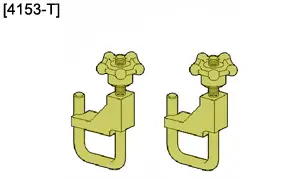

1. Outillage

2. Électrovanne 2 voies

2.1. Opérations préliminaires

Mettre le véhicule sur un pont élévateur 2 colonnes.

Déposer :

• Le cache-style machine électrique de traction
• La protection sous caisse

IMPERATIF : Mettre le véhicule hors tension .

Écarter l’ensemble chargeur embarqué / convertisseur de tension continue .

2.2. Dépose

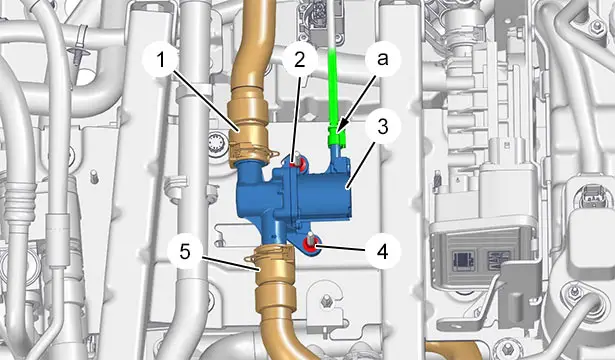

Positionner les outils [4153-T].

Désaccoupler et écarter :

• Le tuyau (1) du circuit de refroidissement de la chaîne de traction électrique
• Le tuyau (5) du circuit de refroidissement de la chaîne de traction électrique

Déconnecter le connecteur (en "a").

Déposer :

• Les écrous (2) et (4)
• L’électrovanne 2 voies (3)

2.3. Repose

ATTENTION : Respecter les couples de serrage .

Reposer :

• L’électrovanne 2 voies (3)
• Les écrous (2) et (4)

Reconnecter le connecteur (en "a").

Accoupler :

• Le tuyau (5) du circuit de refroidissement de la chaîne de traction électrique
• Le tuyau (1) du circuit de refroidissement de la chaîne de traction électrique

Déposer les outils [4153-T].

2.4. Opérations complémentaires

Reposer l’ensemble chargeur embarqué / convertisseur de tension continue .

IMPERATIF : Mettre le véhicule sous tension .

Procéder au dégazage du circuit de refroidissement de la chaîne de traction électrique .

Reposer :

• La protection sous caisse
• Le cache-style machine électrique de traction
• Le véhicule sur ses roues

3. Électrovanne 3 voies

3.1. Opérations préliminaires

Mettre le véhicule sur un pont élévateur 2 colonnes.

ATTENTION : Réaliser les opérations à effectuer avant un débranchement de la batterie de servitude .

Débrancher la batterie de servitude.

Déposer :

• La roue avant droite
• Le pare-boue avant droit
• La protection sous caisse

3.2. Dépose

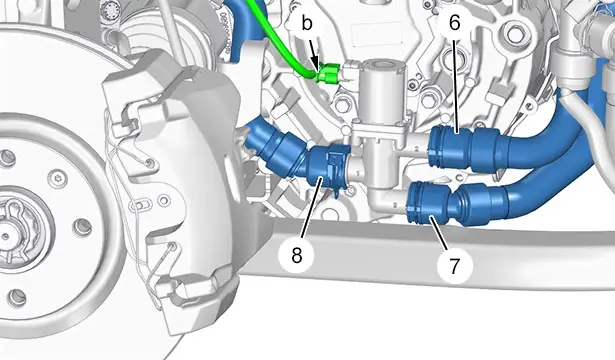

Déconnecter le connecteur (en "b").

Positionner les outils [4153-T].

Désaccoupler et écarter :

• Le tuyau (6) du circuit de refroidissement de la chaîne de traction électrique
• Le tuyau (7) du circuit de refroidissement de la chaîne de traction électrique
• Le tuyau (8) du circuit de refroidissement de la chaîne de traction électrique

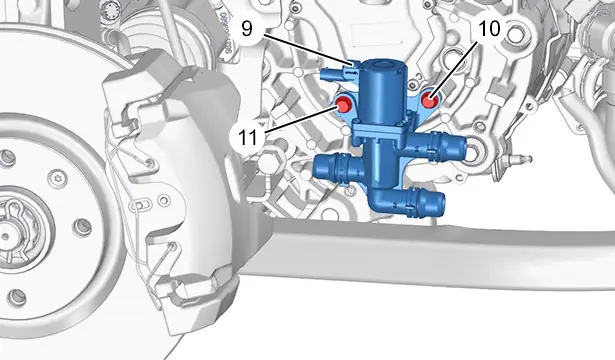

Reposer :

• Les vis (10) et (11)
• L’électrovanne 3 voies (9)

3.3. Repose

ATTENTION : Respecter les couples de serrage.

Reposer :

• L’électrovanne 3 voies (9)
• Les vis (10) et (11)

Accoupler :

• Le tuyau (8) du circuit de refroidissement de la chaîne de traction électrique
• Le tuyau (7) du circuit de refroidissement de la chaîne de traction électrique
• Le tuyau (6) du circuit de refroidissement de la chaîne de traction électrique

Reconnecter le connecteur (en "b").

Déposer les outils [4153-T].

3.4. Opérations complémentaires

Reposer :

• La protection sous caisse
• Le pare-boue avant droit
• La roue avant droite
• Le véhicule sur ses roues

Procéder au dégazage du circuit de refroidissement de la chaîne de traction électrique .

ATTENTION : Réaliser les opérations à effectuer après un rebranchement de la batterie de servitude .

Rebrancher la batterie de servitude .
