Peugeot 308: Dépose - repose : Radiateur du circuit de refroidissement de la chaîne de traction électrique

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules(respecter la réglementation en vigueur dans le pays concerné).

1. Opérations préliminaires

Mettre le véhicule sur un pont élévateur 2 colonnes.

ATTENTION : Réaliser les opérations à effectuer avant un débranchement des batteries de servitude .

Débrancher les batteries de servitude (Suivant procédure spécifique ).

Vidanger le circuit de refroidissement de la chaîne de traction électrique .

Déposer :

• Le motoventilateur
• L’armature supérieure de pare-chocs avant
• Le module d’entrée d’air piloté

2. Dépose

ATTENTION : Ne pas ouvrir le circuit de fluide réfrigérant.

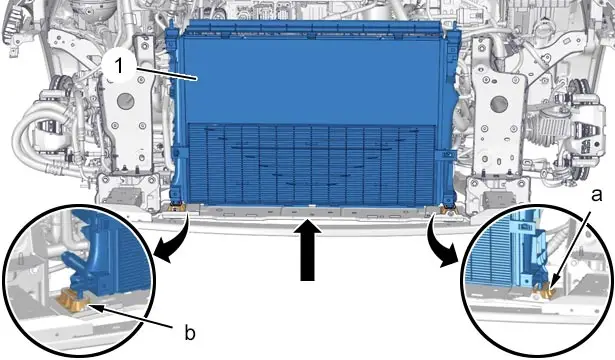

Soulever, de quelques centimètres, l’ensemble (1) condenseur de réfrigération / radiateur du circuit de refroidissement de la chaîne de traction électrique(suivant la flèche ).

Désengager les plots (en "a","b").

ATTENTION : Ne pas détériorer les ailettes du condenseur de réfrigération (3).

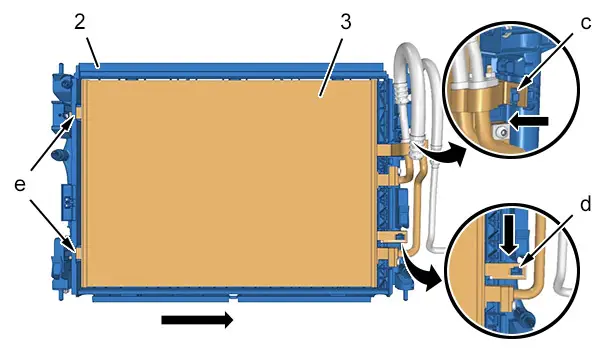

Désaccoupler le condenseur de réfrigération (3) du radiateur (2) du circuit de refroidissement de la chaîne de traction électrique(en "c" et "d") (Suivant les flèches ).

Désengager les pattes du condenseur de réfrigération (3)(en "e").

Écarter le condenseur de réfrigération ( 3)(suivant la flèche ).

Déposer le radiateur (2) du circuit de refroidissement de la chaîne de traction électrique.

3. Repose

ATTENTION : Respecter les couples de serrage.

Couples de serrage :

• Éléments du circuit de réfrigération
• Système de refroidissement

ATTENTION : Ne pas détériorer les ailettes du condenseur de réfrigération (3).

Reposer le radiateur (2) du circuit de refroidissement de la chaîne de traction électrique.

Engager les pattes du condenseur de réfrigération (3)(en "e").

Accoupler le condenseur de réfrigération (3) sur le radiateur (2) du circuit de refroidissement de la chaîne de traction électrique(en "c" et "d") (Suivant les flèches ).

Reposer l’ensemble condenseur de réfrigération / radiateur (2) du circuit de refroidissement de la chaîne de traction électrique(en "a","b").

4. Opérations complémentaires

Reposer :

• Le module d’entrée d’air piloté
• L’armature supérieure de pare-chocs avant
• Le motoventilateur

ATTENTION : Réaliser les opérations à effectuer après un rebranchement des batteries de servitude .

Rebrancher les batteries de servitude (Suivant procédure spécifique ).

Procéder au dégazage du circuit de refroidissement de la chaîne de traction électrique .

Reposer le véhicule sur ses roues.
