Peugeot 308: Préparation véhicule neuf : Mode d’emploi - Testeur de batterie "MIDTRONICS"

Peugeot 308 (P5) 2021-2025 Revue Technique / Généralités :: Généralités / Préparation véhicule neuf et présentation statique véhicule neuf / Préparation véhicule neuf : Mode d’emploi - Testeur de batterie "MIDTRONICS"

IMPERATIF : Respecter les consignes de sécurité et de propreté .

NOTA : 3 mois après le déploiement du testeur de batterie "E-XTEQ" dans le pays, son utilisation est obligatoire lors de la préparation des véhicules neufs (PVN) ; Les codes / tickets "MIDTRONICS" ne seront plus acceptés comme justificatif en garantie.

1. Présentation

1.1. Utilité du testeur de batterie "MIDTRONICS"

Avantages :

  • Éviter les pannes batterie survenant éventuellement après livraison au client
  • Supprimer les contraintes d’accessibilité : Un logiciel spécifique PSA permet d’effectuer un contrôle sur les bornes batterie de servitude ou sur les bornes déportées
  • Lecture directe du diagnostic sur le testeur de batterie (BATTERIE BONNE ; CHARGEZ BATTERIE ; CHARGEZ ET RETESTEZ ; REMPLACEZ BATT)
  • Réaliser un diagnostic basé sur la lecture de la tension et l’état de santé de la batterie de servitude

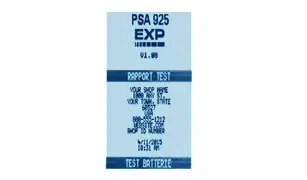

  • Justifier des demandes de crédit en garantie par l’édition d’un "code test" transmis par liaison infrarouge à l’outil de diagnostic (cohérence entre le résultat du contrôle et l’action réalisée par le préparateur) ou imprimé via l’imprimante "MIDTRONICS"

1.2. Présentation des outils

Illustration Désignation Référence "MIDTRONICS"

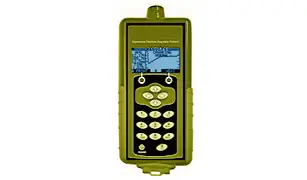

Testeur de batterie EXP-925EXP-925 EST

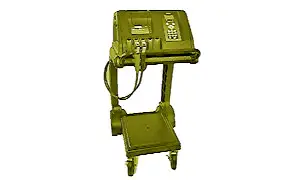

Testeur / Chargeur de batterie GRX-3925

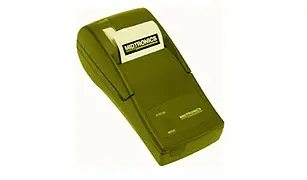

Imprimante A088A089

2. Vérification du testeur de batterie "MIDTRONICS"

ATTENTION : La vérification périodique est de la responsabilité du propriétaire du testeur de batterie "MIDTRONICS".

Faire contrôler et étalonner le testeur de batterie "MIDTRONICS" tous les ans dans un centre technique agréé officiel "MIDTRONICS".

3. Vérification du numéro de version et configuration de la langue d’utilisation du testeur de batterie "MIDTRONICS"

NOTA : Les demandes de crédit en garantie ne seront prises en compte que si l’outil "MIDTRONICS" est à la dernière mise à jour.

ATTENTION : La température d’utilisation doit être comprise entre 0 et 50°C. La température de stockage doit être comprise entre 20 et 70°C.

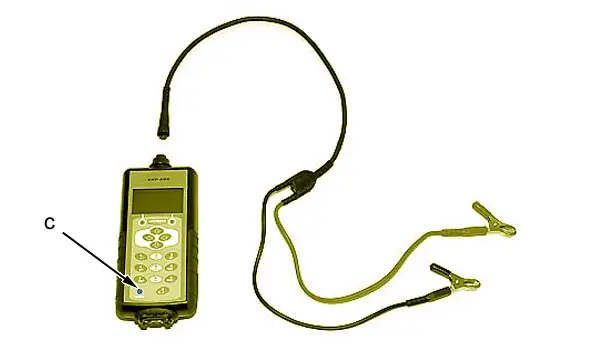

Connecter le testeur de batterie "MIDTRONICS" à la batterie de servitude ou aux bornes déportées.

Le testeur de batterie se met sous tension.

Appuyer sur la touche "c" pour mettre le testeur de batterie sous tension (si nécessaire).

La version affichée doit être la version V1.09.

NOTA : Dans le cas contraire, se reporter au chapitre "Mise à jour du testeur de batterie".

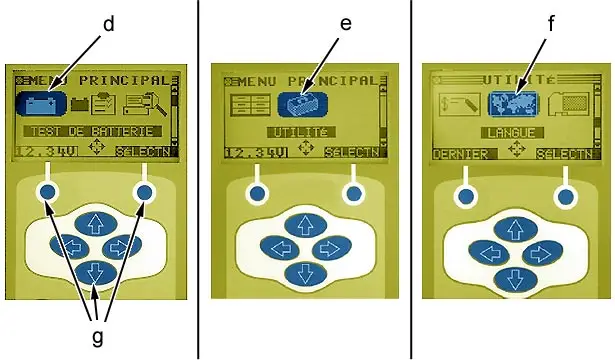

Choisir le menu recherché à l’aide des flèches de direction et des touches de sélection "g" :

  • Test de batterie : Menu "d"
  • Sélection de la langue : Menu "e" puis menu "f"
  • Déconnecter le testeur de batterie "MIDTRONICS"

4. Mise à jour du testeur de batterie

En fonction de la conception des nouveaux véhicules, il peut être nécessaire de mettre à jour le testeur de batterie.

NOTA : La nécessité de réaliser une mise à jour du testeur de batterie est précisée dans la note accompagnant le lancement du véhicule.

Procédure à effectuer (*).

Opération de sauvegarde des données existantes :

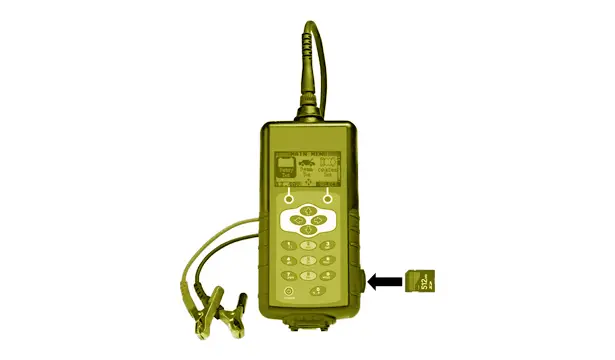

  • Extraire la carte SD du testeur de batterie
  • Insérer la carte SD dans un PC
  • Sauvegarder l’ensemble des fichiers ".csv" présents sur la carte SD dans un répertoire du PC (Pertes éventuelles de données durant la mise à jour)
  • Extraire la carte SD du PC
  • Insérer la carte SD dans le testeur de batterie

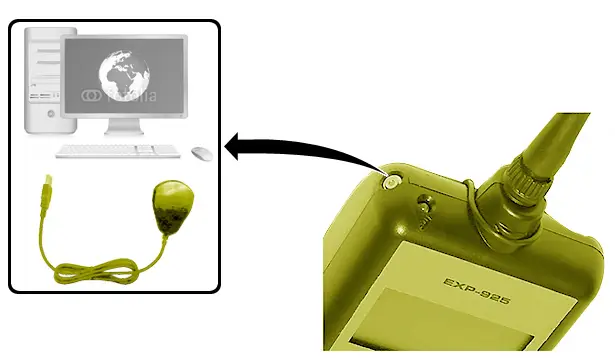

NOTA : (*) Cette procédure nécessite l’utilisation d’un PC équipé d’un lecteur de carte SD et d’une connexion réseau.

Identification de la version installée et de la version à télécharger :

  • Mettre le testeur de batterie sous tension pour accéder au menu principal
  • Sélectionner "Utilité" dans le menu principal
  • Sélectionner "Format" (Dans le menu "Utilité")
  • Sélectionner "OUI", Quand le message "Mise en Garde" apparaît
  • Sélectionner "Mise à jour", Dans le menu "Utilité"
  • Sélectionner "Enregistrer configuration" puis OK ou NEXT (selon version)
  • Sélectionner "Info", Dans le Menu Principal
  • Sélectionner "Version" (Dans le menu "Info")
  • L’écran affiche la version installée dans le testeur de batterie "MIDTRONICS"
  • Déterminer la version à télécharger en fonction du tableau ci-dessous

Testeur Version installée Version à télécharger
EXP- 925 V1.00 / 192-628A EXP-925 A (V1.00) vers O (V1.09)
V1.00 / 192-628B EXP-925 B (V1.00) vers O (V1.09)
V1.01 / 192-628C EXP-925 C (V1.01) vers O (V1.09)
V1.02 / 192-628D EXP-925 D (V1.02) vers O (V1.09)
V1.04 / 192-628H EXP-925 H (V1.04) vers O (V1.09)
V1.05 / 192-628I EXP-925 I (V1.05) vers O (V1.09)
V1.06 / 192-628J EXP-925 J (V1.06) vers O (V1.09)
V1.07 / 192-628K EXP-925 K (V1.07) vers O (V1.09)
V1.08 / 192-628N EXP-925 N (V1.08) vers O (V1.09)
V1.09 / 192-628O (V1.09) Pas de mise à jour nécessaire
EXP- 925 EST V1.00 / 192-631A EXP-925 EST A (V1.00) vers O (V1.09)
V1.00 / 192-631B EXP-925 EST B (V1.00) vers O (V1.09)
V1.01 / 192-631C EXP-925 EST C (V1.01) vers O (V1.09)
V1.02 / 192-631D EXP-925 EST D (V1.02) vers O (V1.09)
V1.04 / 192-631G EXP-925 EST G (V1.04) vers O (V1.09)
V1.05 / 192-631H EXP-925 EST H (V1.05) vers O (V1.09)
V1.06 / 192-631I EXP-925 EST I (V1.06) vers O (V1.09)
V1.07 / 192-631J EXP-925 EST J (V1.07) vers O (V1.09)
V1.08 / 192-631M EXP-925 EST M (V1.08) vers O (V1.09)
V1.09 / 192-631O (V1.09) Pas de mise à jour nécessaire
GRX-3925 V1.07 / 192-210415A (V1.07) vers (V1.09)
V1.08 / 192-210415B (V1.08) vers (V1.09)
V1.09 / 192-210415O (V1.09) Pas de mise à jour nécessaire

Sauvegarde des fichiers de mise à jour sur la carte SD :

  • Extraire la carte SD du testeur de batterie
  • Insérer la carte SD dans un PC (Ne pas formater la carte SD)
  • Dans le portail de documentation après-vente constructeur, sous "Documentation Technique / Diagnostic" sélectionner "Généralités"
  • "Diagnostic Static" s’ouvre dans une nouvelle fenêtre
  • Sélectionner la langue d’utilisation
  • Télécharger, sous "MIDTRONICS / Mise à jour testeur de batterie MIDTRONICS", le fichier ".zip" de mise à jour disponible
  • Extraire du fichier ".zip" les 2 fichiers ".hex" correspondant à la version à télécharger
  • Copier les 2 fichiers ".hex" sur la carte SD (Ne pas copier le répertoire)
  • Extraire la carte SD du PC
  • Insérer la carte SD dans le testeur de batterie

Mise à jour du micrologiciel du testeur :

  • Connecter le testeur de batterie à une batterie 12 V pour éviter toute perte d’énergie durant le processus de mise à jour
  • Sélectionner "Utilité" dans le menu principal
  • Sélectionner "Mise à jour" (Dans le menu "Utilité")
  • Sélectionner "Micrologiciel" puis "OK" ou "NEXT" (selon version)
  • Sélectionner "OUI", Quand le message "Mise en Garde" apparaît
  • Le testeur réalise la mise à jour de la mémoire FLASH puis EEPROM
  • Suite à l’apparition du message indiquant que la mise à jour est terminée, éteindre puis rallumer le testeur de batterie

Validation de la mise à jour du micrologiciel du testeur :

  • Sélectionner "Utilité" dans le menu principal
  • Sélectionner "Mise à jour" (Dans le menu "Utilité")
  • Sélectionner "Charger Config" puis "OK" ou "NEXT" (selon version)
  • Suite à l’affichage du message indiquant que la configuration est chargée, mettre hors tension puis sous tension le testeur de batterie "MIDTRONICS"

NOTA : La nouvelle version en cours s’affiche sur l’écran de démarrage après quelques secondes (La version affichée doit être la version V1.09).

Cette information est également disponible de manière permanente dans "Version" :

  • Sélectionner "Info" (Dans le Menu Principal)
  • Sélectionner "Version" (Dans le menu "Info")

Configuration du testeur :

  • Sélectionner "Utilité" dans le menu principal
  • Sélectionner "Configuration du testeur" (Dans le menu "Utilité")
  • Saisir et valider les paramètres suivants : Le format d’affichage de l’heure, l’heure, le format d’affichage de la date, la date, le type d’utilisateur et la région d’utilisation

5. Opérations préliminaires

Afin que la mesure soit fiable, réaliser le test batterie en début de Préparation Véhicule Neuf en respectant le mode opératoire suivant :

  • Contrôler que le shunt du boîtier de servitude intelligent (BSI) est en position "Parc" (Véhicules PEUGEOT )
  • Mettre le contact (**)
  • Allumer les feux de croisement
  • Démarrer le moteur (***)
  • Avancer le véhicule dans la zone de préparation
  • Déverrouiller le capot à l’aide de la commande d’ouverture intérieure du véhicule
  • Arrêter le moteur (****) : (Extinction automatique des feux (suivant modèle)
  • Mettre le contact (**)
  • Allumer les feux de croisement ou mettre la commande du pulseur d’air en position intermédiaire (Pour les véhicules suivants : PEUGEOT BIPPER, PEUGEOT BOXER)
  • Attendre 5 secondes
  • Éteindre les feux de croisement ou arrêter le pulseur d’air (suivant modèle)
  • Couper le contact (*****)
  • Couper l’ensemble des consommateurs électriques
  • Sortir du véhicule
  • Fermer les ouvrants (Si l’accès à la batterie de servitude nécessite de laisser un ouvrant ouvert, fermer mécaniquement le pêne de la serrure de l’ouvrant considéré, pour leurrer le système électrique)
  • Attendre 4 minutes
  • Réaliser le test batterie

(**) La mise du contact en plus après contact (+APC) est différente en fonction du type de véhicule :

  • Véhicule standard : Mettre la clé en position "Contact"
  • Véhicule équipé du démarrage mains-libres : Appuyer sur le bouton "START" (Sans appuyer sur la pédale de frein pour les boîtes de vitesses automatiques ou sur la pédale d’embrayage pour les boîtes de vitesses manuelles)
  • Véhicule électrique : Tourner la clé en position "ON" ou "MAR" (suivant modèle)

(***) Le démarrage du moteur est différent en fonction du type de véhicule :

  • Véhicule standard : Tourner la clé en position "Démarrage"
  • Véhicule équipé du démarrage mains-libres : Appuyer sur la pédale de frein pour les boîtes de vitesses automatiques ou sur la pédale d’embrayage pour les boîtes de vitesses manuelles et appuyer sur le bouton "START"
  • Véhicule électrique : Tourner la clé en position "START" ou "AVV" et maintenir la position jusqu’à allumage du voyant "READY" ou "véhicule prêt à rouler" au combiné (suivant modèle)

(****) L’arrêt du moteur est différent en fonction du type de véhicule :

  • Véhicule standard : Tourner la clé en position "0"
  • Véhicule équipé du démarrage mains-libres : Appuyer sur le bouton "START"
  • Véhicule électrique : Tourner la clé en position "OFF" ou "STOP" (suivant modèle)

(*****) La coupure du contact est différente en fonction du type de véhicule :

  • Véhicule standard : Tourner la clé en position "0"
  • Véhicule équipé du démarrage mains-libres : Appuyer sur le bouton "START" (Sans appuyer sur la pédale de frein pour les boîtes de vitesses automatiques ou sur la pédale d’embrayage pour les boîtes de vitesses manuelles)
  • Véhicule électrique : Tourner la clé en position "OFF" ou "STOP" (suivant modèle)

ATTENTION : Lorsque la livraison au client n’est pas réalisée après la "Préparation véhicule neuf (PVN)", réaliser les éventuels contrôles batterie de servitude avec le shunt du boîtier de servitude intelligent (BSI) en position "client".

NOTA : Noter le résultat du contrôle batterie de servitude sur la feuille de flux aval pour garantir la traçabilité.

6. Précautions d’emploi

IMPERATIF : Respecter les consignes de sécurité et de propreté .

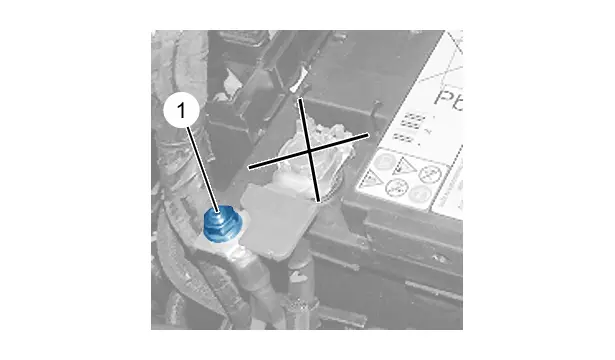

6.1. Véhicules sans collier rapide sécurisé sur la borne positive

ATTENTION : Connecter la pince rouge du testeur de batterie "MIDTRONICS" sur la partie métallique (1) à proximité des bornes batterie de servitude, le plus près possible du sertissage du fil de puissance.

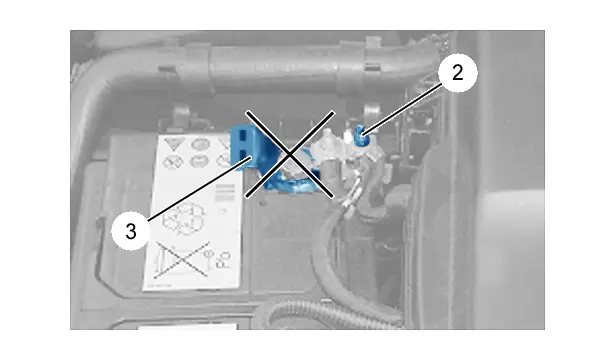

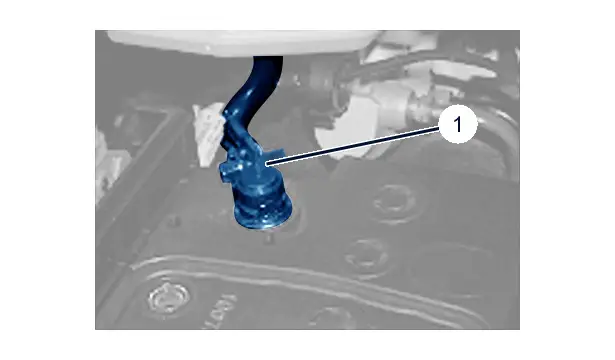

6.2. Véhicules équipés d’un collier rapide sécurisé sur la borne positive (Avec goujons)

ATTENTION : Ne jamais connecter la pince rouge du testeur de batterie sur la palette de verrouillage (3). Connecter la pince rouge du testeur de batterie sur le goujon (2).

NOTA : La surface de contact entre l’extrémité de la palette de verrouillage (3) et la borne de la batterie de servitude est trop faible pour transmettre les paramètres au testeur de batterie "MIDTRONICS". Dans ce cas, la mesure du testeur de batterie "MIDTRONICS" peut inciter à réaliser une recharge de la batterie de servitude non justifiée.

6.3. Véhicules équipés d’un collier rapide sécurisé sur la borne positive (Sans goujons)

ATTENTION : Ne jamais connecter la pince rouge du testeur de batterie sur la palette de verrouillage (3). Connecter la pince rouge du testeur de batterie "MIDTRONICS" sur la partie métallique (4) à proximité des bornes batterie de servitude, le plus près possible du sertissage du fil de puissance.

NOTA : La surface de contact au niveau de la palette de verrouillage (3) peut inciter à réaliser une recharge de la batterie de servitude non justifiée.

6.4. Véhicules non équipés d’un boîtier état de charge batterie sur la borne négative

ATTENTION : Connecter la pince noire du testeur de batterie sur une partie métallique (1) à proximité des bornes batterie de servitude, le plus près possible du sertissage du fil de puissance.

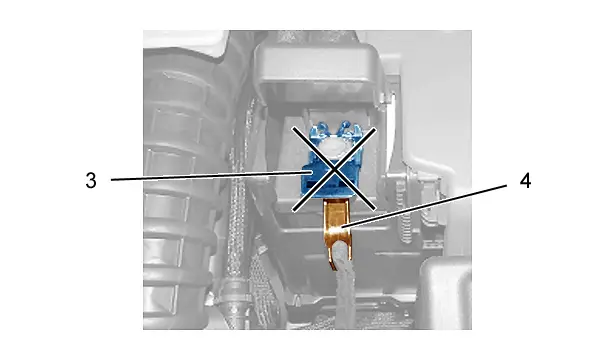

6.5. Véhicules équipés d’un boîtier état de charge batterie sur la borne négative

ATTENTION : Ne jamais connecter la pince noire du testeur de batterie "MIDTRONICS" sur le porte-câble de masse serti à la sortie du boîtier état de charge batterie (5) (en "a") (Le testeur "MIDTRONICS" connecté sur la patte "a" réveille le boîtier d’état de charge batterie et le courant consommé par celui-ci entraîne une erreur de diagnostic du testeur) . Connecter la pince noire du testeur de batterie au niveau de la cosse "b" en entrée du boîtier d’état de charge batterie (5).

NOTA : La résistance électrique du boîtier d’état de charge batterie (5) influe sur la mesure du testeur de batterie. Dans ce cas la mesure du testeur de batterie peut inciter à réaliser une recharge batterie non justifiée.

7. Localisation des prises de mesures

Sélectionner le menu purge: "Test emplacement".

Localisation des prises de mesures Définitions Justification technique
Bornes recharge de la batterie de servitude La pince noire est connectée sur la masse déportée sous capot moteur. La pince rouge est connectée sur borne positive batterie de servitude (Selon la procédure indiquée dans les précautions d’emploi) Borne négative de la batterie de servitude inaccessible
La pince rouge est connectée sur la borne positive déportée sous capot moteur. La pince noire est connectée sur la masse déportée sous capot moteur La batterie de servitude est difficilement accessible suite à son implantation dans le coffre ou sous le siège
Bornes batterie de servitude Les 2 pinces sont directement connectées sur les bornes batterie de servitude

8. Présentation de l’étiquette APV / PR

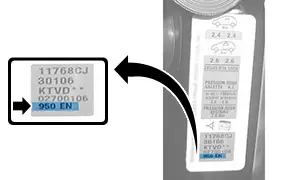

Types d’étiquettes Après-vente Pièces de Rechange / Étiquette constructeur (Selon version)

Illustration Observations

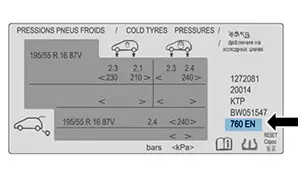

Première possibilité

Deuxième possibilité

Troisième possibilité

Quatrième possibilité

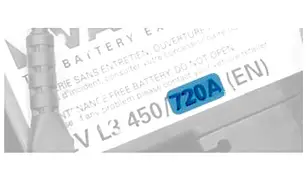

Saisir l’ampérage, la référence de la batterie de servitude suivant la norme de la batterie ou la séquence chiffrée de codification du type de batterie de servitude.

NOTA : Se reporter à la méthode : Étiquette après-vente pièces de rechange.

9. Test de la batterie de servitude dans le véhicule, à l’aide du numéro d’autoconfiguration

NOTA : Valable uniquement pour les véhicules disposant d’un numéro d’autoconfiguration sur l’étiquette APV / PR.

NOTA : BK code : Numéro d’autoconfiguration.

ATTENTION : Les accumulateurs du testeur de batterie "MIDTRONICS" doivent être chargés pour éviter tout risque de coupure et de perte du test.

Lorsque la mesure de température est demandée, positionner le testeur de batterie à 5 cm de la batterie de servitude et réaliser la mesure de la température.

NOTA : Les illustrations ci-dessous sont présentées avec la sélection de la langue en français.

NOTA : Pour limiter le risque d’erreur de saisie et des déplacements inutiles, commencer l’opération à proximité de l’étiquette APV / PR.

Illustration Opération et description

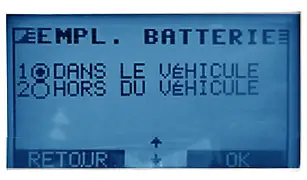

Dans le menu emplacement batterie de servitude "EMPL. BATTERIE"Sélectionner "DANS LE VÉHICULE" (******)Valider par la touche "OK"

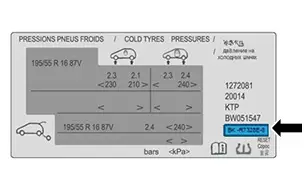

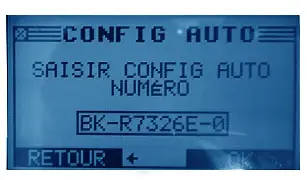

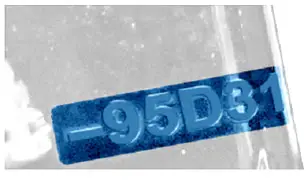

À l’aide du numéro d’autoconfiguration situé sur l’étiquette APV / PRSaisir le numéro "BK-XXXXXX-X" dans le menu "CONFIG AUTO"Valider par la touche "OK"

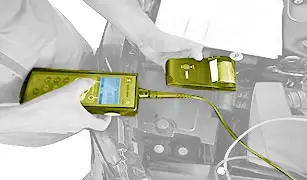

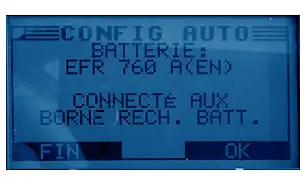

Connecter le testeur aux bornes de recharge ou aux bornes de la batterie de servitude suivant l’indication du testeurLancer le test de la batterie de servitude à l’aide de la touche "OK"

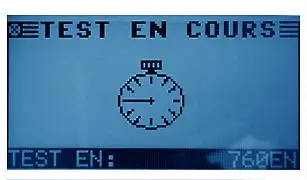

Affichage du message : Test en cours

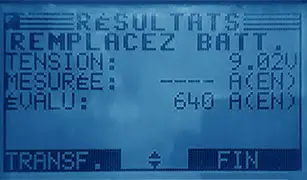

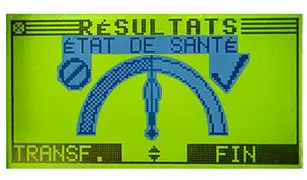

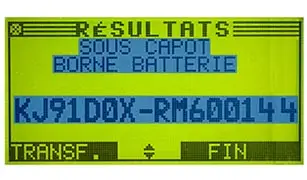

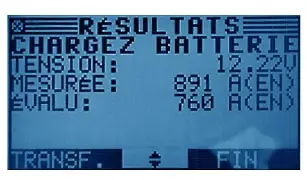

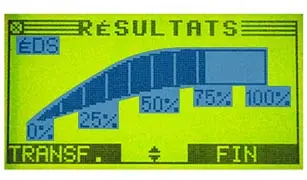

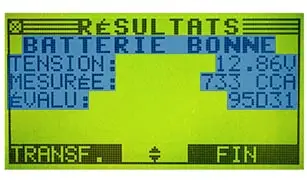

Résultats du test et affichage des valeurs mesurées

NOTA : (******) La navigation dans les menus est réalisée à l’aide des flèches de direction.

10. Test de la batterie de servitude dans le véhicule sans numéro d’autoconfiguration

ATTENTION : Valable uniquement pour les véhicules ne disposant pas de numéro d’autoconfiguration.

10.1. Identification du type de batterie de servitude

ATTENTION : Valable uniquement pour les véhicules ne disposant pas de numéro d’autoconfiguration.

Sélectionner le menu  "Type batterie".

10.2. Identification de la norme de la batterie de servitude

ATTENTION : Valable uniquement pour les véhicules ne disposant pas de numéro d’autoconfiguration.

Sélectionner le menu  "Norme".

10.3. Identification de la puissance de la batterie de servitude

ATTENTION : Valable uniquement pour les véhicules ne disposant pas de numéro d’autoconfiguration.

ATTENTION : Prendre en compte l’ampérage en norme EN et non l’ampérage PSA.

Indication de l’ampérage de la batterie ou référence de la batterie suivant la norme

Illustration Norme Désignation

Norme EN Ampérage inscrit sur l’étiquette batterieExemple : 450 = Ampérage PSA720 A = Ampérage norme EN

Norme JIS Référence gravée sur la batterieExemple : 95D31

Saisir l’ampérage, la référence de la batterie de servitude suivant la norme de la batterie.

10.4. Test de la batterie de servitude

Valider le lancement du test sur la touche "OK".

Lorsque la mesure de température est demandée, positionner le testeur de batterie à 5 cm de la batterie de servitude et réaliser la mesure de la température.

11. Résultats du test batterie

NOTA : Les illustrations ci-dessous sont présentées avec la sélection de la langue en français.

11.1. Actions recommandées en fonction du résultat affiché sur testeur de batterie "MIDTRONICS"

Résultats Action à réaliser
BATTERIE BONNE -
CHARGEZ BATTERIE Recharger la batterie
CHARGEZ ET RETESTEZ Recharger la batterie et relancer le test
REMPLACEZ BATT Tester hors du véhicule la nouvelle batterie de servitudeRemplacer la batterie
COURT-CIRCUIT Tester hors du véhicule la nouvelle batterie de servitudeRemplacer la batterie
BATTERIE GELÉE Laisser dégeler la batterie de servitudeNe pas charger la batterie de servitudeRefaire le test

11.2. Écrans de résultats

11.2.1Batterie conforme.

Le résultat du test de la batterie de servitude est affiché à l’écran dans 4 fenêtres accessibles via les flèches de direction disponibles sur le clavier du testeur de batterie "MIDTRONICS".

Écrans de résultats Interprétation

Résultats du test et affichage des valeurs mesurées

État général de la batterie et capacité à produire les performances spécifiées par rapport à une batterie neuve

Graphique représentant l’état général de la batterie

Code test permettant la traçabilité et le suivi de garantie

11.2.2Batterie déchargée ou à remplacer.

Écrans de résultats Interprétation

Résultats du test batterie : "Charger la batterie "

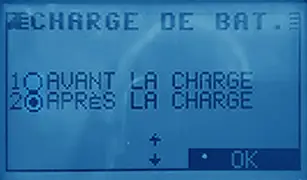

Après la recharge de la batterie : - Sélectionner : "Après la charge " - Relancer le test

Si la batterie est défectueuse le message "remplacer batterie" est affiché - Remplacer la batterie - Tester la nouvelle batterie

12. Transfert des résultats vers l’imprimante

Illustration Opération et description

Mettre en service l’imprimanteContrôler l’allumage du voyant "STATUS"

Appuyer sur la touche "TRANSF." pour lancer l’impression du "Rapport test"Contrôler l’alignement entre le testeur et l’imprimante (liaison infrarouge)

Détacher le "Rapport test" de l’imprimanteContrôler que la version indiquée sur le "Rapport test" est bien V1.09

13. Transfert des résultats dans l’outil de diagnostic

NOTA : La fonction récupération automatique du résultat testeur de batterie "MIDTRONICS" n’est disponible que dans le menu "préparation véhicule neuf" et dans le menu "batterie".

Lorsque le testeur de batterie "MIDTRONICS" affiche le résultat du contrôle :

  • Connecter la liaison USB/infrarouge à l’outil de diagnostic DIAGBOX (Malette testeur de batterie "MIDTRONICS")
  • Diriger le testeur de batterie "MIDTRONICS" vers la liaison USB/infrarouge
  • Appuyer 2 fois sur la touche "TRANSF" (Testeur de batterie )
  • Suivre les instructions données par l’outil de diagnostic

14. Récupération du code test dans l’outil de diagnostic

NOTA : En cas de remplacement de l’outil de diagnostic DIAGBOX, conserver une sauvegarde du dossier "Préparation véhicule neuf (PVN)".

Les enregistrements des contrôles batterie de servitude, transférés dans l’outil de diagnostic DIAGBOX, peuvent être récupérés dans le compte-rendu "Préparation véhicule neuf" qui est mémorisé automatiquement via l’outil de diagnostic dans le dossier c:\OUD\traces.

Peugeot 308 (P5) 2021-2025 Revue Technique

Pages actuelles

Au milieu de notre parcours, apparurent nos créations, fruit de notre inspiration divine, dans ce monde enchanteur.

© 2024-2025 Copyright fr.peu308.com
