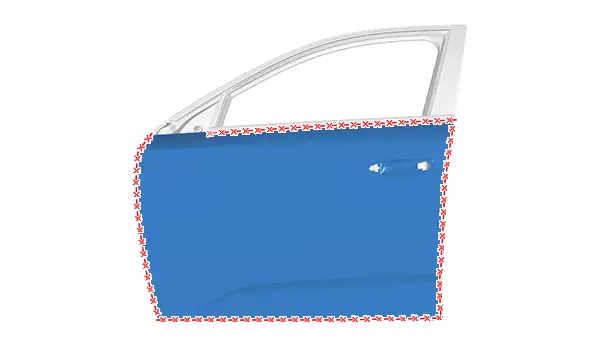

Peugeot 308: Remplacement : Panneau de porte avant

IMPERATIF : Avant toute intervention sur la structure d’un véhicule équipé de batteries de traction, le véhicule doit être mis en consignation par un technicien habilité.

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Respecter les précautions à prendre pour les éléments pyrotechniques .

IMPERATIF : Toute intervention de réparation sur un véhicule à énergie électrique embarquée (véhicule électrique/véhicule hybride) doit être réalisée par une personne habilitée.

ATTENTION : Toutes les surfaces décapées doivent être protégées par le procédé de rezingage électrolytique homologué .

1. Information

Désignation des tôles haute résistance :

• HLE : Acier à haute limite élastique
• THLE : Acier à très haute limite élastique
• UHLE : Acier à ultra haute limite élastique

NOTA : Utiliser les produits recommandés par le constructeur .

2. Outillage

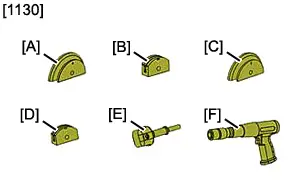

Outil	Référence	Désignation
	[1130]	Outils de sertissage de panneaux de portes

3. Opérations préliminaires

IMPERATIF : Mettre hors service les systèmes pyrotechniques .

ATTENTION : Réaliser les opérations à effectuer avant un débranchement des batteries de servitude .

Débrancher les batteries de servitude (Suivant procédure spécifique ).

ATTENTION : Déposer ou protéger les éléments qui se trouvent dans la zone de réparation et qui peuvent être endommagés par la chaleur ou la poussière.

Déposer la porte avant.

Déshabiller la porte avant.

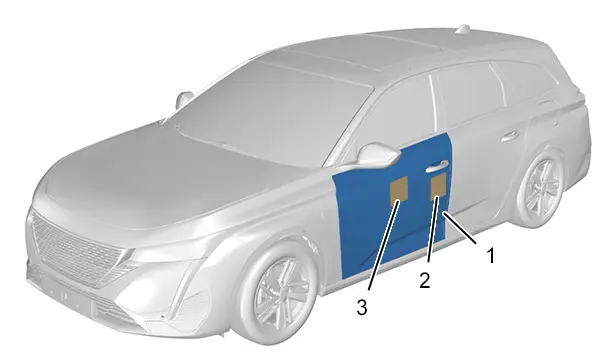

4. Localisation pièce de rechange

Repère	Désignation
(1)	Panneau de porte avant
(2)	Plaque amortissante (indice "H5") (160 mm x 160 mm)
(3)	Plaque amortissante (indice "H5") (160 mm x 160 mm)

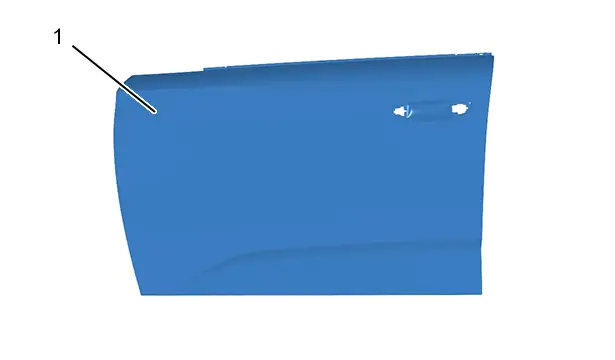

5. Identification de la pièce de rechange

Repère	Désignation	Épaisseur	Nature / classification
(1)	Panneau de porte avant	0,65 mm	HLE

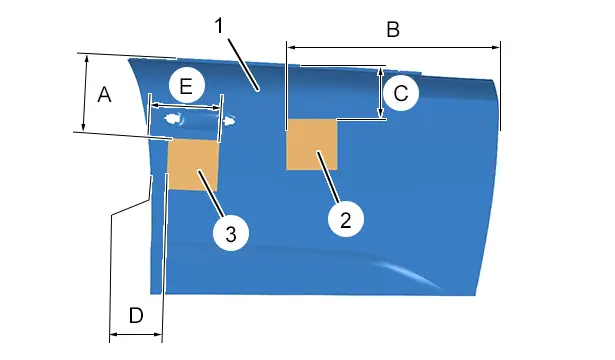

6. Préparation de la pièce de rechange

"A" = 261 mm.

"B" = 665 mm.

"C" = 180 mm.

"D" = 48 mm.

"E" = 225 mm.

Poser les plaques amortissantes (2), (3) sur le panneau (1) de porte (indice "H5").

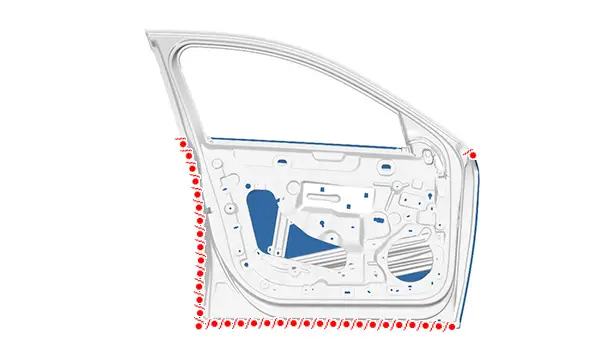

7. Découpage

Découper et décoller le panneau de porte avant .

Déposer le panneau de porte avant.

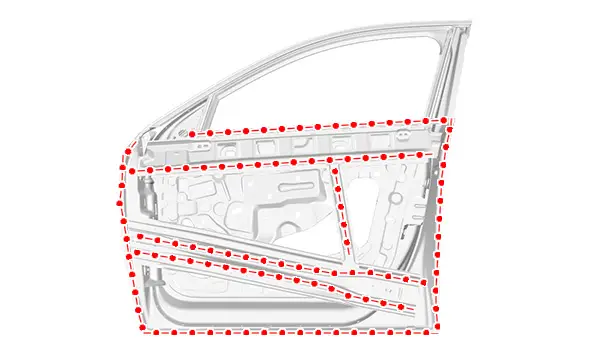

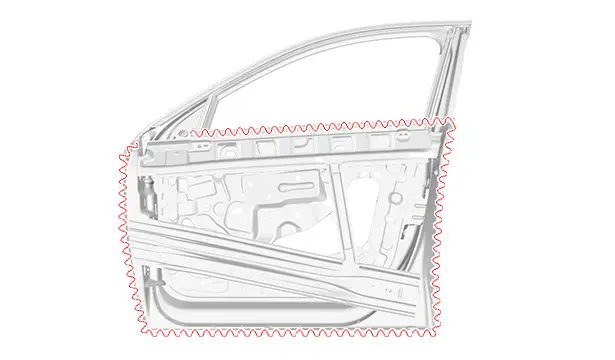

8. Nettoyage et préparation de la porte

Préparer les bords d’accostage .

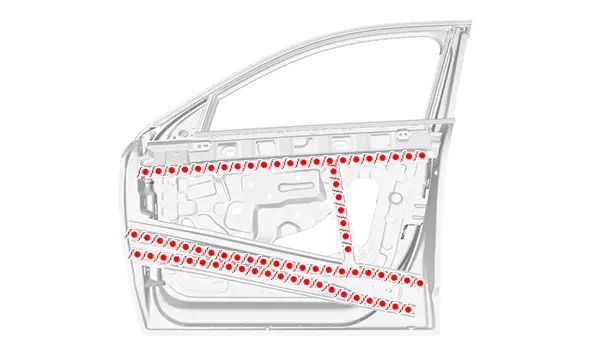

Appliquer une colle structurale indice "B8".

Appliquer un mastic de calage (indice "A1").

9. Ajustage

Poser le panneau de porte avant.

Contrôler l’ajustage.

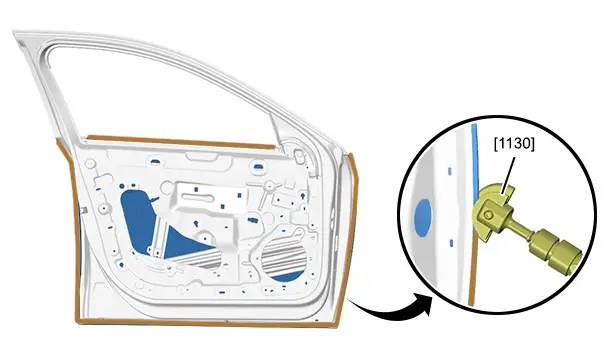

10. Sertissage

Sertir le panneau de porte avant ; À l’aide des outils de sertissage [1130].

11. Étanchéité protection

Appliquer un mastic d’étanchéité (indice "A1") :

• Sur la partie inférieure du panneau de porte avant
• Sur la partie latérale du panneau de porte avant

Mise en peinture, puis pulvérisation dans les corps creux du produit indice "C5" dans la zone de réparation.

12. Opérations complémentaires

IMPERATIF : Mettre en service les systèmes pyrotechniques .

Habiller la porte avant.

Reposer la porte avant.

13. Réinitialisation

ATTENTION : Réaliser les opérations à effectuer après un rebranchement des batteries de servitude .

Rebrancher les batteries de servitude (Suivant procédure spécifique ).
