Peugeot 308: Déshabillage - habillage : porte avant

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules (respecter la réglementation en vigueur dans le pays concerné).

Légende : Symbolisation des opérations .

1. Remplacement systématique de pièces

Désignation	Quantité
Feuille d’étanchéité	1

2. Outillage

Outil	Référence	Désignation
	[1350-ZZ]	Outils de dégarnissage

3. Opérations préliminaires

ATTENTION : Réaliser les opérations à effectuer avant un débranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Débrancher la ou les batteries de servitude (suivant équipement).

4. Déshabillage

4.1. Garniture de porte avant / Contacteur de lève-vitre

4.2. Éclaireur d’ambiance / Éclairage de vide-poches

4.3. Capteurs accélération coussins gonflables latéraux

4.4. Commande intérieure d’ouverture de porte

4.5. Rétroviseur extérieur

Déposer le rétroviseur extérieur .

4.6. Électronique de porte avant

4.7. Haut-parleur

Déposer le haut-parleur de porte avant .

4.8. Feuille d’étanchéité

4.9. guides coulisse

4.10. Mécanisme de lève-vitre de porte avant

Déposer le mécanisme de lève-vitre avant .

4.11. Vitre de porte avant

Déposer la vitre de la porte avant .

4.12. Serrure de porte avant

NOTA : (*) Dégager la serrure par l’ajour intérieur de la porte.

4.13. Commande extérieure d’ouverture de porte avant

4.14. Faisceau électrique

4.15. Joint lécheur extérieur de vitre

ATTENTION : Déclipper, avec précaution, le joint lécheur extérieur .

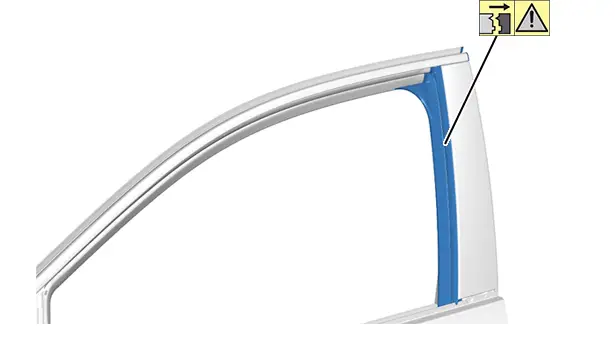

4.16. Enjoliveur de montant de porte avant

ATTENTION : Déchausser, avec précaution, le joint d’encadrement de la porte avant.

4.17. Joints d’encadrement de porte

ATTENTION : Déchausser, avec précaution, le joint d’encadrement de la porte avant.

4.18. Tirant de porte

4.19. Charnières de porte

4.20. Joints d’étanchéité

5. Habillage

NOTA : En cas de remplacement de la garniture intérieure de la porte avant, effectuer l’apprentissage de l’éclaireur d’ambiance ; À l’aide de l’outil Diagbox.

NOTA : Remplacer systématiquement les colliers et les agrafes défectueuses.

ATTENTION : Reposer de nouveaux éléments d’étanchéité qui doivent être montés sans plis et sans déchirures . Une parfaite propreté de la face d’appui sur le panneau de porte est nécessaire. Passer une roulette sur les parties de la feuille préencollée. Ces préconisations sont indispensables pour éviter d’éventuelles entrées d’eau, poussières ou bruits.

Procéder dans l’ordre inverse des opérations de déshabillage.

6. Opérations complémentaires

ATTENTION : Réaliser les opérations à effectuer après un rebranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Rebrancher la ou les batteries de servitude (suivant équipement).

7. Contrôle

Contrôler le fonctionnement des différents équipements.
