Peugeot 308: Dépose - repose : Porte avant

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules (respecter la réglementation en vigueur dans le pays concerné).

ATTENTION : Lors de chaque remplacement des charnières de porte, remplacer systématiquement l’axe et le clip de maintien.

1. Outillage

Matériel : Support de porte .

Outil	Référence	Désignation

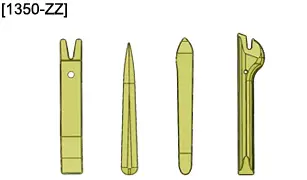

	[1350-ZZ]	Outils de dégarnissage

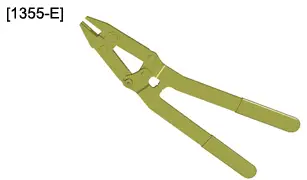

	[1355-E]	Extracteur d’axe

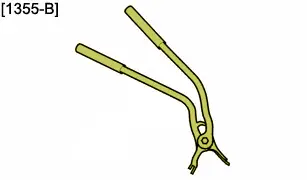

	[1355-B]	Extracteur d’axe

2. Opérations préliminaires

ATTENTION : Réaliser les opérations à effectuer avant un débranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Débrancher la ou les batteries de servitude (suivant équipement).

3. Dépose

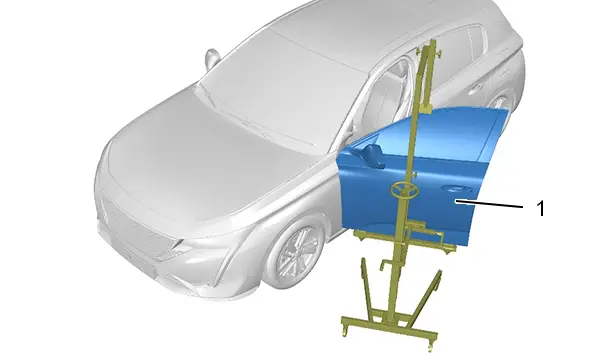

Mettre la porte avant (1) sur le support de porte.

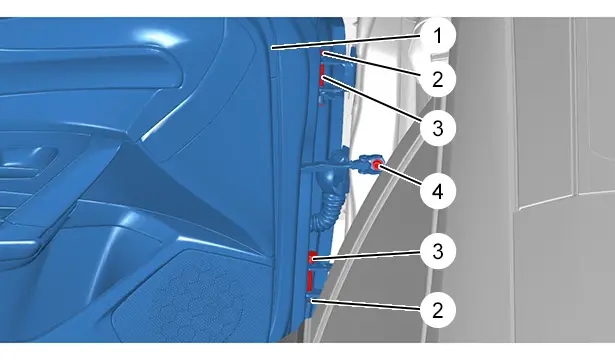

Déposer :

• La vis (4) du tirant de porte avant
• Les circlips (2)
• Les axes (3) ; À l’aide des outils [1355-E] et [1355-B]

Dégager la porte avant (1) (Ne pas entrer en contact avec l’aile avant).

ATTENTION : Déclipper le fourreau avec précaution.

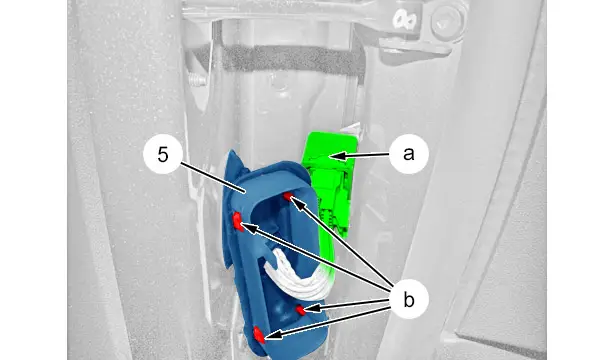

Déclipper le fourreau (5) (en "b") ; À l’aide des outils [1350-ZZ].

Déverrouiller le connecteur (en "a").

Déposer la porte avant (1).

4. Réglage

4.1. Charnières de portes (Côté porte)

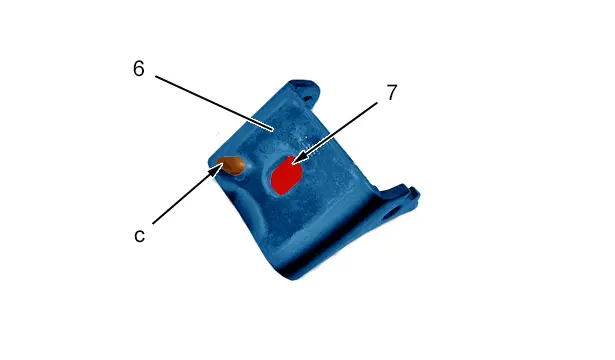

NOTA : Les charnières de portes (6) sont indexées côté porte. Possibilité de supprimer l’indexage (en "c") si besoin de réglage supplémentaire.

Déposer :

• La vis (7)
• Les charnières de porte (6)

Couper les pions d’indexage (en "c") ; À l’aide d’une scie à métaux.

ATTENTION : Effectuer les traitements anticorrosion dans la zone de l’indexage .

Reposer les charnières (6) (sans serrer).

4.2. Charnières de portes (Côté caisse)

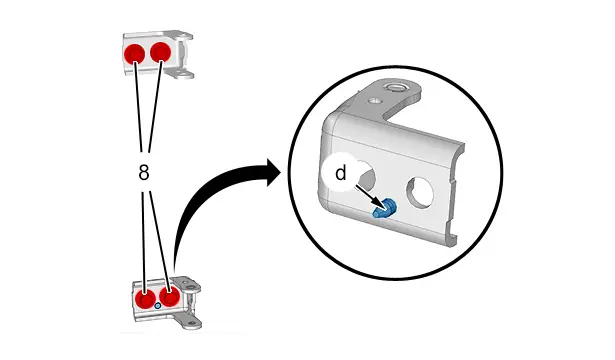

NOTA : Les charnières de portes sont indexées côté caisse. Possibilité de supprimer l’indexage (en "d") si besoin de réglage supplémentaire ; À l’aide d’un chasse-goupille.

Déposer les charnières .

Supprimer les indexages (en "d").

ATTENTION : Effectuer les traitements anticorrosion dans la zone de l’indexage .

Reposer les charnières (sans serrer).

Le réglage des jeux de la porte avant s’effectue sur les charnières fixes maintenues par les vis (8).

4.3. Gâche de porte

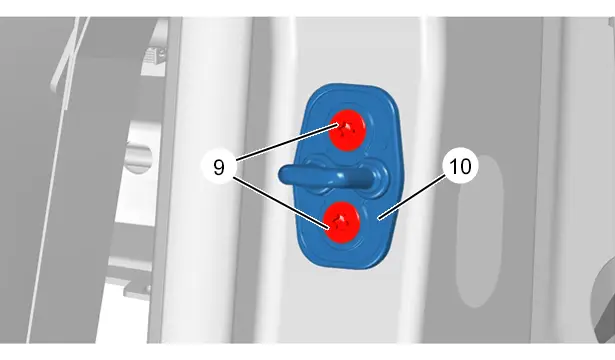

Desserrer d’un quart de tour les vis (9) pour permettre la fermeture de la porte sans contrainte par la gâche (10).

4.4. Réglage

Reposer :

• La porte avant (1) ; À l’aide du support de porte
• Les axes (3)
• Les circlips (2)
• La vis (4) du tirant de porte avant

Reconnecter le connecteur (en "a").

Fermer la porte.

Contrôler les jeux et affleurements ; À l’aide des vis (7), (8) et (9).

Approcher les vis (7), (8) et (9) jusqu’au contact sans les serrer.

Déconnecter le connecteur (en "a").

Déposer :

• La vis (4) du tirant de porte avant
• Les circlips (2)
• Les axes (3) ; À l’aide des outils [1355-E]

Reposer la porte avant (1) (Ne pas entrer en contact avec l’aile avant).

Serrer :

• Les vis (7)
• Les vis (8)
• Les vis (9)

5. Repose

ATTENTION : Respecter les couples de serrage .

Positionner la porte avant (1) ; À l’aide du support de porte.

Reconnecter et verrouiller le connecteur (en "a").

Reposer :

• Le fourreau (5)
• La porte avant (1) ; À l’aide du support de porte
• Les axes (3)
• Les circlips (2)
• La vis (4) du tirant de porte avant

6. Opérations complémentaires

ATTENTION : Réaliser les opérations à effectuer après un rebranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Rebrancher la ou les batteries de servitude (suivant équipement).

7. Contrôle

Contrôler le fonctionnement des différents équipements.
