Peugeot 308: Contrôle - réglage : Projecteur d’éclairage extérieur sélectif

IMPERATIF : Respecter les consignes de sécurité et de propreté .

1. Outillage

Matériel :

• 2Fils à plomb
• règle-projecteur

2. Contrôle

2.1. Conditions préalables de contrôle

Véhicule en ordre de marche (véhicule vide, pleins faits).

Éliminer toute accumulation excessive de boue, de neige ou de glace pouvant affecter l’assiette du véhicule.

Contrôler la pression des pneumatiques.

Gonfler à la pression précisée par le constructeur en conditions normales de roulage.

Placer le véhicule sur sol plan et en ligne droite.

Allumer les projecteurs.

Desserrer le frein de stationnement .

Caler le véhicule : Mettre la boîte de vitesses au point mort ou en position Neutre ou Parking pour une boîte de vitesses automatique.

Contrôler le fonctionnement des correcteurs de site automatiques, projecteurs allumés, en exerçant une pression à l’arrière du véhicule et en contrôlant la stabilité du faisceau de lumière (Suivant équipement ).

NOTA : Pour corriger le réglage des feux de croisement, agir uniquement sur la vis de réglage vertical (site) du projecteur.

Contrôler le réglage des feux de croisement ; À l’aide du règle-projecteur.

Contrôler le réglage de la caméra vidéo multifonction .

2.2. Procédure de contrôle

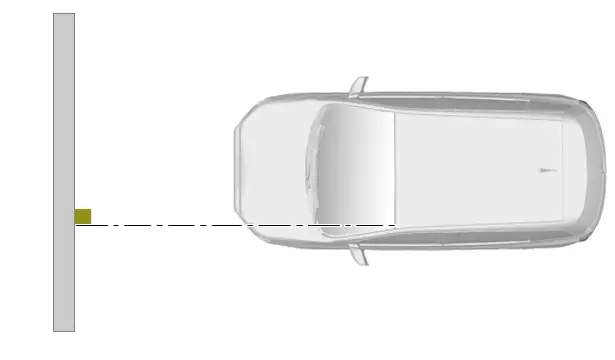

Positionner le véhicule perpendiculairement (roues droites) face à un mur de couleur claire et uniforme.

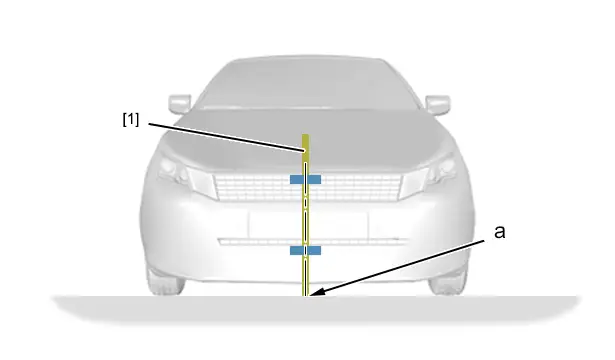

Positionner un fil à plomb [1] au centre du véhicule.

Marquer le sol(en "a").

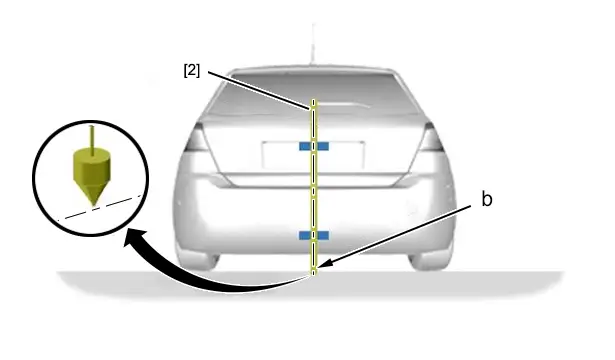

Positionner un fil à plomb [2] au centre du véhicule ; À l’aide d’un adhésif.

Marquer le sol(en "b").

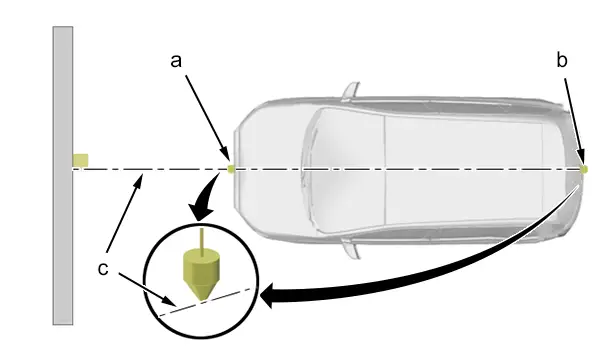

Tracer la projection de l’axe véhicule (en "c") sur le mur ; À l’aide d’une cordelette passant par les points "a", "b".

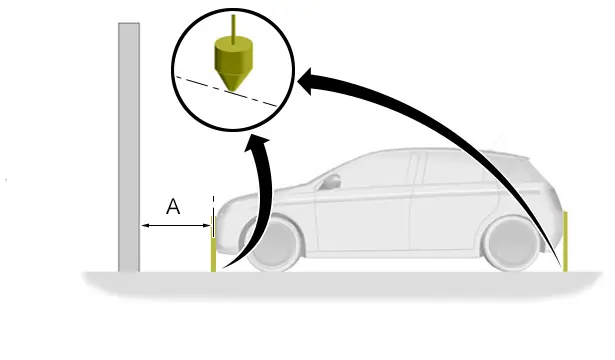

"A" = 4000 mm.

Positionner le véhicule à la distance "A" du mur.

Contrôler que les points soient toujours alignés sur l’axe véhicule(en "a" et "b").

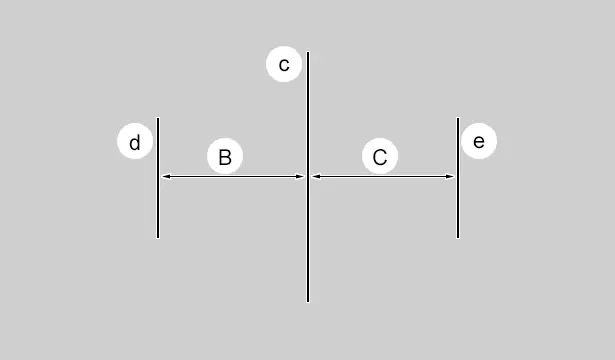

Tracer les axes "d" et "e" parallèles à "c" ; "B" = "C" = 546 mm.

3. Réglage

3.1. Implantation

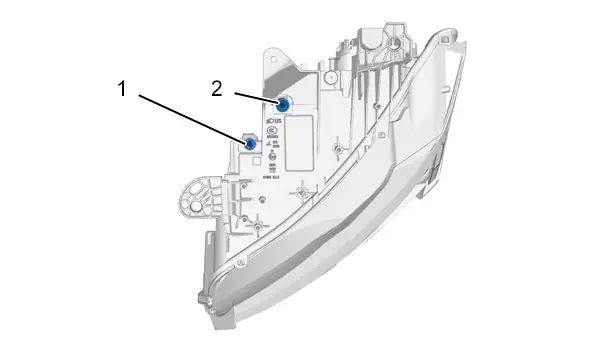

(1) Vis de réglage d’azimut de l’éclairage extérieur sélectif.

(2) Vis de réglage vertical (site) des feux de croisement.

3.2. Réglage

Effectuer un apprentissage des projecteurs ;À l’aide de l’outil de diagnostic.

Allumer les LED de référence des projecteurs ; À l’aide de l’outil de diagnostic.

Positionner le centre du faisceau lumineux du projecteur gauche sur l’axe "d" ;À l’aide de la vis de réglage (1).

Positionner le centre du faisceau lumineux du projecteur droit sur l’axe "e" ;À l’aide de la vis de réglage (1).

Éteindre les LED de référence des projecteurs ;À l’aide de l’outil de diagnostic.

Contrôler le fonctionnement des projecteurs.
