Peugeot 308: Dépose - repose : Boîtier de jonction

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules(respecter la réglementation en vigueur dans le pays concerné).

1. Opérations préliminaires

Déposer le cache-style de la machine électrique de traction.

IMPERATIF : Mettre le véhicule hors tension .

2. Dépose

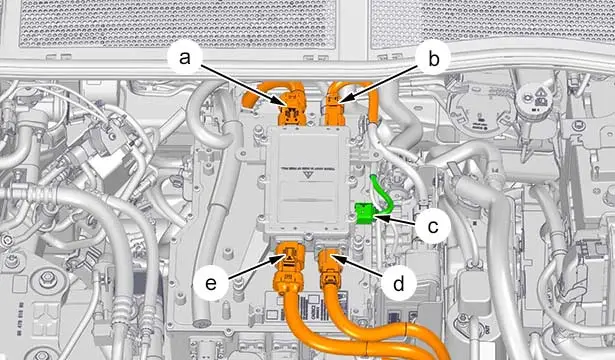

Déconnecter :

• Le boîtier de jonction (en "a")
• Le connecteur du réchauffeur à eau électrique(en "b")
• Le connecteur du compresseur de réfrigération électrique(en "d")
• Le connecteur de l’ensemble chargeur embarqué / convertisseur de tension continue(en "e")
• Le connecteur(en "c")

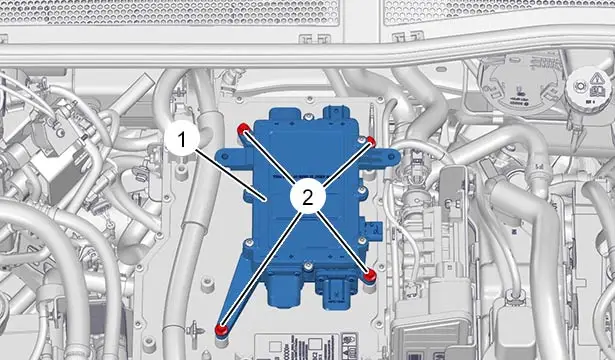

Déposer :

• Les 4 vis (2)
• Le boîtier de jonction (1)

3. Repose

ATTENTION : Respecter les couples de serrage .

Reposer :

• Le boîtier de jonction (1)
• Les 4 vis (2)

Reconnecter :

• Le connecteur(en "c")
• Le connecteur de l’ensemble chargeur embarqué / convertisseur de tension continue(en "e")
• Le connecteur du compresseur de réfrigération électrique(en "d")
• Le connecteur du réchauffeur à eau électrique(en "b")
• Le boîtier de jonction (en "a")

4. Opérations complémentaires

IMPERATIF : Mettre le véhicule sous tension .

Reposer le cache-style de la machine électrique de traction.

Dépose - repose : Pompe à eau électrique du circuit de refroidissement de la chaîne de traction électriqueVidange - remplissage - purge : Circuit de refroidissement de la chaîne de traction hybride
