IMPERATIF : Respecter les consignes de sécurité et de propreté
.
IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules (respecter la réglementation en vigueur dans le pays concerné).
1. Outillage

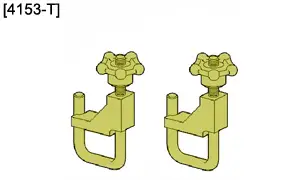

Outil | Référence | Désignation |
| [4153-T] | Pince-durits |
2. Opérations préliminaires
Mettre le véhicule sur un pont élévateur 2 colonnes.
ATTENTION : Réaliser les opérations à effectuer avant un débranchement des batteries de servitude
.
Débrancher les batteries de servitude
.
Déposer la protection sous moteur.
3. Dépose

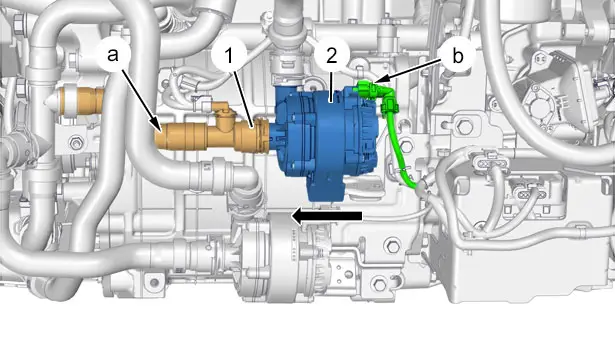

Déconnecter le connecteur de la pompe à eau électrique (2) du circuit de refroidissement de la chaîne de traction électrique (en "b").
Positionner l’outil [4153-T] sur le tuyau (1) du circuit de refroidissement de la chaîne de traction électrique (en "a").
Désaccoupler le tuyau (1) du circuit de refroidissement de la chaîne de traction électrique (Suivant la flèche ).

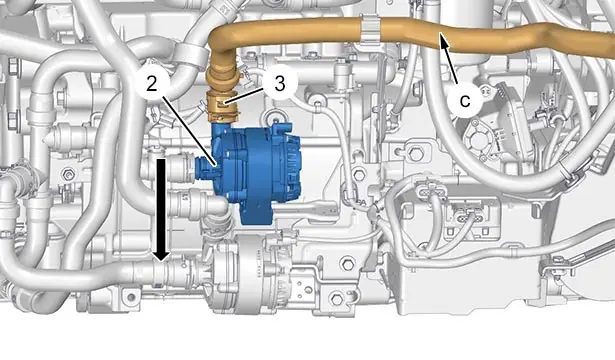

Positionner l’outil [4153-T] sur le tuyau (3) du circuit de refroidissement de la chaîne de traction électrique (en "c").
Désaccoupler le tuyau (3) du circuit de refroidissement de la chaîne de traction électrique.
Déposer la pompe à eau électrique (2) du circuit de refroidissement de la chaîne de traction électrique (Suivant la flèche ).
4. Repose
Reposer la pompe à eau électrique (2) du circuit de refroidissement de la chaîne de traction électrique.
Accoupler les tuyaux (1) et (3) du circuit de refroidissement de la chaîne de traction électrique.
Déposer les outils [4153-T] (en "a", "c").
Reconnecter le connecteur sur la pompe à eau électrique (2) du circuit de refroidissement de la chaîne de traction électrique (en "b").
5. Opérations complémentaires
Reposer :
ATTENTION : Réaliser les opérations à effectuer après un rebranchement des batteries de servitude
.
Rebrancher les batteries de servitude
.
Ajouter du liquide de refroidissement dans la boîte de dégazage jusqu’à atteindre le ras du bouchon.
Procéder au dégazage du circuit de refroidissement de la chaîne de traction électrique
.
Contrôler l’étanchéité du circuit de refroidissement de la chaîne de traction électrique.
