Peugeot 308: Contrôle : Système de rattrapage d’usure sur mécanisme d’embrayage

IMPERATIF : Respecter les consignes de sécurité et de propreté .

ATTENTION : Aucune remise à zéro du rattrapage d’usure d’embrayage n’est autorisée.

1. Préambule

Ce document décrit la procédure complémentaire qui se rapporte à la méthode de dépose-repose des mécanismes d’embrayage; Appliquer la procédure en fonction du montage identifié.

2. Montage ZF - SACHS

2.1. Contrôle avant la dépose

Cas de réutilisation :

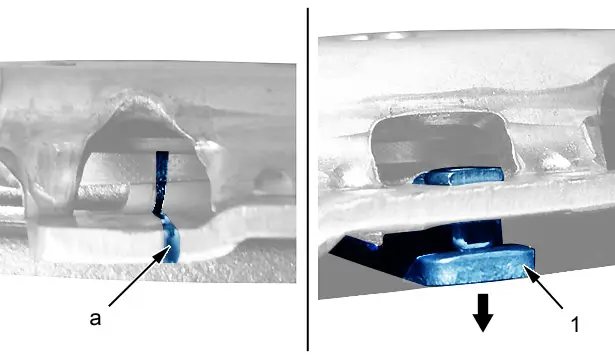

• Avant la dépose du mécanisme d’embrayage : Repérer la position du système de rattrapage d’usure par l’une des fenêtres du couvercle du mécanisme d’embrayage (en "a")
• Lors de la dépose du mécanisme d’embrayage : Contrôler que la butée (1) se libère progressivement, sinon appuyer suivant la flèche pour libérer la butée

2.2. Contrôle après la repose

Après la repose du mécanisme d’embrayage : Le système de rattrapage d’usure doit se trouver dans la position repérée au démontage (en "a"), sinon remplacer l’ensemble mécanisme d’embrayage et disque de friction.

3. Montage LUK

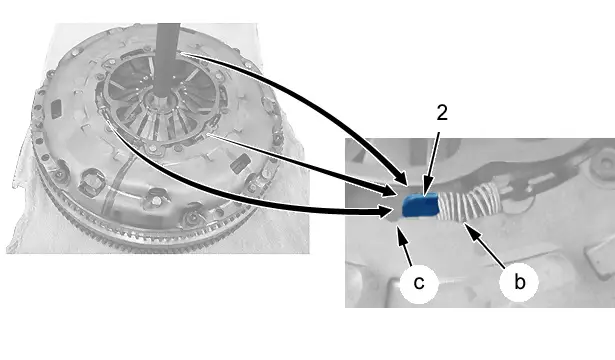

En cas de réutilisation, la position de l’index (2) doit se trouver entre les encoches "b" et "c", sinon remplacer l’ensemble mécanisme d’embrayage et disque de friction.

NOTA : 3 index par mécanisme.

4. Autres montages

Aucun contrôle à effectuer.
