Peugeot 308: Dépose - repose : Capteur de vitesses d’entrée de boîte de vitesses

Peugeot 308 (P5) 2021-2025 Revue Technique / Mécanique :: Ensemble boîte de vitesses / Boîte de vitesses / Dépose - repose : Capteur de vitesses d’entrée de boîte de vitesses

IMPERATIF : Respecter les consignes de sécurité et de propreté .

1. Remplacement systématique de pièces

Désignation Quantité
Vis (Carter bloc hydraulique) 10
Joint (Carter bloc hydraulique) 1

2. Dépose

Mettre le véhicule sur un pont élévateur 2 colonnes.

ATTENTION : Réaliser les opérations à effectuer avant un débranchement de la batterie de servitude .

Débrancher la batterie de servitude.

Déposer :

  • Le col d’entrée d’air (Suivant motorisation)
  • Le résonateur d’entrée d’air (Suivant motorisation)
  • Le boîtier de filtre à air (Suivant motorisation)

Lever et caler le véhicule.

Déposer la protection sous moteur (suivant équipement).

Vidanger l’huile de boîte de vitesses automatique .

Écarter les tuyaux du circuit de refroidissement (Suivant motorisation).

NOTA : Le carter (2) du bloc hydraulique contient environ 0,5 L d’huile.

Déposer :

  • Le support de faisceau électrique attenant à la boîte de vitesses

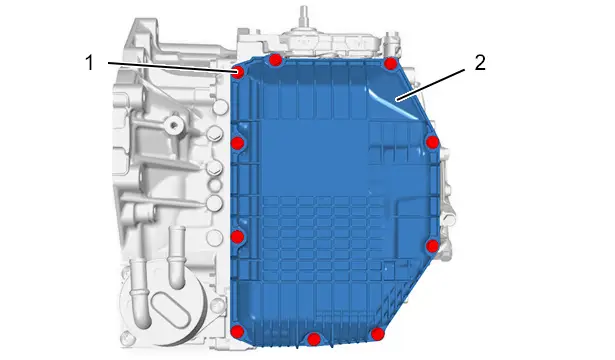

  • Les vis (1) du carter (2) du bloc hydraulique
  • Le carter (2) de bloc hydraulique
  • Le bloc hydraulique et les électrovannes

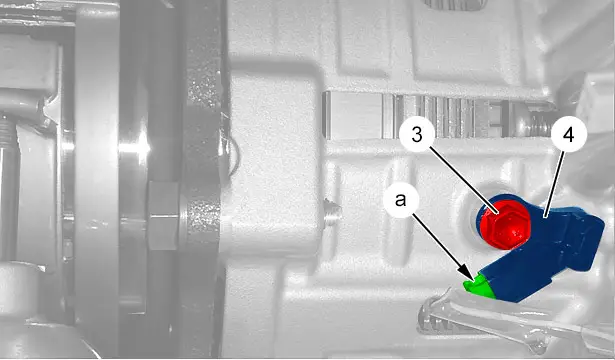

Déconnecter le connecteur (en "a").

Déposer :

  • La vis (3)
  • Le capteur de vitesse d’entrée de boîte de vitesses (4)

3. Repose

ATTENTION : Respecter les couples de serrage .

Reposer :

  • Le capteur de vitesse d’entrée de boîte de vitesses (4)
  • La vis (3)

Connecter le connecteur (en "a").

Reposer :

  • Le bloc hydraulique et les électrovannes
  • Le carter (2) de bloc hydraulique (muni d’un joint neuf)
  • Les vis (1) du carter (2) du bloc hydraulique (neuves)
  • Le support de faisceau électrique attenant à la boîte de vitesses
  • Les tuyaux du circuit de refroidissement (Suivant motorisation)
  • Le boîtier de filtre à air (suivant motorisation)
  • Le résonateur d’entrée d’air (Suivant motorisation)
  • Le col d’entrée d’air (Suivant motorisation)
  • La protection sous moteur (suivant équipement)
  • Le véhicule sur ses roues

ATTENTION : Réaliser les opérations à effectuer après un rebranchement de la batterie de servitude .

Rebrancher la batterie de servitude .

Effectuer les opérations suivantes :

  • Le remplissage et la mise à niveau en huile de la boîte de vitesses automatique
  • Apprentissage d’adaptation des électrovannes et des régulateurs de pression d’huile (En cas de remplacement du bloc hydraulique)
