Peugeot 308: Dépose - repose : Capteur de vitesse de sortie boîte de vitesses

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules (respecter la réglementation en vigueur dans le pays concerné).

1. Remplacement systématique de pièces

2. Opérations préliminaires

Mettre le véhicule sur un pont élévateur 2 colonnes.

CHAINE DE TRACTION PHEV

ATTENTION : Réaliser les opérations à effectuer avant un débranchement des batteries de servitude .

Débrancher les batteries de servitude (Suivant procédure spécifique).

CHAINE DE TRACTION PHEV

Déposer la protection sous moteur.

CHAINE DE TRACTION PHEV

Vidanger :

• Le circuit de refroidissement de la chaîne de traction hybride
• La boîte de vitesses automatique hybride

Déposer la pompe à eau électrique du circuit de refroidissement de la chaîne de traction hybride .

3. Dépose

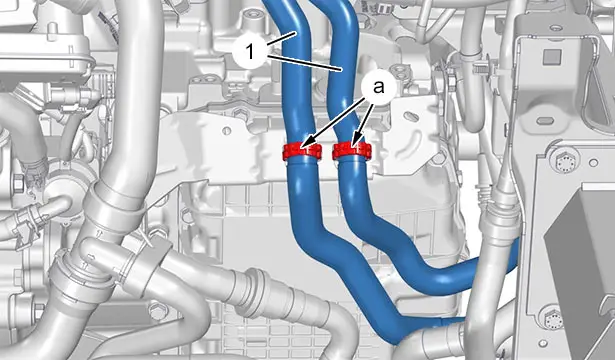

Désaccoupler et écarter les tuyaux (1) du circuit de refroidissement de la chaîne de traction hybride (en "a").

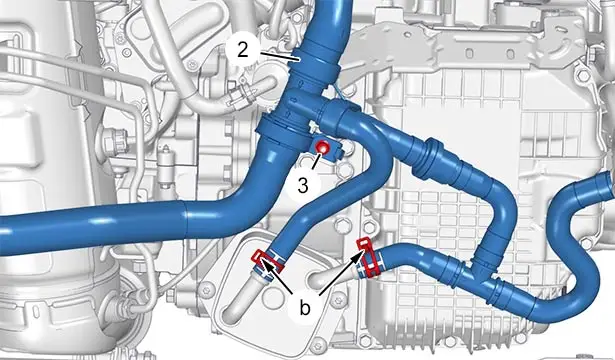

Déposer l’écrou (3).

Désaccoupler et écarter les tuyaux (2) du circuit de refroidissement de la chaîne de traction hybride (en "b").

Déposer :

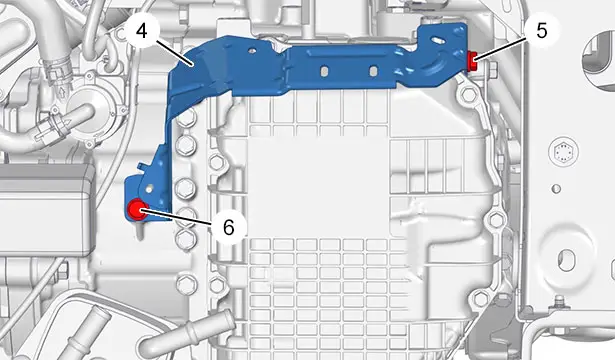

• Les vis (6), (5)
• Le support (4)

Déposer :

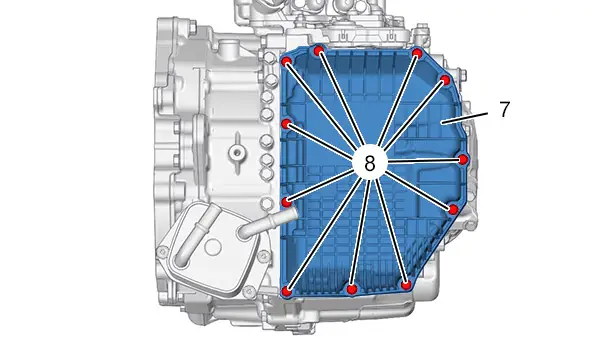

• Les 11 vis (8) du carter (7) du bloc hydraulique
• Le carter (7) du bloc hydraulique

NOTA : Le carter (7) du bloc hydraulique est monté à la pâte à joint.

NOTA : Le carter (7) du bloc hydraulique contient environ 0,5 L d’huile.

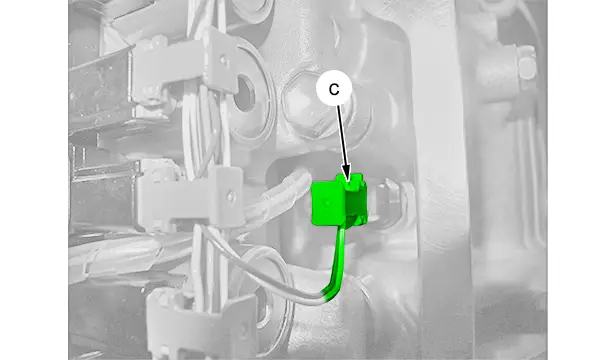

Déconnecter le connecteur (en "c").

Déposer :

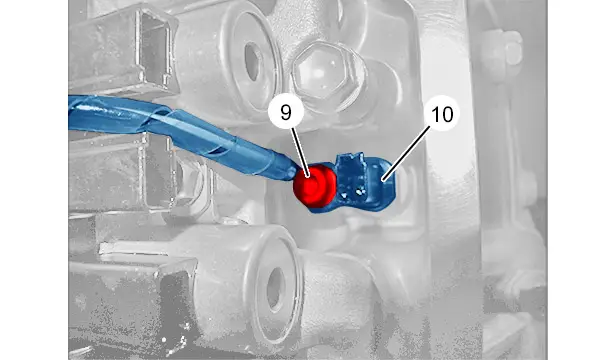

• La vis (9)
• Le capteur de vitesse de sortie de boîte de vitesses (10)

4. Repose

ATTENTION : Respecter l’ordre de serrage et les couples de serrage .

Reposer :

• Le capteur de vitesse de sortie de boîte de vitesses (10)
• La vis (9)

Reconnecter le connecteur (en "c").

ATTENTION : Contrôler le positionnement et les fixations du faisceau électrique .

Reposer :

• Le carter (7) du bloc hydraulique (avec un joint neuf)
• Les 11 vis (8) du carter (7) du bloc hydraulique (neuves)
• Le support (4)
• Les vis (6), (5)

Accoupler les tuyaux (2) du circuit de refroidissement de la chaîne de traction hybride (en "b").

Reposer l’écrou (3).

Accoupler les tuyaux (1) du circuit de refroidissement de la chaîne de traction hybride (en "a").

5. Opérations complémentaires

Reposer la pompe à eau électrique du circuit de refroidissement de la chaîne de traction hybride .

CHAINE DE TRACTION PHEV

ATTENTION : Réaliser les opérations à effectuer après un rebranchement des batteries de servitude .

Rebrancher les batteries de servitude (Suivant procédure spécifique).

Effectuer les opérations suivantes :

• Remplir et purger le circuit de refroidissement de la chaîne de traction hybride
• Remplir et contrôler le niveau de la boîte de vitesses automatique hybride

Effectuer un apprentissage d’adaptation des électrovannes et des régulateurs de pression d’huile (En cas de remplacement du bloc hydraulique).

CHAINE DE TRACTION PHEV

Reposer la protection sous moteur .
