Peugeot 308: Dépose - repose : Capteur de vitesse d’entrée de boîte de vitesses

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules(respecter la réglementation en vigueur dans le pays concerné).

1. Opérations préliminaires

Mettre le véhicule sur un pont élévateur 2 colonnes.

CHAINE DE TRACTION PHEV

ATTENTION : Réaliser les opérations à effectuer avant un débranchement des batteries de servitude .

Débrancher les batteries de servitude (Suivant procédure spécifique ).

2. Dépose

Déposer le bloc hydraulique et les électrovannes .

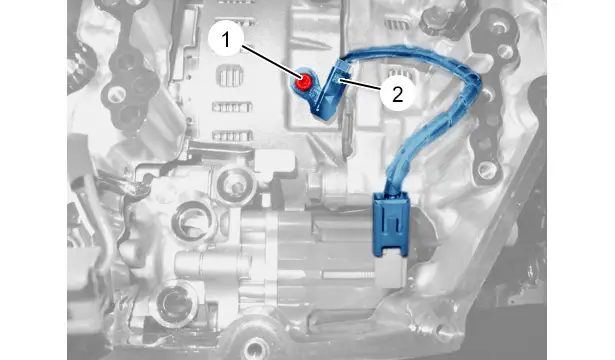

Déposer :

• La vis (1)
• Le capteur de vitesse d’entrée de boîte de vitesses (2)

3. Repose

ATTENTION : Respecter les couples de serrage .

Reposer :

• Le capteur de vitesse d’entrée de boîte de vitesses (2)
• La vis (1)
• Le bloc hydraulique et les électrovannes

4. Opérations complémentaires

Reposer le véhicule sur ses roues.

CHAINE DE TRACTION PHEV

ATTENTION : Réaliser les opérations à effectuer après un rebranchement des batteries de servitude .

Rebrancher les batteries de servitude (Suivant procédure spécifique ).
