Peugeot 308: Dépose - repose : Pompe à eau électrique du circuit de refroidissement de la batterie de traction

Peugeot 308 (P5) 2021-2025 Revue Technique / Mécanique :: Moteur / Alimentation / Dépose - repose : Pompe à eau électrique du circuit de refroidissement de la batterie de traction

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules(respecter la réglementation en vigueur dans le pays concerné).

1. Implantation

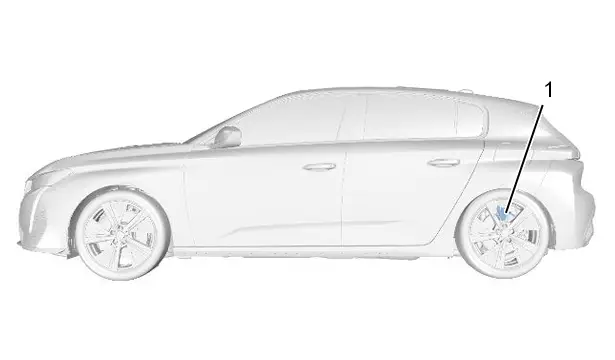

(1) Pompe à eau électrique du circuit de refroidissement de la batterie de traction .

2. Opérations préliminaires

Mettre le véhicule sur un pont élévateur.

ATTENTION : Réaliser les opérations à effectuer avant un débranchement des batteries de servitude .

Débrancher les batteries de servitude (Suivant procédure spécifique ).

Déposer :

  • La roue arrière gauche
  • Les protections sous caisse arrière(côté droit)

Vidanger le circuit de refroidissement de la batterie de traction .

3. Dépose

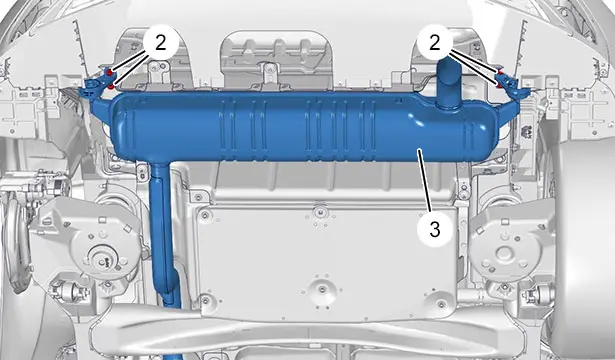

Déposer les vis (2).

NOTA : Écarter le silencieux arrière d’échappement (3).

Déposer :

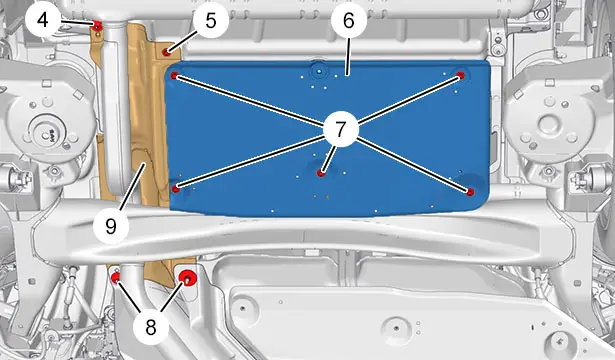

  • Les 5 vis (7)
  • L’écran de protection (6)
  • La vis (5)
  • Les écrous (4), (8)
  • L’écran thermique d’échappement (9)

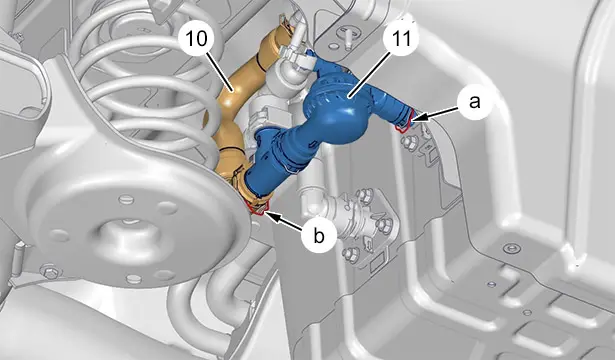

Déclipper(en "a", "b").

Désaccoupler et écarter :

  • Le tuyau (10) du circuit de refroidissement de la batterie de traction
  • Le tuyau (11) du circuit de refroidissement de la batterie de traction

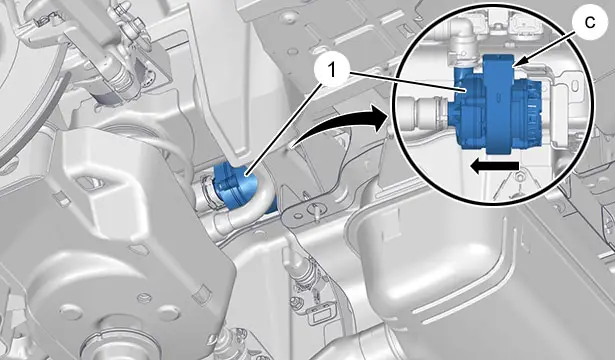

Écarter la pompe à eau électrique (1) du circuit de refroidissement de la batterie de traction(en "c") (Suivant la flèche ).

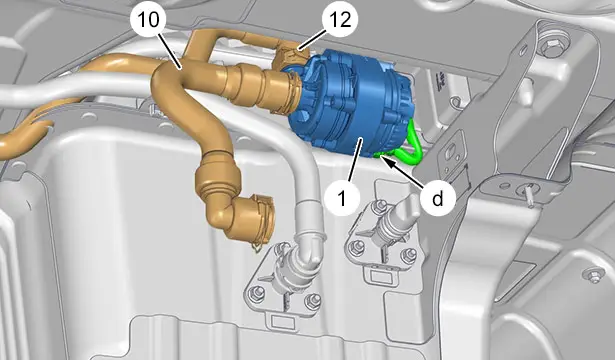

Déconnecter le connecteur de la pompe à eau électrique (1) du circuit de refroidissement de la batterie de traction  (en "d").

Désaccoupler et écarter :

  • Le tuyau (10) du circuit de refroidissement de la batterie de traction
  • Le tuyau (12) du circuit de refroidissement de la batterie de traction

Déposer la pompe à eau électrique (1) du circuit de refroidissement de la batterie de traction .

4. Repose

ATTENTION : Respecter les couples de serrage.

CHAINE DE TRACTION PHEV

Couples de serrage :

  • Ligne d’échappement
  • Roues

Reposer la pompe à eau électrique (1) du circuit de refroidissement de la batterie de traction (en "c").

Accoupler :

  • Le tuyau (12) du circuit de refroidissement de la batterie de traction
  • Le tuyau (10) du circuit de refroidissement de la batterie de traction

Connecter le connecteur de la pompe à eau électrique (1) du circuit de refroidissement de la batterie de traction  (en "d").

Accoupler :

  • Le tuyau (10) du circuit de refroidissement de la batterie de traction
  • Le tuyau (11) du circuit de refroidissement de la batterie de traction

Clipper(en "a", "b").

Reposer :

  • L’écran thermique d’échappement (9)
  • Les écrous (4), (8)
  • La vis (5)
  • L’écran de protection (6)
  • Les 5 vis (7)
  • Le silencieux arrière d’échappement (3)
  • Les 4 vis (2)

5. Opérations complémentaires

Reposer :

  • Les protections sous caisse arrière(côté droit)
  • La roue arrière gauche

ATTENTION : Réaliser les opérations à effectuer après un rebranchement des batteries de servitude .

Rebrancher les batteries de servitude (Suivant procédure spécifique ).

Remplir et purger le circuit de refroidissement de la batterie de traction .

Reposer le véhicule sur ses roues.
