Peugeot 308: Dépose - repose : Pompe à eau électrique du circuit de refroidissement de la batterie de traction

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules (respecter la réglementation en vigueur dans le pays concerné).

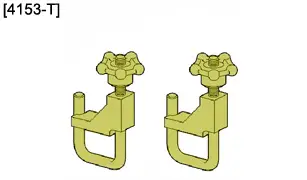

1. Outillage

2. Opérations préliminaires

Mettre le véhicule sur un pont élévateur 2 colonnes.

ATTENTION : Réaliser les opérations à effectuer avant un débranchement des batteries de servitude .

Débrancher les batteries de servitude .

Déposer la protection sous moteur.

3. Dépose

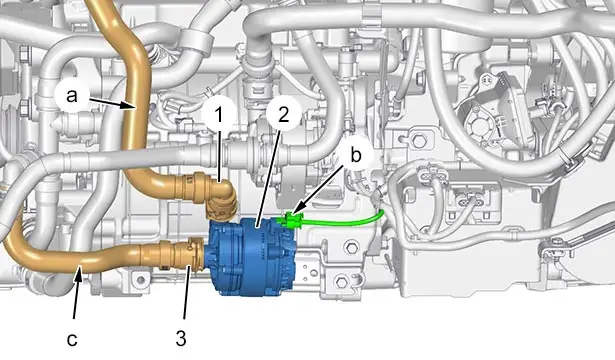

Déconnecter le connecteur de la pompe à eau électrique (2) du circuit de refroidissement de la batterie de traction (en "b").

Mettre en place les outils [4153-T] sur les tuyaux (1) et (3) du circuit de refroidissement de la batterie de traction (en "a" et "c").

Désaccoupler et écarter les tuyaux (1) et (3) du circuit de refroidissement de la batterie de traction .

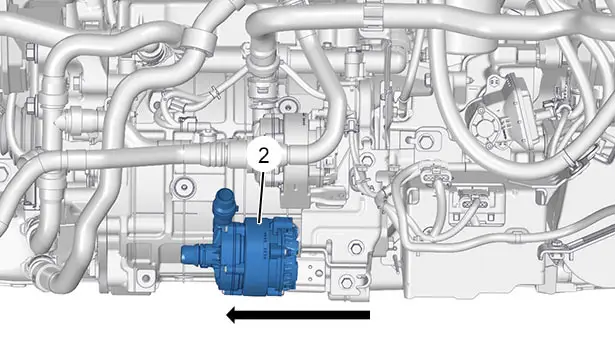

Déposer la pompe à eau électrique (2) du circuit de refroidissement de la batterie de traction (Suivant la flèche ).

4. Repose

Reposer la pompe à eau électrique (2) du circuit de refroidissement de la batterie de traction .

Accoupler les tuyaux (1), (3) du circuit de refroidissement de la batterie de traction.

Déposer les outils [4153-T] (en "a" et "c").

Connecter le connecteur de la pompe à eau électrique (2) du circuit de refroidissement de la batterie de traction (en "b").

5. Opérations complémentaires

Reposer :

• La protection sous moteur
• Le véhicule sur ses roues

ATTENTION : Réaliser les opérations à effectuer après un rebranchement des batteries de servitude .

Rebrancher les batteries de servitude .

Ajouter du liquide de refroidissement dans la boîte de dégazage jusqu’à atteindre le ras du bouchon.

Procéder au dégazage du circuit de refroidissement de la chaîne de traction électrique .

Contrôler l’étanchéité du circuit de refroidissement de la chaîne de traction électrique.
