Peugeot 308: Dépose - repose : Pompe à eau du circuit de refroidissement de la batterie de traction

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules(respecter la réglementation en vigueur dans le pays concerné).

1. Implantation

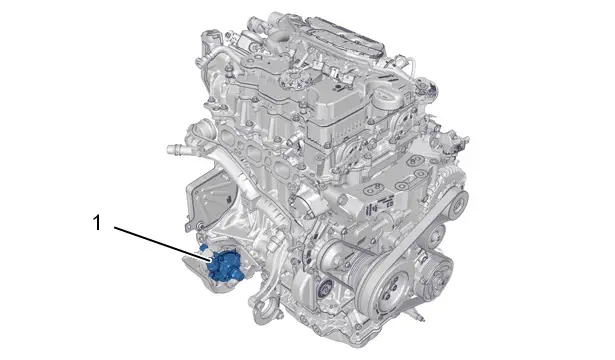

(1) Pompe à eau du circuit de refroidissement de la batterie de traction.

2. Opérations préliminaires

Mettre le véhicule sur un pont élévateur.

ATTENTION : Réaliser les opérations à effectuer avant un débranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Débrancher la ou les batteries de servitude.

Déposer :

• La protection sous moteur
• Le flexible d’échappement

Vidanger le circuit de refroidissement de la chaîne de traction hybride .

3. Dépose

Déposer :

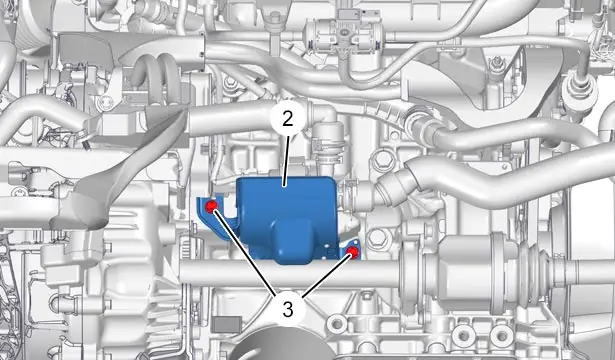

• Les vis (2)
• Le support (3)

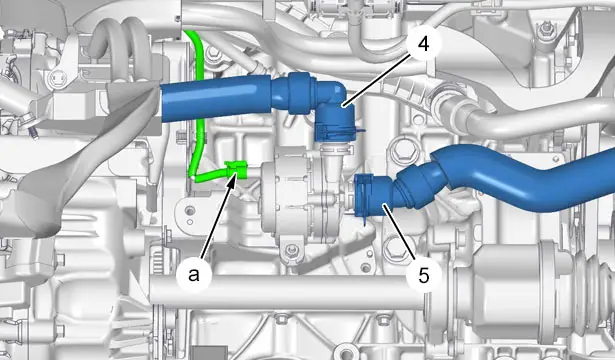

Désaccoupler et écarter :

• Le tuyau (4) du circuit de refroidissement de la batterie de traction
• Le tuyau (5) du circuit de refroidissement de la batterie de traction

Déconnecter le connecteur  (en "a").

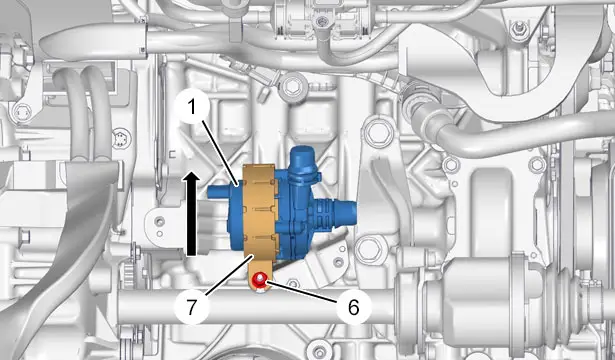

Déposer l’écrou (6).

Écarter la bride de fixation (7) (Vers le haut ).

Déposer la pompe à eau (1) du circuit de refroidissement de la batterie de traction.

4. Repose

ATTENTION : Respecter les couples de serrage.

Couples de serrage :

• Ligne d’échappement
• Circuit de refroidissement de la chaîne de traction hybride

Reposer :

• La pompe à eau (1) du circuit de refroidissement de la batterie de traction
• La bride de fixation (7)
• L’écrou (6)

Reconnecter le connecteur  (en "a").

Accoupler :

• Le tuyau (4) du circuit de refroidissement de la batterie de traction
• Le tuyau (5) du circuit de refroidissement de la batterie de traction

Reposer :

• Le support (3)
• Les vis (2)

5. Opérations complémentaires

Reposer :

• Le flexible d’échappement
• La protection sous moteur
• Le véhicule sur ses roues

ATTENTION : Réaliser les opérations à effectuer après un rebranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Rebrancher la ou les batteries de servitude.

Remplir et purger le circuit de refroidissement de la chaîne de traction hybride .
