Peugeot 308: Dépose - repose : Lunette arrière

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules (respecter la réglementation en vigueur dans le pays concerné).

1. Outillage

IMPERATIF : Pour les opérations suivantes, porter des gants et des lunettes de protection.

Outil	Référence	Désignation

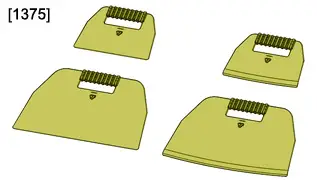

	[1375]	Protecteurs

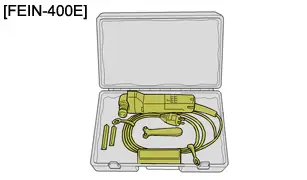

	[FEIN-400E]	Couteau électrique

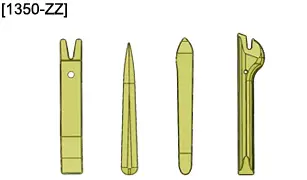

	[1350-ZZ]	Outils de dégarnissage

Présentation :

• Outillage vitrage
• Ingrédients vitrage

2. Opérations préliminaires

ATTENTION : Réaliser les opérations à effectuer avant un débranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Débrancher la ou les batteries de servitude (suivant équipement).

3. Opérations communes

Déposer :

• Le troisième feu stop
• Le mécanisme d’essuie-vitre arrière

4. Dépose

NOTA : Opérations symétriques.

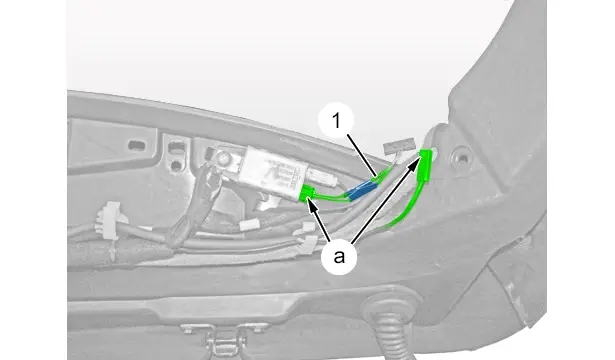

Déconnecter les connecteurs(en "a").

Maintenir le faisceau électrique (1) sur la lunette arrière ; À l’aide d’un ruban adhésif .

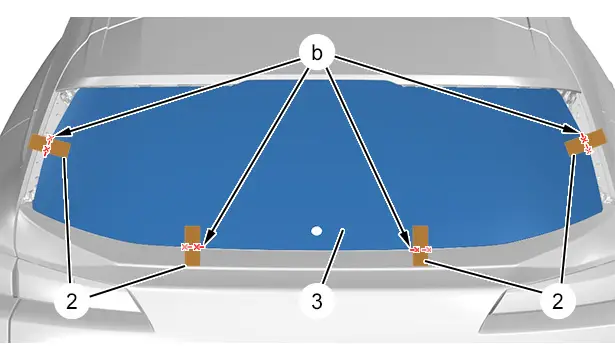

NOTA : En cas de récupération de la lunette arrière (3), positionner des rubans adhésifs (2) et les couper (en "b").

NOTA : Opération symétrique.

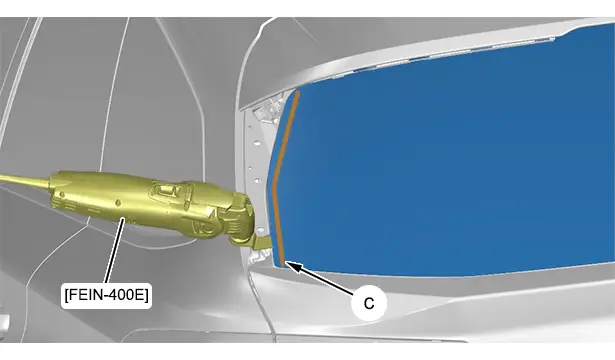

Couper le cordon de joint d’adhésif (en "c") ; À l’aide de l’outil [FEIN-400E].

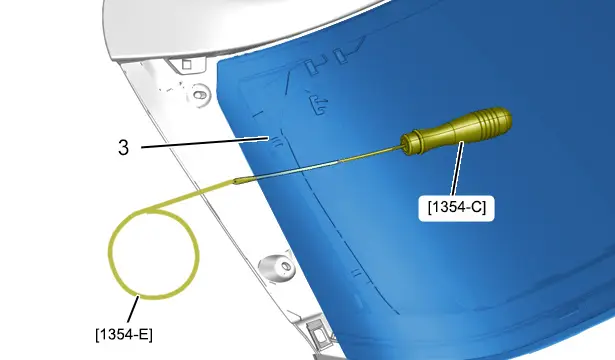

Passer l’alène [1354-C] au travers du cordon d’adhésif joint, de l’intérieur vers l’extérieur.

Accrocher le fil tranchant [1354-E] à l’alène [1354-C].

Passer le fil tranchant [1354-E] à l’intérieur du véhicule ; À l’aide de l’alène [1354-C].

Laisser une longueur suffisante pour permettre la fixation sur le dispositif à enrouleur avec galet [1354-AZ].

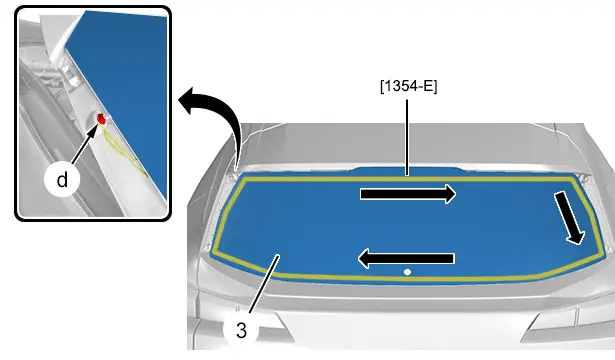

Passer le fil tranchant [1354-E] sous la lunette arrière (3) (suivant flèches).

Fixer l’extrémité du fil tranchant [1354-E] (en "d") ; À l’aide d’une vis et d’un écrou .

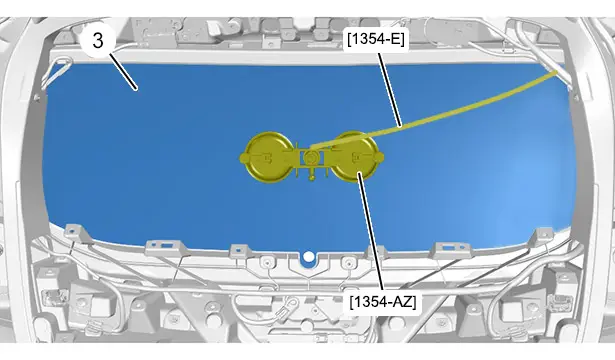

Fixer l’extrémité du fil tranchant [1354-E] au dispositif à enrouleur avec galet [1354-AZ].

NOTA : À la moindre résistance lors de la découpe, détendre le fil tranchant [1354-E].

NOTA : Si nécessaire, utiliser un galet de guidage [1354- BZ] pour faciliter la découpe.

Commencer la découpe du cordon d’adhésif joint .

Protéger la zone de découpe du cordon adhésif joint entre le fil de découpe et la feuillure du volet arrière ; À l’aide des protecteurs [1375].

Découper et déplacer l’outil [1354-AZ], suivant l’évolution de la découpe du cordon d’adhésif joint.

Terminer la découpe.

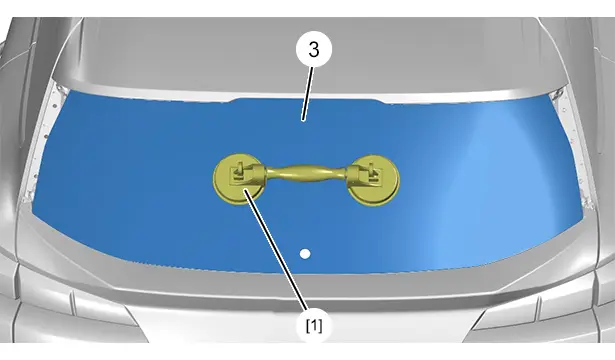

Déposer la lunette arrière (3) ; À l’aide des doubles ventouses articulées [1].

5. Nettoyage

5.1. Préparation de la lunette arrière

Premier cas : Récupération de la lunette arrière .

Équiper le couteau électrique [FEIN-400E] de la lame N°146.

Araser le cordon d’adhésif joint.

Effectuer un simple dépoussiérage avec un chiffon propre.

Appliquer le primaire sur les zones mises à nu.

Deuxième cas : Montage d’une lunette arrière neuve.

Dégraisser le bord de la lunette arrière .

Appliquer le primaire pour verre prévu dans l’ensemble de collage .

Laisser sécher 10 minutes.

5.2. Préparation de la feuillure

Premier cas : Sur restant d’adhésif joint.

Équiper le couteau électrique [FEIN-400E] de la lame N°146.

Araser le cordon d’adhésif joint.

Effectuer un simple dépoussiérage avec un chiffon propre.

Deuxième cas : Sur élément neuf .

Dégraisser la feuillure.

6. Repose

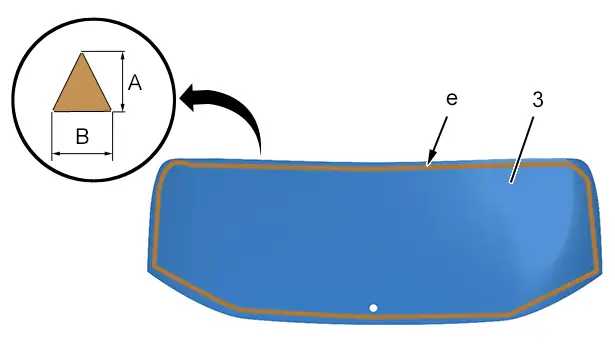

"A" = 8 mm .

"B" = 12 mm .

Tailler la buse en section triangulaire pour obtenir un cordon d’adhésif joint de largeur "B" et de hauteur "A".

Appliquer un cordon d’adhésif joint en "e" sur le pourtour de la lunette arrière.

ATTENTION : Utilisation de produit bicomposant : Le temps de pose de la vitre sur le véhicule et le début de l’extrusion de l’adhésif joint est de 5 minutes.

ATTENTION : En cas de détérioration des butées (4) de lunette arrière ; Positionner des cales d’épaisseur de 6 mm.

Reposer la lunette arrière (3) ; À l’aide des ventouses articulées [1].

Contrôler les jeux et affleurements de la lunette arrière.

Appuyer légèrement sur la périphérie de la lunette arrière (3).

Nettoyer la lunette arrière et son pourtour.

ATTENTION : Respecter le temps d’immobilisation du véhicule préconisé par les fournisseurs des produits utilisés après la pose du vitrage.

Continuer les opérations de pose dans l’ordre inverse des opérations de dépose.

Contrôler l’étanchéité de la lunette arrière .

7. Opérations complémentaires

ATTENTION : Réaliser les opérations à effectuer après un rebranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Rebrancher la ou les batteries de servitude (suivant équipement).

8. Opérations communes

Reposer :

• Le troisième feu stop
• Le mécanisme d’essuie-vitre arrière
