Peugeot 308: Dépose - repose : Boîtier de supervision de radiofréquence (BSRF) - Batterie de secours

Peugeot 308 (P5) 2021-2025 Revue Technique / Organe électrique :: Informations conducteur / Systèmes d’affichage / Dépose - repose : Boîtier de supervision de radiofréquence (BSRF) - Batterie de secours

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules (respecter la réglementation en vigueur dans le pays concerné).

Légende : Symbolisation des opérations .

1. Implantation

Repère Désignation Quantité
(1) Boîtier de supervision de radiofréquence (BSRF) 1

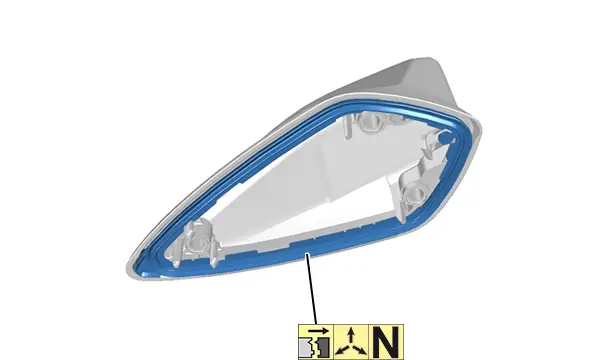

(2) Joint d’étanchéité 1 (N)
(3) Batterie de secours 1
(N) Remplacer systématiquement

2. Outillage

Outil Référence Désignation

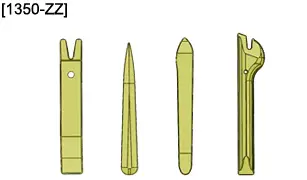

[1350-ZZ] Outils de dégarnissage

3. Opérations préliminaires

ATTENTION : Réaliser les opérations à effectuer avant un débranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Débrancher la ou les batteries de servitude (suivant équipement).

Déposer la garniture de pavillon.

4. Dépose

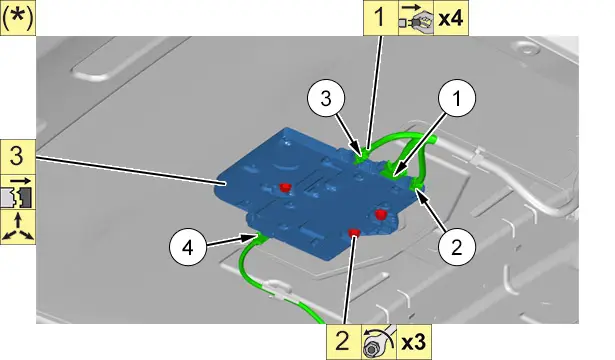

4.1. Boîtier de supervision de radiofréquence (BSRF)

NOTA : Déconnecter les connecteurs (Suivant l’ordre indiqué).

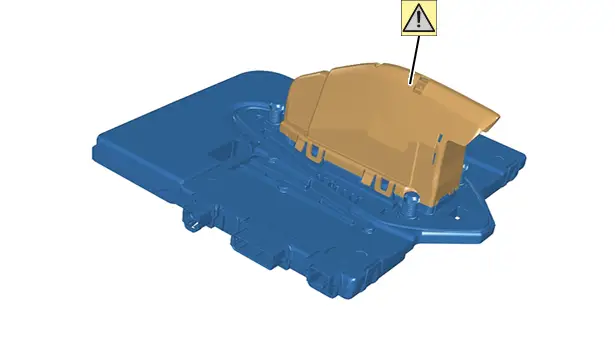

ATTENTION : Ne pas toucher la partie supérieure du boîtier de supervision de radiofréquence (BSRF).

4.2. Batterie de secours

Déposer la garniture intérieure d’aile arrière gauche .

5. Repose

ATTENTION : Contrôler l’état de la batterie de secours du boîtier de supervision de radiofréquence (BSRF) ; À l’aide de l’outil de diagnostic.

ATTENTION : Contrôler la présence de la mousse sur la garniture de pavillon .

ATTENTION : Serrer les vis ; à 0,8 m.daN.

Procéder dans l’ordre inverse des opérations de dépose.

6. Opérations complémentaires

Reposer la garniture de pavillon .

ATTENTION : Réaliser les opérations à effectuer après un rebranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Rebrancher la ou les batteries de servitude (suivant équipement).

7. Contrôle

Contrôler le fonctionnement des différents équipements.
