Peugeot 308: Procédure d’intervention : Connexion au point d’accès Wi-Fi pour OTA (Over The Air)
IMPERATIF : Respecter les consignes de sécurité et de propreté
.
1. Identification véhicule
Connecter l’outil de diagnostic .
Contrôler que le véhicule possède un boîtier de supervision de radiofréquence (BSRF / RTBM).

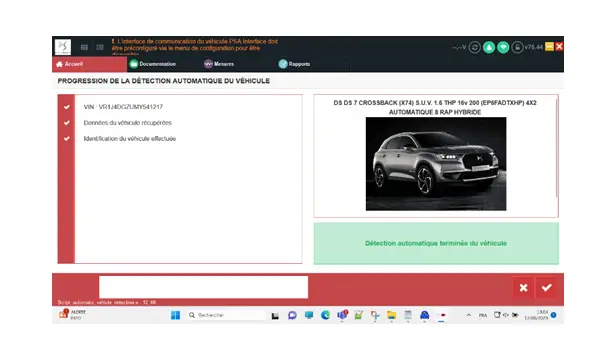

NOTA : L’identification peut s’effectuer par détection automatique du véhicule en entrant le numéro de VIN ou en choisissant manuellement le véhicule.
2. Lancement du test global
Valider le choix du véhicule.

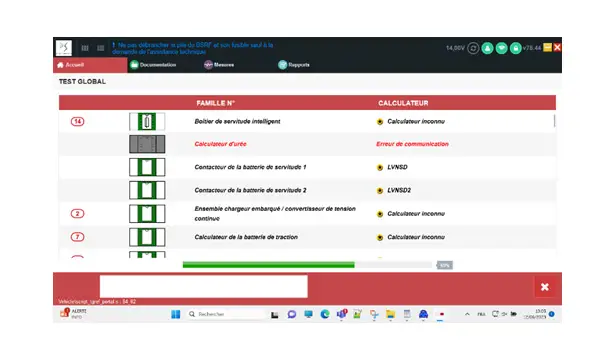

Valider les écrans intermédiaires puis le test global se lance automatiquement.
3. Sélection de l’application "RÉPARATION"
NOTA : Lors du test global, des fenêtres pop-up de coupure et remise de contact s’affichent, suivre les instructions.
À la fin du test global, une fenêtre pop-up s’affiche pour la collection des données, appuyer sur "Valider" ou "Refuser".

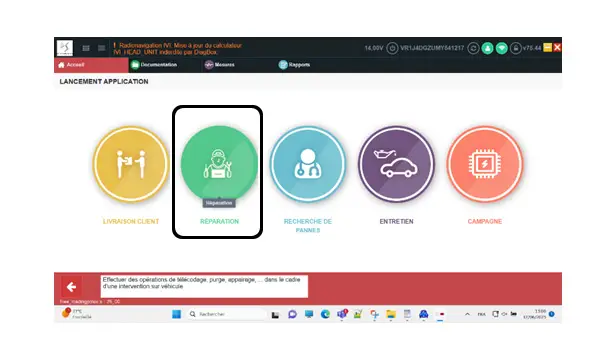

Dès que le test global est fini, sélectionner sur le menu l’application "RÉPARATION".
4. Sélection du calculateur concerné
Une fois l’application "RÉPARATION" sélectionnée, le test global réapparaît.

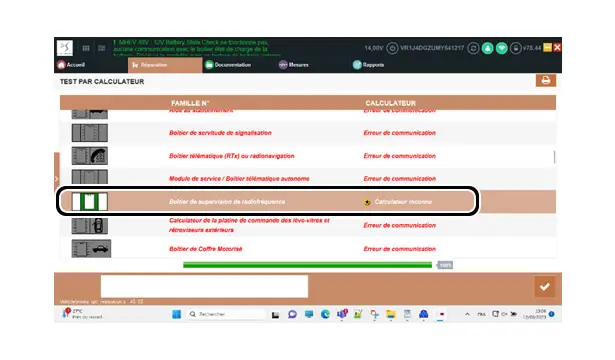

Sélectionner le calculateur "boîtier de supervision de radiofréquence (BSRF / RTBM)".
Valider.
5. Connexion au point d’accès Wi-Fi

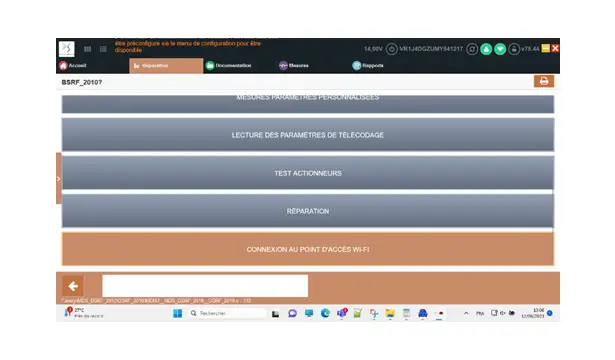

Une fois le calculateur "boîtier de supervision de radiofréquence (BSRF / RTBM)" sélectionné, un menu s’affiche avec l’option "CONNEXION AU POINT D’ACCES WI-FI".
Sélectionner l’option "CONNEXION AU POINT D’ACCES WI-FI" pour lancer la procédure.
6. Étapes de la procédure
6.1. Déverrouillage du boîtier de servitude intelligent (BSI1 / VSM1)

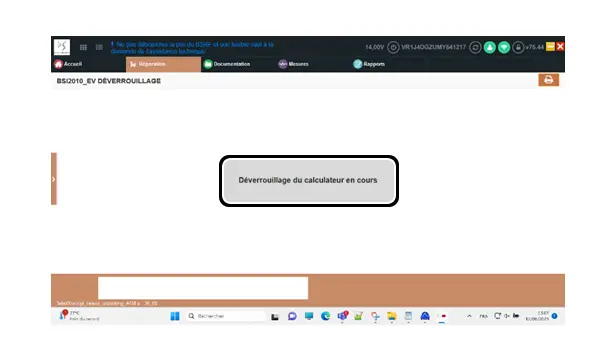

Au lancement de la procédure, l’outil de diagnostic DIAGBOX effectue l’étape de déverrouillage du boîtier de servitude intelligent (BSI1 / VSM1).
NOTA : Boîtier de servitude intelligent (BSI1) (architecture AEE2010) / boîtier de servitude intelligent (VSM1) (architecture NEA).
Cas d’erreurs possibles lors du déverrouillage du boîtier de servitude intelligent (BSI1 / VSM1)
| Illustration | Description |

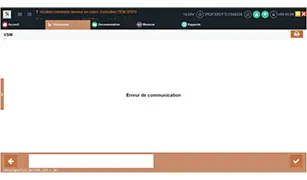

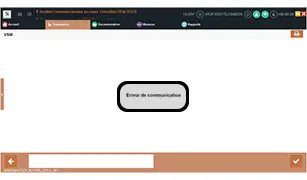

| Erreur de communication avec le boîtier de servitude intelligent (BSI1 / VSM1)Après avoir cliqué sur "Valider", la procédure se termine en erreur |

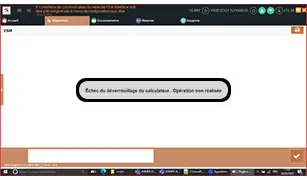

| Erreur de déverrouillage du boîtier de servitude intelligent (BSI1 / VSM1)Après avoir cliqué sur "Valider", la procédure se termine en erreur |

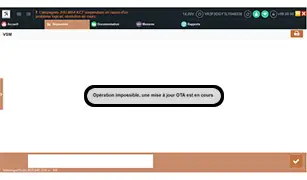

| Erreur d’autorisation liée à une opération OTA (Over The Air) en coursAprès avoir cliqué sur "Valider", la procédure se termine en erreur |
6.2. Écrans des étapes de connexion à Internet

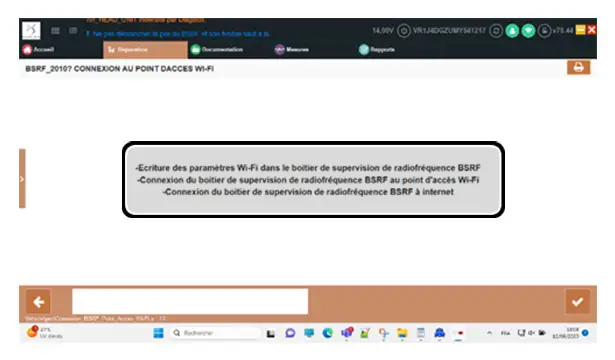

Dès que le déverrouillage du boîtier de servitude intelligent (BSI1 / VSM1) est effectué, l’outil de diagnostic DIAGBOX affiche une interface listant les étapes à suivre pour connecter le boîtier de supervision de radiofréquence (BSRF / RTBM) à Internet.
6.3. Validation de l’interface des étapes de connexion
Après la validation, l’interface de l’outil de diagnostic DIAGBOX suit automatiquement les étapes une par une jusqu’à la fin de la procédure
| Illustration | Description |

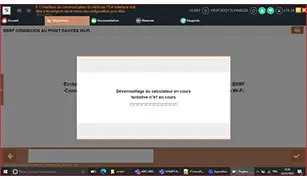

| L’outil de diagnostic DIAGBOX commence par le déverrouillage du boîtier de supervision de radiofréquence (BSRF / RTBM) |

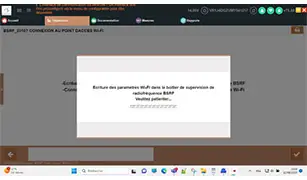

| Écriture des paramètres Wi-Fi dans le boîtier de supervision de radiofréquence (BSRF / RTBM) |
| Connexion du boîtier de supervision de radiofréquence (BSRF / RTBM) au point d’accès Wi-Fi |
| Connexion du boîtier de supervision de radiofréquence (BSRF / RTBM) à Internet |

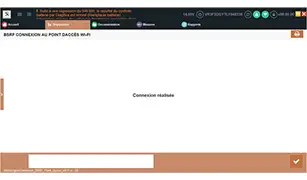

| La connexion est effectuéeCliquer sur "Valider" |
6.4. Cas d’erreurs lors du déroulement des étapes de connexion
| Illustration | Description |
| Erreur de communication avec le boîtier de supervision de radiofréquence (BSRF / RTBM)Après avoir cliqué sur "Valider", la procédure se termine en erreur |

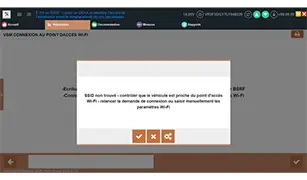

| Les paramètres d’accès au point d’accès Wi-Fi sont erronésLa fenêtre pop-up s’affiche si une des demandes suivantes est faite- S’approcher du point d’accès Wi-Fi puis cliquer sur le bouton de validation pour relancer la connexion- Cliquer sur le bouton "Annuler" et l’outil de diagnostic DIAGBOX abandonne la procédure en erreur- Cliquer sur le bouton de réglage et l’outil de diagnostic DIAGBOX se redirige vers l’écran d’écriture manuelle des paramètres Wi-Fi |

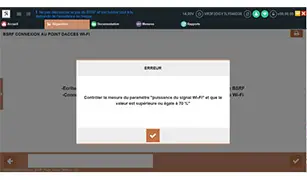

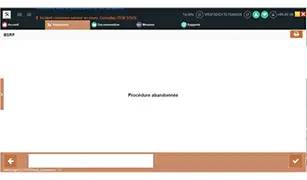

| Les paramètres de connexion sont corrects mais l’outil de diagnostic DIAGBOX est déconnecté du point d’accès Wi-FiL’outil de diagnostic DIAGBOX affiche le message "contrôler la mesure du paramètre "puissance du signal Wi-Fi" et que la valeur est supérieure ou égale à 70 %"Une fois la fenêtre pop-up validée, la procédure est abandonnée |
| L’outil de diagnostic DIAGBOX ne parvient pas à effectuer la connexion à Internet, la procédure se termine en erreur |
