Peugeot 308: Déshabillage - habillage : Siège avant

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules (respecter la réglementation en vigueur dans le pays concerné).

Légende : Symbolisation des opérations .

1. Outillage

Outil	Référence	Désignation

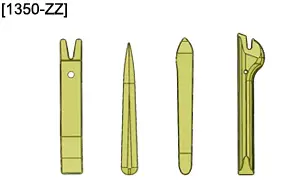

	[1350-ZZ] (*)	Outils de dégarnissage

2. Opérations préliminaires

ATTENTION : Réaliser les opérations à effectuer avant un débranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Débrancher la ou les batteries de servitude (suivant équipement).

3. Opérations communes

Déposer le siège avant .

4. Déshabillage

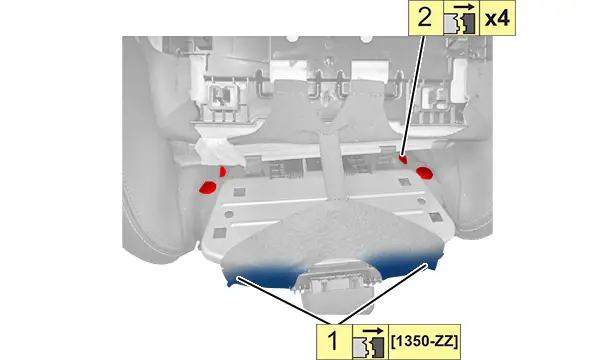

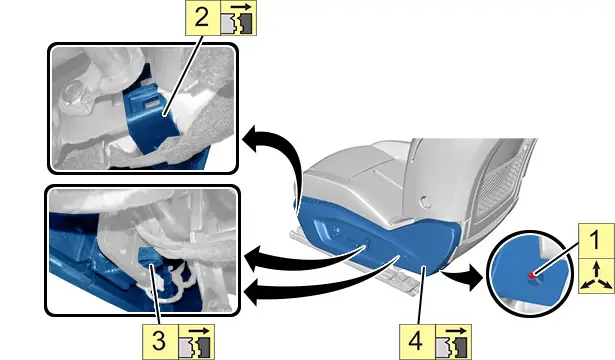

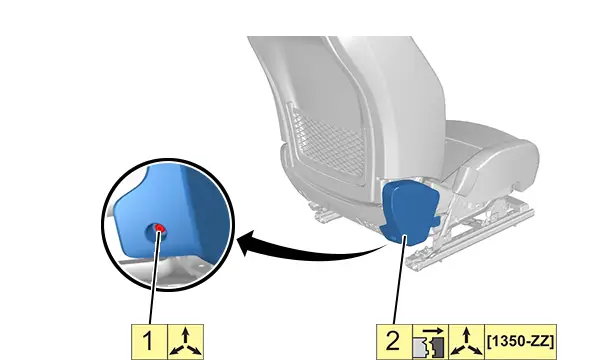

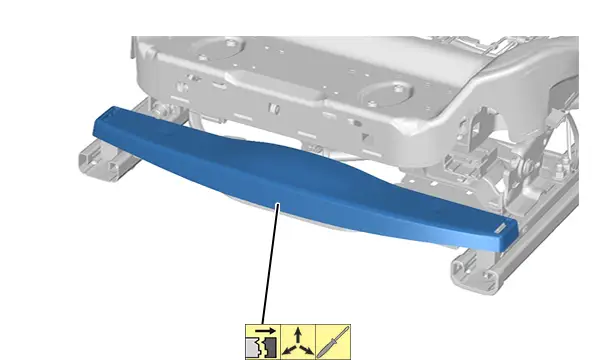

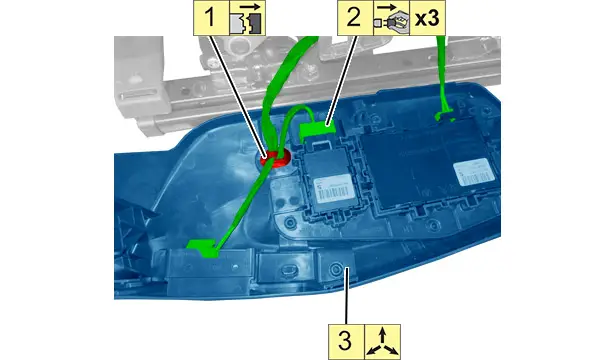

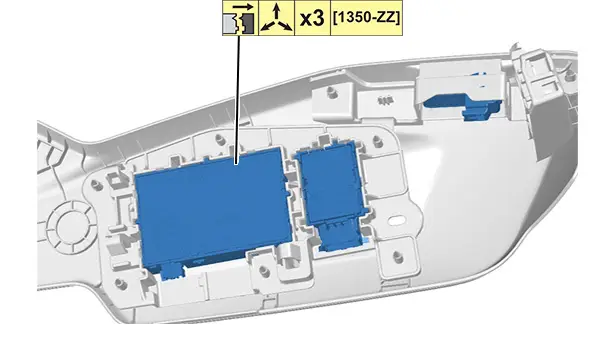

4.1. Garnitures / Commutateurs

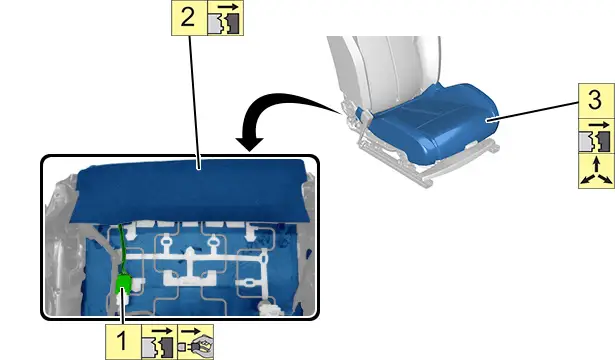

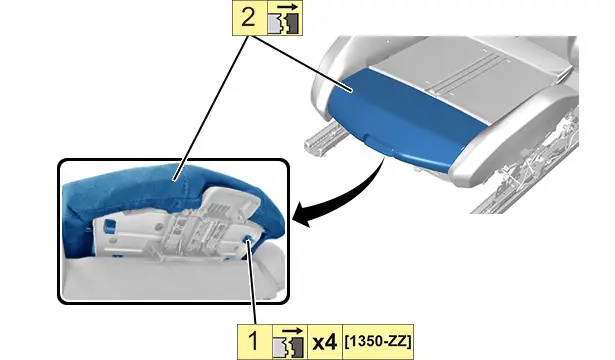

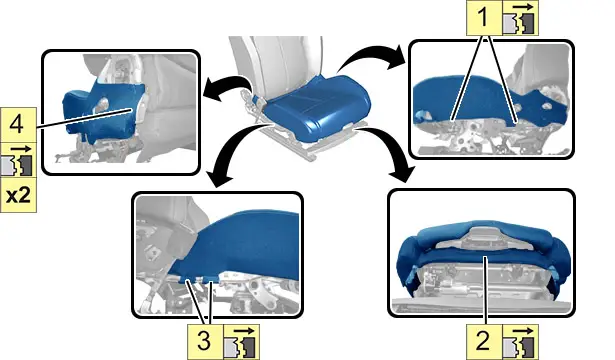

4.2. Coussin garni d’assise

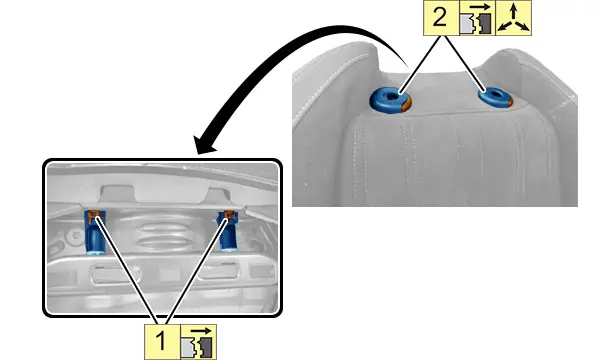

4.3. Appui-tête

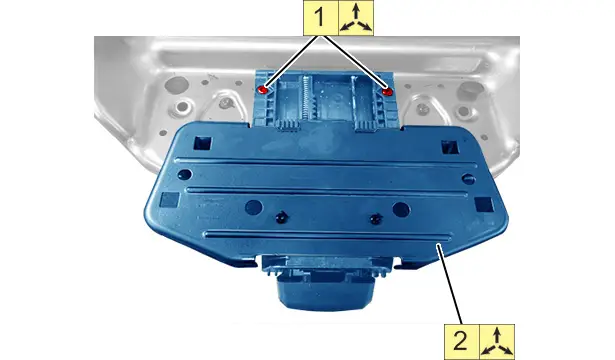

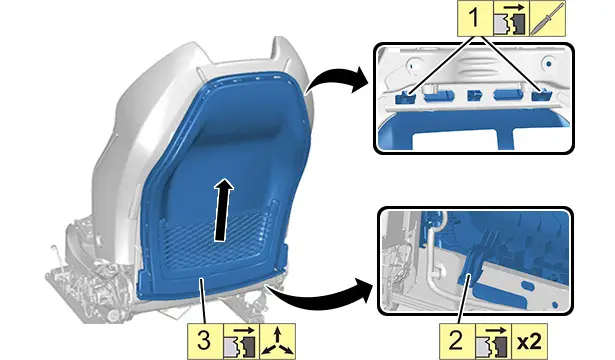

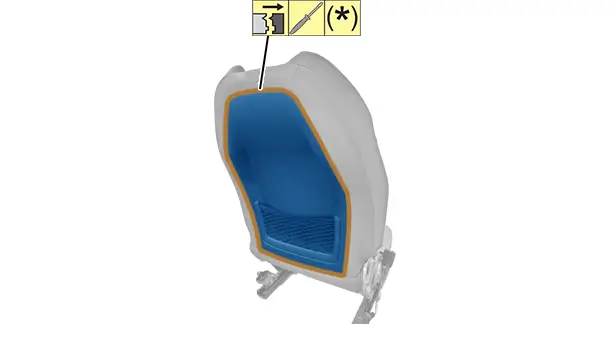

4.4. Coque de dossier / Guide appui-tête

NOTA : Opération à réaliser avec précaution.

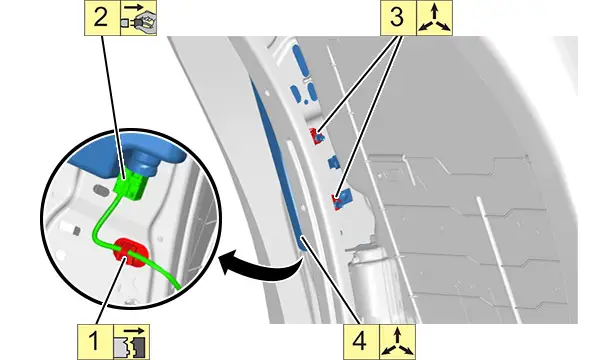

4.5. Coussin gonflable

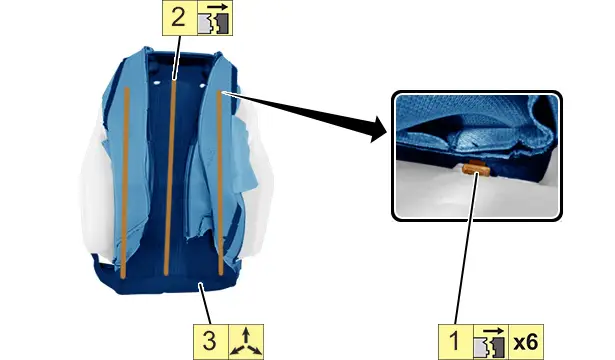

4.6. Coussin garni de dossier

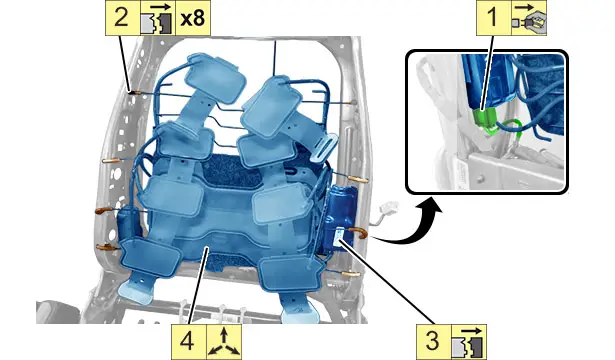

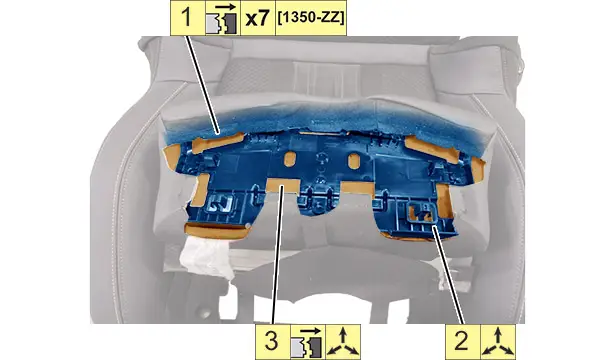

4.7. Nappe lombaire

4.8. Coussin d’assise

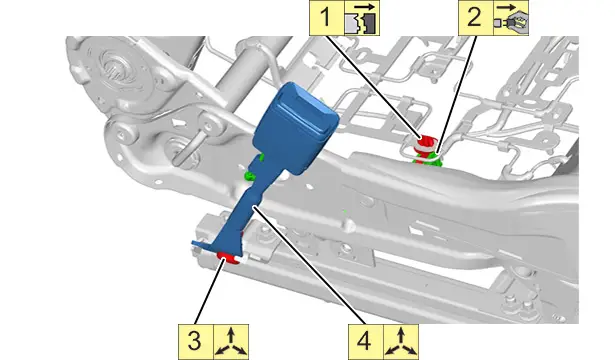

4.9. Brin de boucle

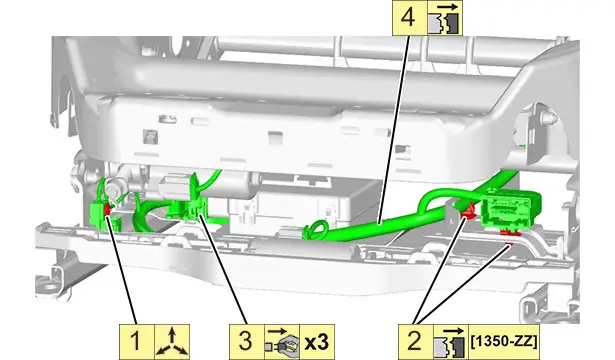

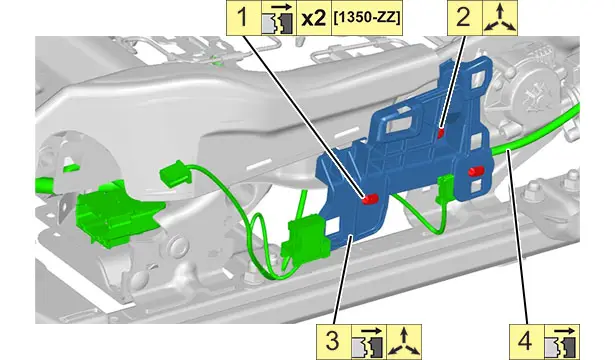

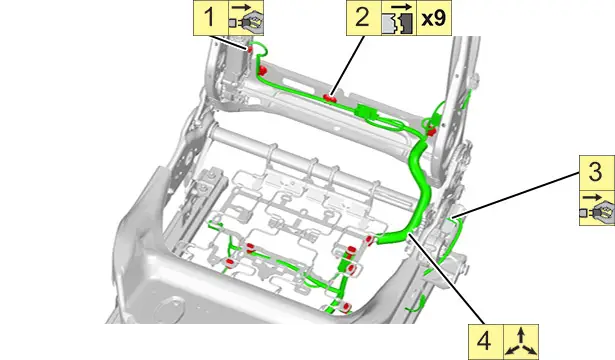

4.10. Faisceau électrique

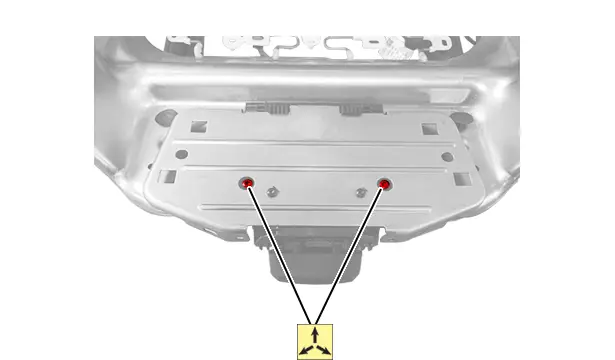

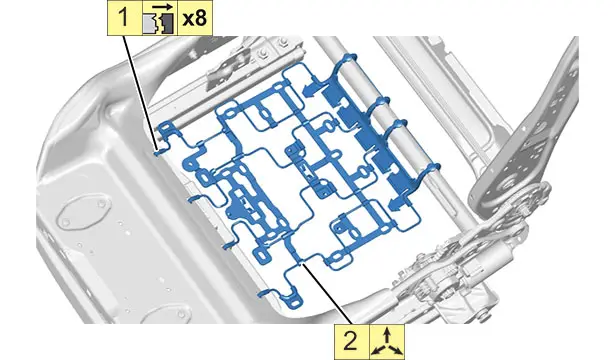

4.11. Nappe d’assise

4.12. Coiffe d’assise

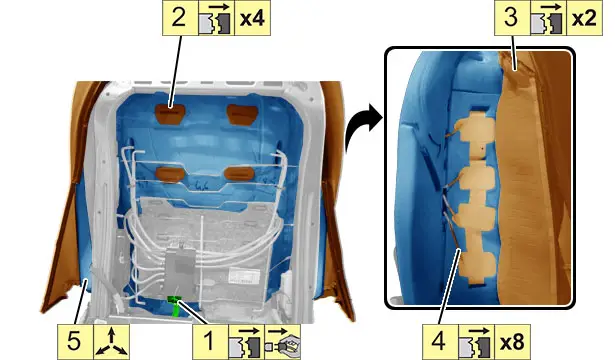

4.13. Coiffe de dossier

5. Habillage

ATTENTION : Respecter les couples de serrage.

Procéder dans l’ordre inverse des opérations de dépose.

6. Opérations complémentaires

ATTENTION : Réaliser les opérations à effectuer après un rebranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Rebrancher la ou les batteries de servitude (suivant équipement).

7. Opérations communes

Reposer le siège avant .

8. Contrôle

Contrôler le fonctionnement des différents équipements.
