Peugeot 308: Dépose - repose : Calculateur de coussins gonflables et prétensionneurs

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules (respecter la réglementation en vigueur dans le pays concerné).

Légende : Symbolisation des opérations .

IMPERATIF : Appliquer les consignes de sécurité coussins gonflables .

IMPERATIF : Appliquer la procédure de mise hors service du système centralisé coussins gonflables .

ATTENTION : Déverrouiller et déconnecter les connecteurs avec précaution ; À la connexion, contrôler le cheminement et le bridage des faisceaux électriques.

ATTENTION : Le débranchement des connecteurs doit se faire sans exercer de sollicitation sur les faisceaux électriques et les connecteurs (Aucune traction sur le faisceau électrique n’est admise).

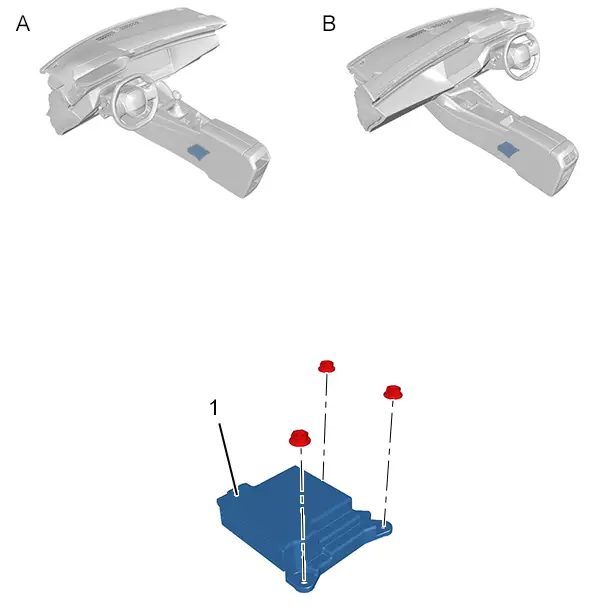

1. Implantation

"A" direction à gauche.

"B" direction à droite.

2. Opérations préliminaires

ATTENTION : Réaliser les opérations à effectuer avant un débranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Débrancher la ou les batteries de servitude (suivant équipement).

Déposer la partie arrière de la console centrale.

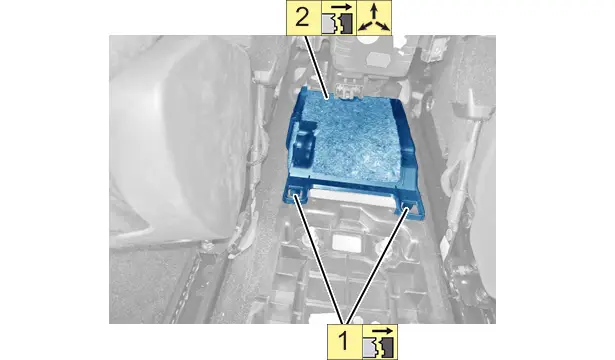

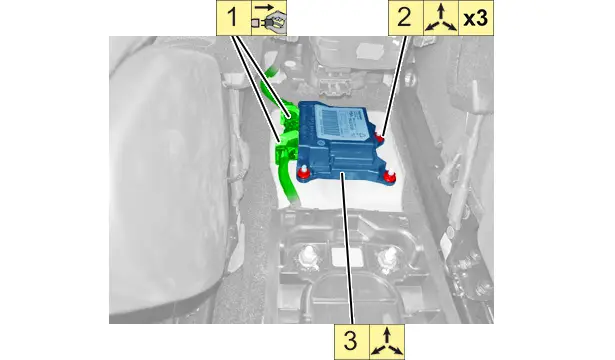

3. Dépose

4. Repose

Procéder dans l’ordre inverse des opérations de dépose.

Reposer la partie arrière de la console centrale.

ATTENTION : Réaliser les opérations à effectuer après un rebranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Rebrancher la ou les batteries de servitude (suivant équipement).

5. Contrôle

IMPERATIF : Appliquer la procédure de mise en service du système centralisé coussins gonflables .

Mettre le contact.

Contrôler le fonctionnement du voyant "coussins gonflables" au combiné.

NOTA : Le voyant s’allume pendant 6 à 8 secondes puis s’éteint.

Si le voyant ne s’éteint pas, effectuer une lecture des codes défauts.

Contrôler le fonctionnement des différents équipements.
