Peugeot 308: Dépose - repose : Ressort de suspension arrière

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules(respecter la réglementation en vigueur dans le pays concerné).

1. Outillage

ATTENTION : Contrôler la présence et l’état des protections caoutchouc sur les coupelles fixes et coulissantes du compresseur de ressort .

2. Opérations préliminaires

Mettre le véhicule sur un pont élévateur 2 colonnes.

Déposer la roue arrière.

3. Dépose

Déposer :

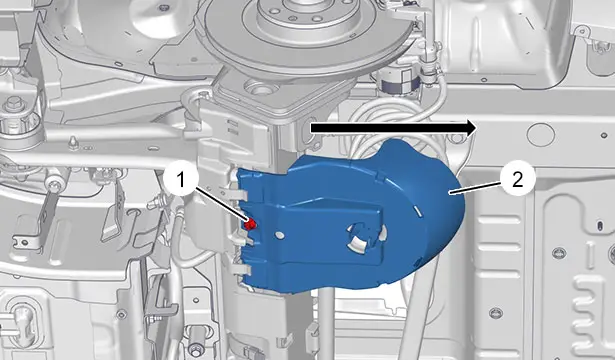

• La vis (1)
• Le cache (2) de traverse arrière (Suivant la flèche )

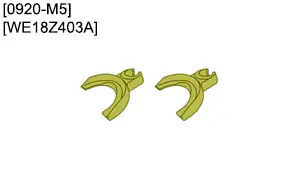

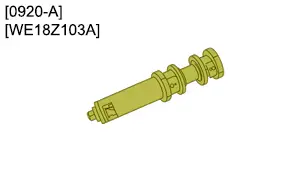

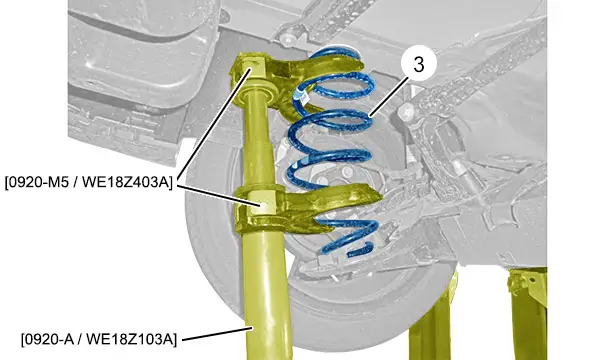

Positionner le compresseur de ressort [0920-A / WE18Z103A] équipé de ses coupelles [0920-M5 / WE18Z403A].

Comprimer le ressort (3) de suspension arrière .

Déposer l’outil de compression [0920-A / WE18Z103A] et le ressort de suspension arrière (3).

Décomprimer le ressort (3) de suspension arrière .

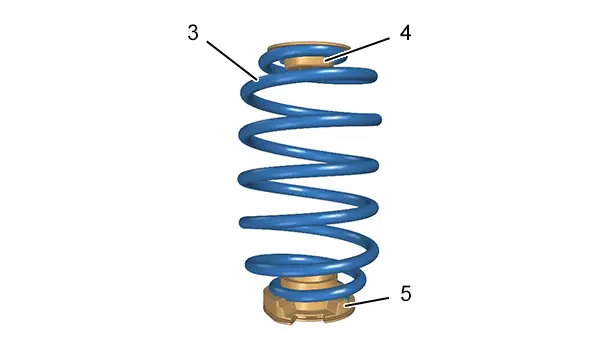

Déposer :

• Le ressort (3) de suspension arrière
• La coupelle supérieure (4)
• La coupelle inférieure (5)

ATTENTION : Ne pas mettre un ressort de suspension en contact direct avec un objet ou un outillage métallique.

ATTENTION : Contrôler l’état du ressort de suspension (absence de traces de chocs, de rayures ou de piqûres de corrosion) ; Le revêtement de peinture du ressort de suspension ne doit pas être détérioré, laissant le métal à nu.

4. Repose

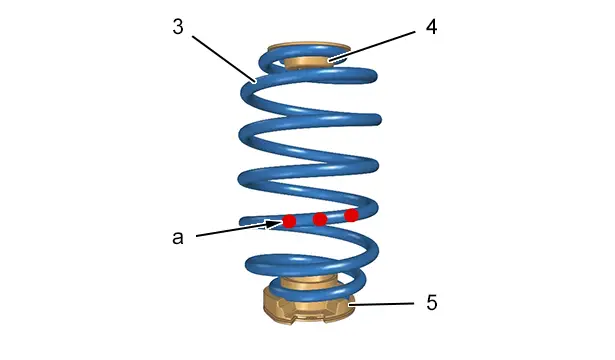

ATTENTION : Les repères couleurs du ressort (3) de suspension arrière doivent être orientés en partie basse vers l’arrière du véhicule (en "a").

Reposer la coupelle supérieure (4) sur le ressort (3) de suspension arrière .

Tourner la coupelle supérieure (4) d’un quart de tour sur le ressort (3) de suspension arrière .

Reposer la coupelle inférieure (5) sur le ressort (3) de suspension arrière .

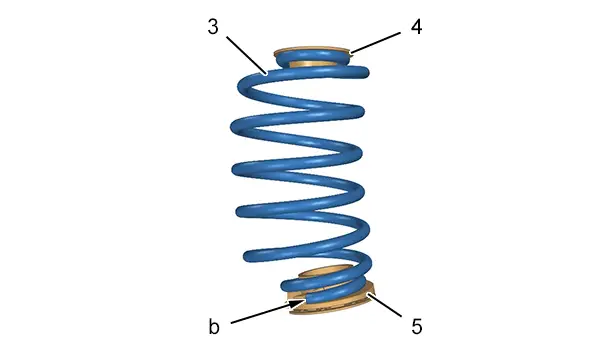

Tourner la coupelle inférieure (5) jusqu’en butée (en "b") sur le ressort (3) de suspension arrière .

Positionner le ressort de suspension arrière (3) dans l’outil de compression [0920-M5 / WE18Z403A], [0920-A / WE18Z103A].

Comprimer le ressort (3) de suspension arrière .

Poser l’outil de compression [0920-M5 / WE18Z403A], [0920-A / WE18Z103A] et le ressort de suspension arrière (3) sur la traverse arrière .

Décomprimer le ressort (3) de suspension arrière .

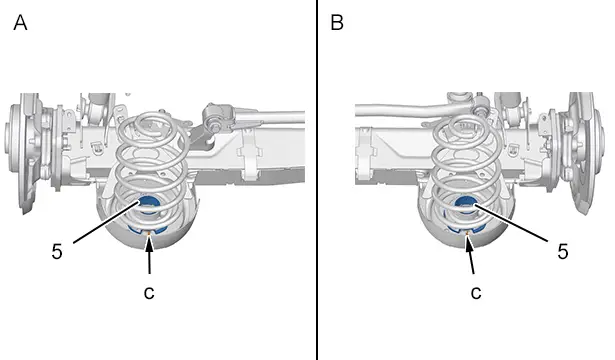

"A" Côté gauche .

"B" Côté droit .

NOTA : Le montage des ressorts sur la traverse arrière n’est pas symétrique.

ATTENTION : Contrôler que la coupelle inférieure (5) est correctement centrée sur la languette(en "c").

Reposer :

• Le cache (2) de traverse arrière
• La vis (1)

5. Opérations complémentaires

Reposer :

• La roue arrière
• Le véhicule sur ses roues
