Peugeot 308: Dépose - repose : Amortisseur arrière

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : La dépose repose des amortisseurs de suspension s’effectue côté par côté.

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules(respecter la réglementation en vigueur dans le pays concerné).

1. Remplacement systématique de pièces

2. Outillage

Outil de levage .

3. Opérations préliminaires

Mettre le véhicule sur un pont élévateur 2 colonnes.

Déposer :

• La roue arrière
• Le pare-boue arrière

4. Dépose

Déposer :

• La vis (1)
• Le cache (2) de traverse arrière (Suivant la flèche )
• Le ressort de suspension arrière

Positionner un outil de levage sous la traverse de train arrière.

Comprimer légèrement le train arrière.

Déposer la vis inférieure (3) de l’amortisseur arrière.

Déposer :

• Les vis (4)
• L’amortisseur arrière (5)

5. Repose

ATTENTION : Respecter les couples de serrage.

CHAINE DE TRACTION MHEV OU CHAINE DE TRACTION THERMIQUE

Couples de serrage :

• Train arrière
• Roues

Reposer :

• L’amortisseur arrière (5)
• Les vis (4)

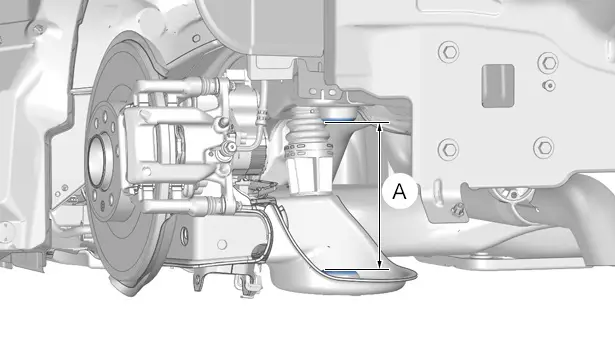

Comprimer légèrement la suspension arrière jusqu’à obtenir une cote "A".

"A" : Europe : 200 mm.

Reposer la vis inférieure (3) de l’amortisseur arrière (5) (Neuve).

Serrer la vis inférieure (3) de l’amortisseur arrière.

Retirer l’outil de levage.

Reposer :

• Le ressort de suspension arrière
• Le cache (2) de traverse arrière
• La vis (1)

6. Opérations complémentaires

Reposer :

• Le pare-boue arrière
• La roue arrière
• Le véhicule sur ses roues
