Peugeot 308: Préparation véhicule neuf : Position du shunt pour configuration du véhicule en mode client - Véhicules PEUGEOT

Peugeot 308 (P5) 2021-2025 Revue Technique / Généralités :: Généralités / Préparation véhicule neuf et présentation statique véhicule neuf / Préparation véhicule neuf : Position du shunt pour configuration du véhicule en mode client - Véhicules PEUGEOT

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Utiliser uniquement une pince isolée pour réaliser les opérations.

Le mode parc est une fonction qui permet d’économiser la consommation de la batterie pendant le stationnement sur parc, en désactivant une partie des équipements du véhicule.

ATTENTION : Le véhicule doit être livré au client en "mode client" (Configuration d’utilisation normale ).

ATTENTION : Lorsque le shunt est en position parc : Appuyer sur la pédale d’embrayage pour démarrer le moteur(selon la version du boîtier de servitude intelligent).

NOTA : Selon les véhicules, les fusibles et les shunts amovibles se trouvent dans le vide-poches de la planche de bord , dans le cendrier , dans le vide-poches de la porte avant gauche ou en réserve dans la boîte à fusibles .

1. Spécificité pour les véhicules équipés des fonctions d’appel d’urgence et d’assistance

Véhicules équipés de boutons d’appel d’urgence et d’assistance :

  • Après la configuration en mode client
  • Mettre le contact
  • Attendre 5 secondes
  • Contrôler que la LED "SOS" du bouton d’appel d’urgence n’est pas allumée en rouge (Fixe ou clignotant )

NOTA : Si la LED "SOS" du bouton d’appel d’urgence s’allume en rouge ou si aucun allumage, le mentionner sur la "check-list préparation véhicule neuf".

2. Implantation et intervention

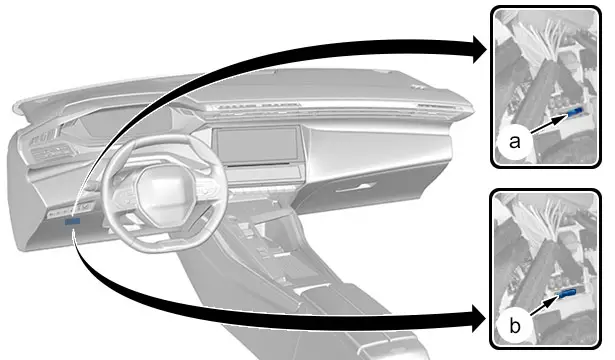

308 (P5).

408 (P54) - 408 Malaisie (P54C).

408 X Chine (P54C).

"a" Configuration parc.

"b" Configuration client.

IMPERATIF : Un positionnement non conforme du shunt en configuration client peut provoquer un risque de déconnexion du shunt en roulage.

ATTENTION : La position du shunt sur un boîtier de servitude intelligent (VSM1) est inversée par rapport à un boîtier de servitude intelligent (BSI1).

Mode opératoire :

  • Positionner le véhicule sur un emplacement adapté
  • Ouvrir la porte avant gauche et leurrer le système électrique en fermant mécaniquement le pêne de la serrure de porte
  • Vérifier la fermeture des autres ouvrants du véhicule
  • Déposer la trappe d’accès aux fusibles
  • Vérifier que le contact est coupé et enlever la clé de contact
  • Vérifier qu’aucun outil n’est connecté sur la prise de diagnostic

ATTENTION : Attendre 4 minutes sans aucune action sur un équipement électrique.

Mode opératoire(suite) :

  • Retirer le shunt de la position parc "a"
  • Attendre 15 secondes
  • Placer le shunt en position client "b" ; À l’aide d’une pince isolée
  • Appuyer simultanément sur les deux extrémités du shunt ; À l’aide d’une pince isolée
  • Contrôler la conformité du positionnement du shunt à l’aide d’un éclairage adapté
  • Remettre en position le pêne de la serrure de porte
  • Remettre le contact
  • Attendre une seconde
  • Couper le contact
  • Reposer la trappe d’accès aux fusibles
  • Vérifier l’affleurement de la trappe d’accès aux fusibles
