IMPERATIF : Respecter les consignes de sécurité et de propreté
.
IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules (respecter la réglementation en vigueur dans le pays concerné).
Légende : Symbolisation des opérations
.

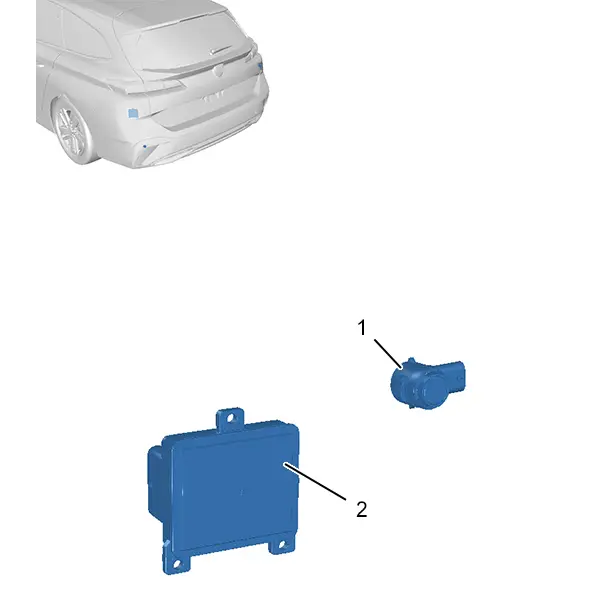

1. Implantation
Repère | Désignation | Quantité |
(1) | Capteurs d’aide au stationnement | 4 |
(2) | Radars d’angle arrière | 2 |
2. Outillage
Outil | Référence | Désignation |

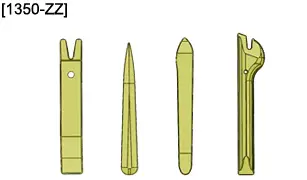

| [1350-ZZ] (*) | Outils de dégarnissage |
3. Opérations préliminaires
ATTENTION : Réaliser les opérations à effectuer avant un débranchement de la batterie de servitude
.
ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.
Débrancher la ou les batteries de servitude (suivant équipement).
ATTENTION : Ne pas effectuer de rotation du capteur de proximité .
ATTENTION : Ne pas laisser tomber le capteur de proximité, ne pas taper sur la membrane, ne pas utiliser d’outil tranchant, ne pas enfoncer d’instrument dans la partie résineuse, ne pas toucher la connectique, ne pas appliquer de force latérale ou de rotation sur l’anneau extérieur et la membrane du capteur de proximité.
Déposer le pare-chocs arrière
.
4. Dépose

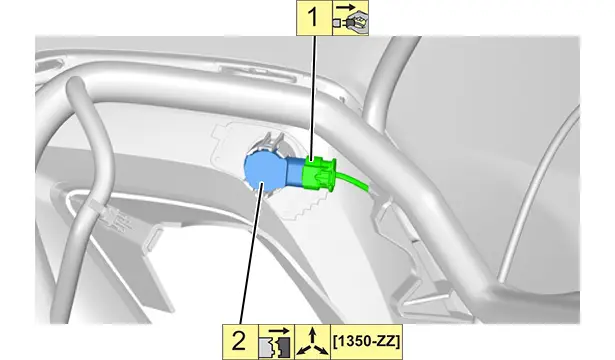

4.1. Capteur de proximité

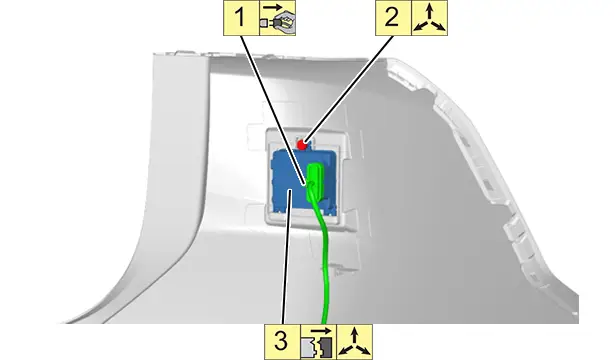

4.2. Radar d’angle arrière
5. Repose
Procéder dans l’ordre inverse des opérations de dépose.
6. Opérations complémentaires
Reposer le pare-chocs arrière
.
ATTENTION : Réaliser les opérations à effectuer après un rebranchement de la batterie de servitude
.
ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.
Rebrancher la ou les batteries de servitude (suivant équipement).
7. Contrôle
Contrôler le fonctionnement des différents équipements.
