Peugeot 308: Dépose - repose : Capteur de proximité de pare-chocs avant / Capteur d’angle mort

Peugeot 308 (P5) 2021-2025 Revue Technique / Carrosserie :: Partie avant / Pare-chocs avant / Dépose - repose : Capteur de proximité de pare-chocs avant / Capteur d’angle mort

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules(respecter la réglementation en vigueur dans le pays concerné).

Légende : Symbolisation des opérations .

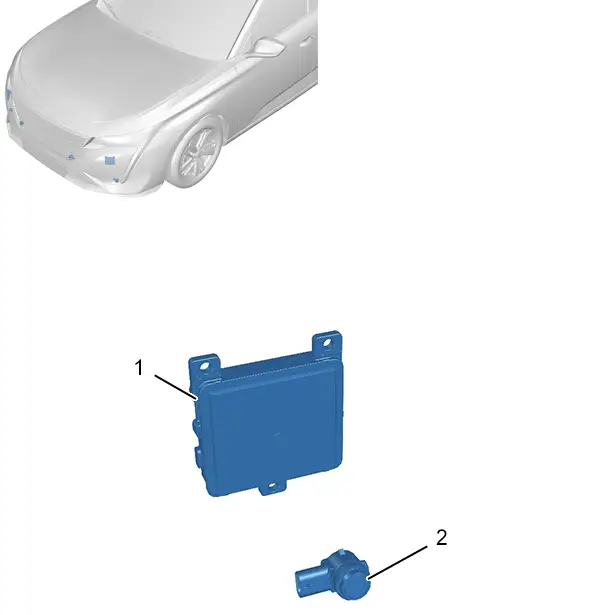

1. Implantation

Repère Désignation Quantité
(1) Capteur d’angle mort 2
(2) Capteur de proximité de pare-chocs avant 4

2. Outillage

Outil Référence Désignation

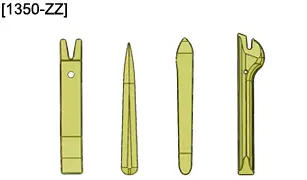

[1350-ZZ] (*) Outils de dégarnissage
(*) Utiliser un équipement d’atelier courant si l’outil spécial n’est pas disponible

3. Opérations préliminaires

ATTENTION : Réaliser les opérations à effectuer avant un débranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Débrancher la ou les batteries de servitude(suivant équipement).

ATTENTION : Ne pas laisser tomber le capteur de proximité, ne pas taper sur la membrane, ne pas utiliser d’outil tranchant, ne pas enfoncer d’instrument dans la partie résineuse, ne pas toucher la connectique, ne pas appliquer de force latérale ou de rotation sur l’anneau extérieur et la membrane du capteur de proximité.

ATTENTION : Ne pas effectuer de rotation du capteur de proximité .

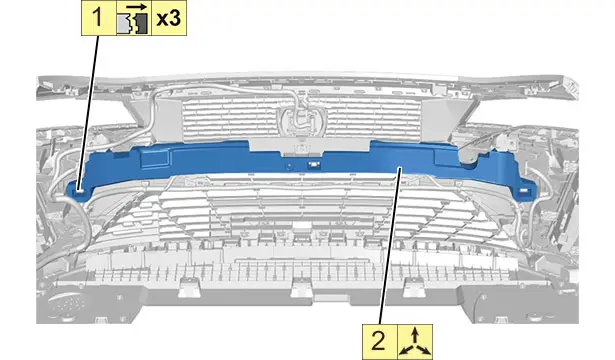

Déposer le pare-chocs avant .

4. Dépose

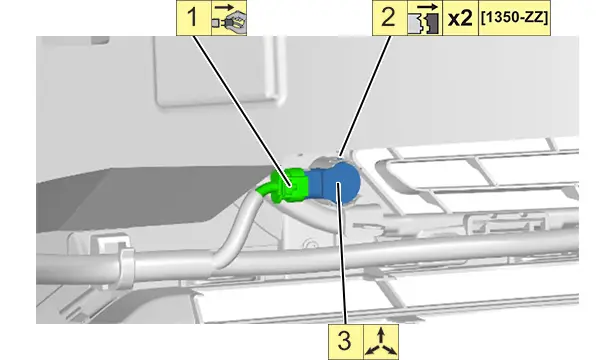

4.1. Capteur de proximité de pare-chocs avant

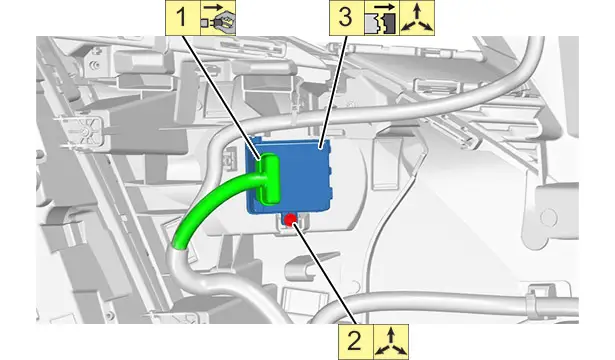

4.2. Capteur d’angle mort (Côté gauche )

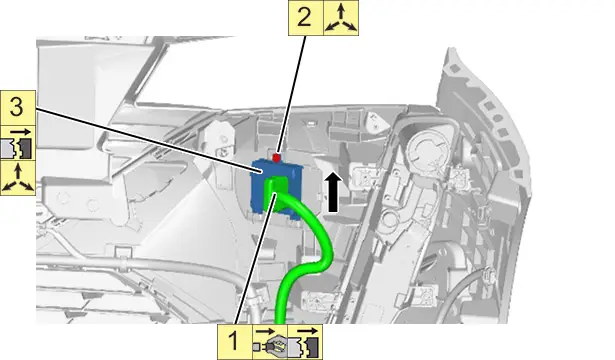

4.3. Capteur d’angle mort (Côté droit )

5. Repose

Procéder dans l’ordre inverse des opérations de dépose.

6. Opérations complémentaires

Reposer le pare-chocs avant .

ATTENTION : Réaliser les opérations à effectuer après un rebranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Rebrancher la ou les batteries de servitude(suivant équipement).

7. Contrôle

Contrôler le fonctionnement des différents équipements.
