Peugeot 308: Démontage : Bas moteur

IMPERATIF : Respecter les consignes de sécurité et de propreté .

1. Outillage

Matériel : Pince à segment.

2. Préparation

Fixer le moteur sur le chevalet.

Vidanger l’huile du moteur.

Déposer :

• La culasse
• Le joint de culasse
• La pompe à eau
• Le capteur de pression d’huile
• Le collecteur d’entrée d’eau
• Le capteur de cliquetis
• Le refroidisseur d’huile
• La pompe à huile

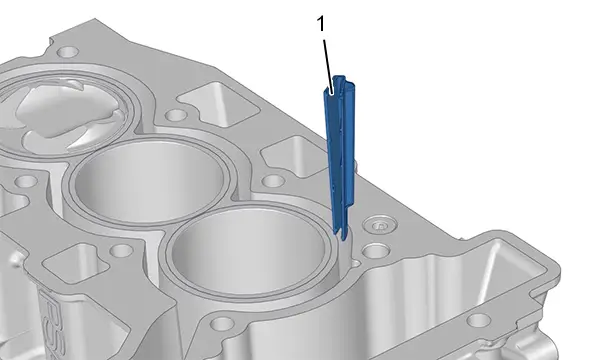

ATTENTION : Risque de destruction du moteur par surchauffe en cas d’absence du déflecteur (1) de liquide de refroidissement moteur ou de mauvais montage.

Déposer le déflecteur (1).

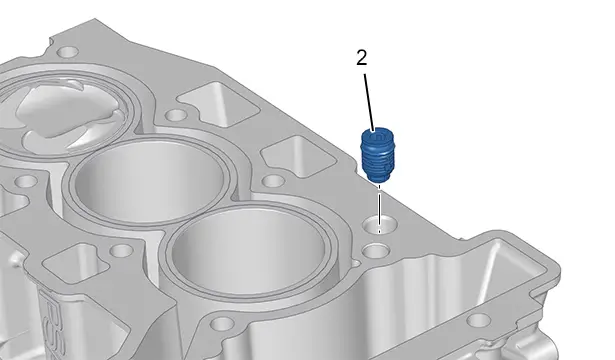

Déposer le clapet antiretour d’huile (2).

3. Vilebrequin

Déposer :

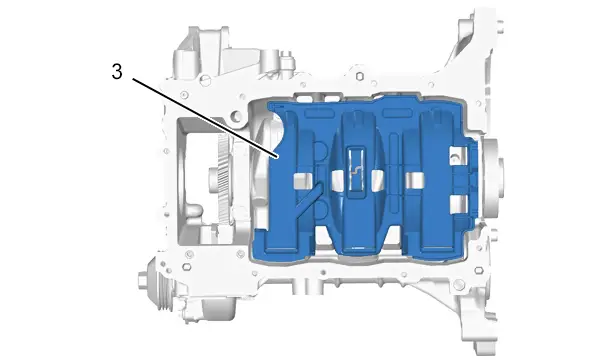

• La tôle antiémulsion (3)
• Le pignon d’arbre d’équilibrage

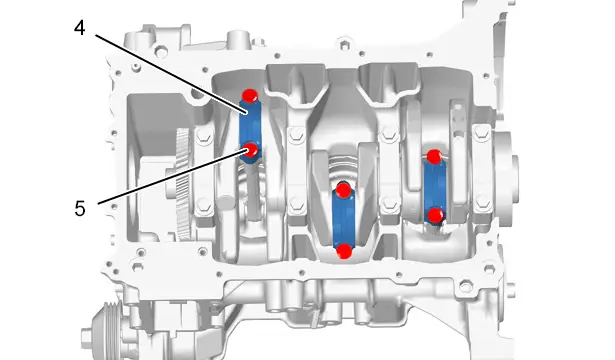

ATTENTION : Repérer le sens de montage des chapeaux de bielles (4) avant dépose.

Déposer :

• Les vis (5)
• Les chapeaux de bielles (4)

Tourner légèrement le vilebrequin pour désolidariser les bielles.

ATTENTION : Ne pas intervertir les chapeaux de bielles (4).

Reposer :

• Les chapeaux de bielles (4)
• Les vis (5)

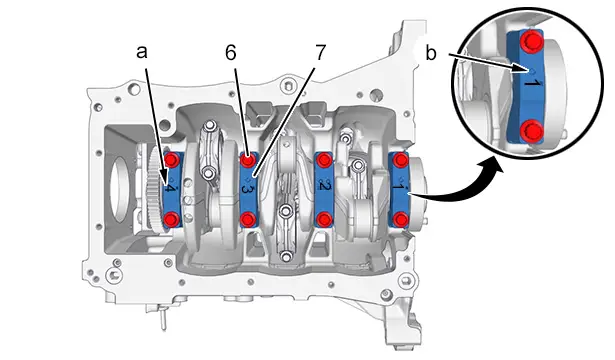

ATTENTION : Repérer le sens de montage des chapeaux de paliers de vilebrequin (7) avant dépose.

Les chapeaux de paliers de vilebrequin (7) sont numérotés de 1 à 4(en "a") (Cylindre 1 côté volant moteur ).

La partie creuse de chaque palier de vilebrequin (7) (en "b") doit être orientée côté échappement.

Déposer :

• Les vis (6)
• Les chapeaux de paliers de vilebrequin (7)

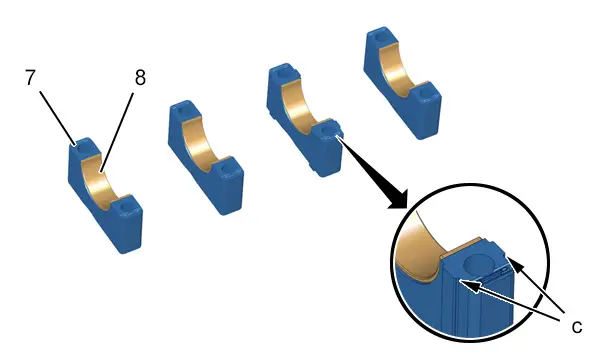

Déposer les demi-coussinets lisses (8) de vilebrequin des chapeaux de paliers de vilebrequin (7).

NOTA : Le palier numéro 2 est plus large (en "c") pour maintenir les cales de jeu latéral de vilebrequin.

ATTENTION : Ne pas détériorer de pièces lors de la dépose du vilebrequin.

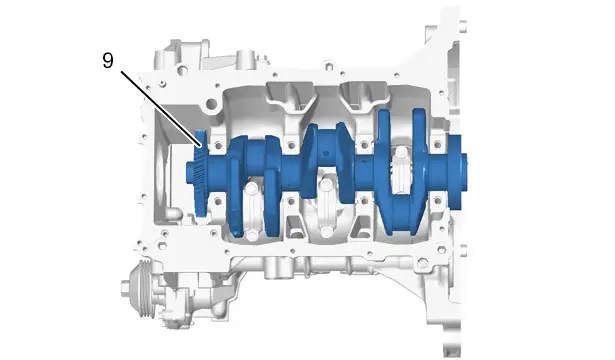

Déposer le vilebrequin (9) du carter-cylindres .

4. Demi-coussinets de paliers de vilebrequin

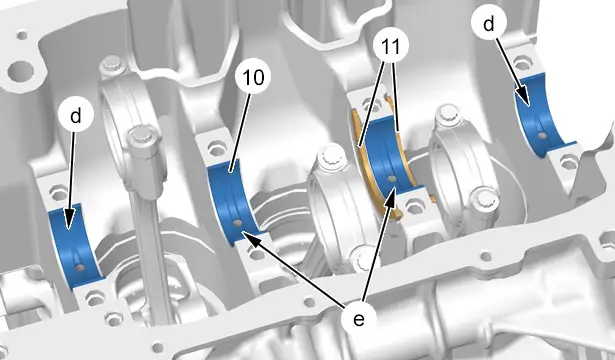

ATTENTION : Les demi-coussinets des paliers de vilebrequin (10) numérotés 1 et 4 sont partiellement rainurés(en "d").

ATTENTION : Les demi-coussinets des paliers de vilebrequin (10) numérotés 2 et 3 sont entièrement rainurés(en "e").

Déposer :

• Les deux demi-flasques de jeu latéral de vilebrequin (11) sur le palier n°2
• Les demi-coussinets rainurés (10) de paliers de vilebrequin

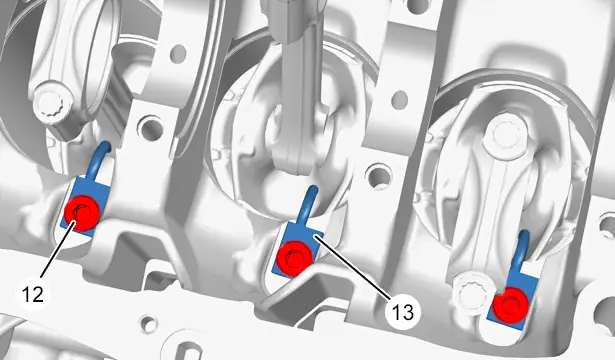

5. Gicleurs d’huile refroidissement fond de piston(suivant équipement)

Déposer :

• Les vis (12)(suivant équipement)
• Les gicleurs de refroidissement de fond de piston (13)(suivant équipement)

6. Ensembles bielles/pistons

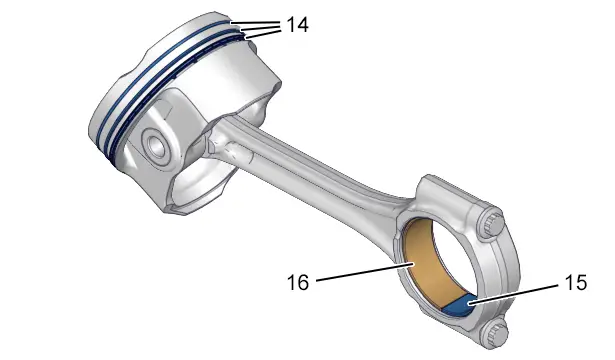

Déposer les demi-coussinets supérieurs (16) et inférieurs (15).

ATTENTION : Seuls les demi-coussinets inférieurs (15) de bielles sont classés.

Déposer les segments (14) ; À l’aide d’une pince à segments .
