Peugeot 308: Dépose - repose : Démarreur 48 V

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules(respecter la réglementation en vigueur dans le pays concerné).

1. Outillage

Matériel : Sac isolant.

2. Opérations préliminaires

Mettre le véhicule sur un pont élévateur 2 colonnes .

IMPERATIF : Mettre le véhicule hors tension .

Déposer :

• Le cache-style
• La roue avant droite
• Le pare-boue avant droit
• La protection sous moteur

Écarter le compresseur de réfrigération (Sans ouvrir le circuit de réfrigération ).

Déposer le galet tendeur dynamique .

3. Dépose

Desserrer les colliers (1).

Écarter :

• Le raccord d’entrée d’air (2)
• Le raccord de sortie d’air (3)

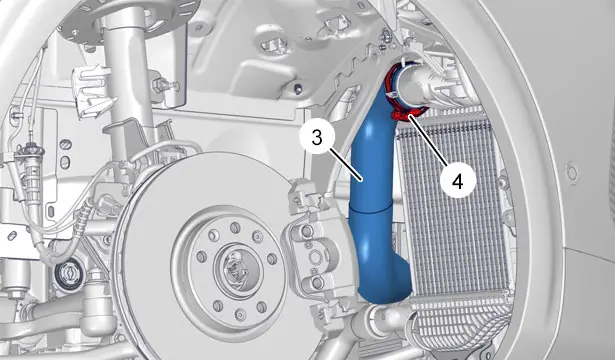

Desserrer le collier (4)(suivant équipement).

Écarter le raccord de sortie d’air (3)(suivant équipement).

Déposer :

• Les vis (5)
• Le raccord d’entrée d’air (2) (Suivant la flèche )
• Le raccord de sortie d’air (3) (Suivant la flèche )

Desserrer les 2 raccords (7).

Écarter les tuyaux de prise de pression (8) et (9).

Déconnecter le connecteur (en "a").

Déposer :

• L’écrou (6)
• Le capteur de pression différentielle (10) du filtre à particules

Déposer :

• Les obturateurs (11)
• Les 2 écrous (13)

Dégager les faisceaux électriques de puissance (12), (14).

IMPERATIF : Mettre le connecteur du circuit électrique de puissance dans un sac isolant(en "b").

Déconnecter le connecteur du démarreur 48 V(en "c").

NOTA : Pour décoller les bagues de centrage du démarreur 48 V (16), frapper sur la tête des vis ; À l’aide d’un marteau.

Desserrer la vis (17) de quelques tours.

Déposer :

• La vis (15)
• Le démarreur 48 V (16) (Par le dessous )

4. Repose

CHAINE DE TRACTION MHEV

ATTENTION : Respecter les couples de serrage.

Couples de serrage :

• Éléments de la chaîne de traction hybride
• Moteur
• Roues

ATTENTION : Contrôler la présence des bagues de centrage.

Reposer :

• Le démarreur 48 V (16)
• Les vis (15), (17)

Déposer le sac isolant (en "b").

Reposer :

• Les faisceaux électriques de puissance (12), (14)
• Les 2 écrous (13)
• Les obturateurs (11)

Reconnecter le connecteur sur le démarreur 48 V (16)(en "c").

Reposer :

• Le capteur de pression différentielle (10) du filtre à particules
• L’écrou (6)

Reconnecter le connecteur (en "a").

Accoupler les tuyaux de prise de pression (8), (9).

Serrer les raccords (7).

Reposer :

• Le raccord d’entrée d’air (2)
• Le raccord de sortie d’air (3)
• Les vis (5)

Serrer les colliers (1), (4).

5. Opérations complémentaires

Reposer :

• Le galet tendeur dynamique
• Le compresseur de réfrigération
• Le cache-style
• La protection sous moteur
• Le pare-boue avant droit
• La roue avant droite
• Le véhicule sur ses roues

IMPERATIF : Mettre le véhicule sous tension .
