Peugeot 308: Remise en état : Étrier de frein avant

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules (respecter la réglementation en vigueur dans le pays concerné).

1. Remplacement systématique de pièces

Désignation	Quantité (par étrier)
Vis colonnette	2
Protection (Colonnette )	2
Joint de protection	1

2. Outillage

Outil	Référence	Désignation

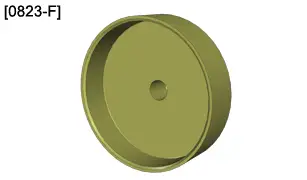

	[0823-F]	Tampon de montage

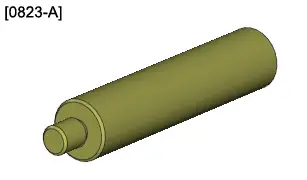

	[0823-A]	Poignée

3. Opération préliminaire

Déposer l’étrier de frein avant .

4. Remise en état

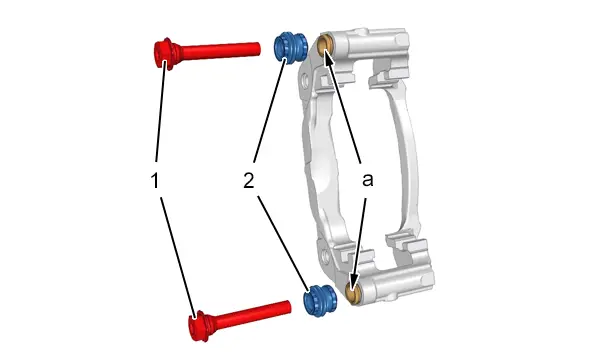

4.1. Vis colonnettes : Avec disques de frein avant de diamètre 330/283 mm

Déposer :

• Les vis colonnettes (1)
• Les protections (2)

NOTA : Pour la repose des protections (2) ; Lubrifier avec du savon.

Graisser les colonnettes neuves (1) (berlingot fourni dans le kit de remise en état).

Reposer :

• Les protections (2) (neuves) (en "a")
• Les vis colonnettes (1) (neuves)

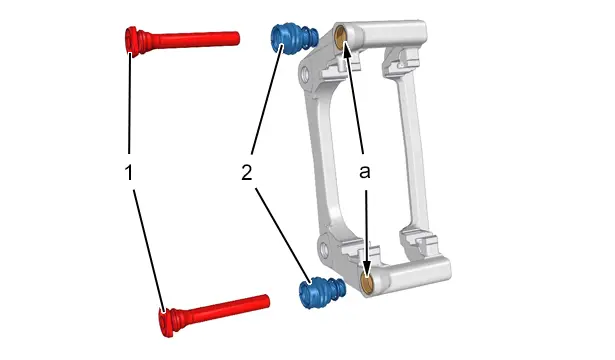

4.2. Vis colonnettes : Avec disques de frein avant de diamètre 304 mm

Déposer :

• Les vis colonnettes (1)
• Les protections (2)

NOTA : Pour la repose des protections (2) ; Lubrifier avec du savon.

Graisser les colonnettes neuves (1) (berlingot fourni dans le kit de remise en état).

Reposer :

• Les protections (2) (neuves) (en "a")
• Les vis colonnettes (1) (neuves)

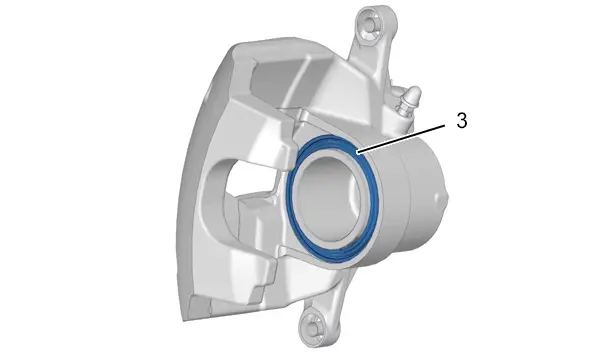

4.3. Piston d’étrier de frein avant : Avec disques de frein avant de diamètre 330/304 mm

(3) Joint de protection .

ATTENTION : Nettoyer l’étrier de frein à l’aide d’un produit nettoyant frein recommandé.

Déposer le joint de protection (3).

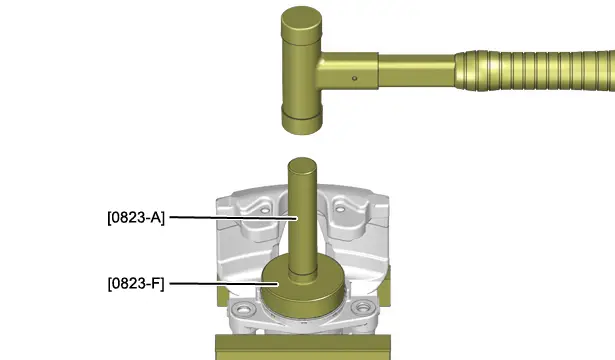

Mettre en place le joint de protection (3) neuf ; À l’aide des outils [0823-A], [0823-F] et d’un maillet.

Contrôler le positionnement du joint de protection (3).

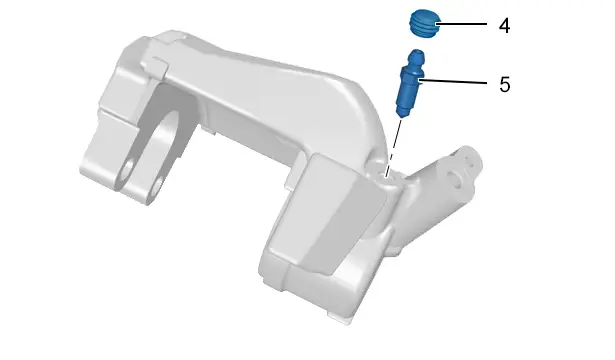

4.4. Vis de purge d’étrier de frein

Déposer :

• Le bouchon (4)
• La vis de purge (5)

Reposer :

• La vis de purge (5)
• Le bouchon (4)

5. Opération complémentaire

Reposer l’étrier de frein avant .
