Peugeot 308: Remontage : Haut moteur

IMPERATIF : Respecter les consignes de sécurité .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules (respecter la réglementation en vigueur dans le pays concerné).

ATTENTION : Cette méthode est destinée au remplacement d’éléments défectueux internes à la culasse. En cas de détérioration de la culasse, la remplacer par une culasse neuve.

1. Remplacement systématique de pièces

Désignation	Quantité
Joints de queues de soupapes	12
Joint de culasse	1
Vis de culasse	11

2. Outillage

NOTA : Utiliser les produits recommandés par le constructeur .

Matériel :

• Compresseur de ressort de soupape (Type U.43 LA)
• Support de culasse (Type U.43)

Outil	Référence	Désignation

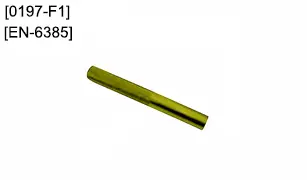

	[0197-F1][EN-6385]	Outil de repose des joints de queue de soupape

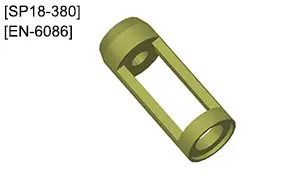

	[SP18-380][EN-6086]	Presse-coupelles

3. Opération préliminaire

Contrôler la planéité de la culasse .

4. Repose des soupapes

4.1. Repose des joints de queues de soupapes

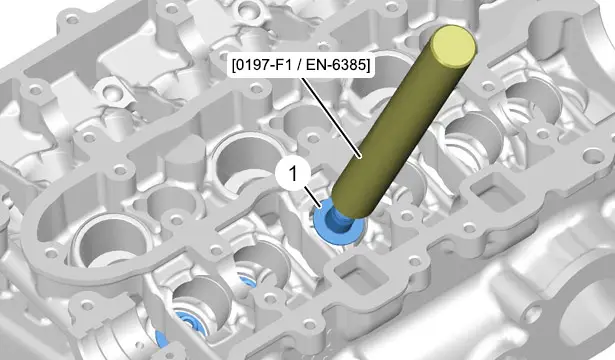

Les joints (1) des queues des soupapes doivent être mis en place à la main et en butée dans leur logement.

Reposer les joints de queues de soupapes (1) (neufs) ; À l’aide de l’outil [0197-F1 / EN-6385].

Lubrifier et reposer les soupapes ; À l’aide d’huile moteur .

4.2. Repose des ressorts de soupapes

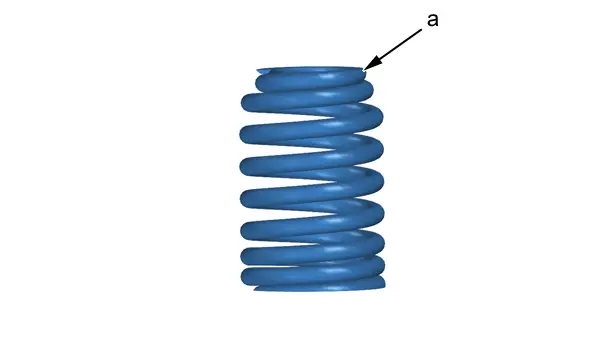

NOTA : Sens de montage des ressorts de soupapes petit diamètre vers le haut (en "a").

Reposer les ressorts de soupapes .

4.3. Repose des soupapes

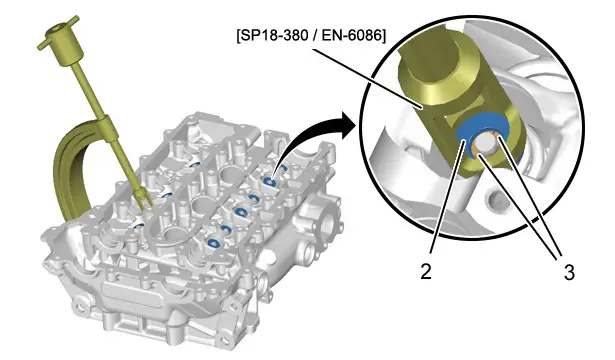

Reposer la coupelle supérieure (2).

Positionner l’outil de compression des ressorts de soupapes sur la coupelle (2) ; À l’aide de l’outil [SP18-380 / EN-6086].

Comprimer les ressorts de soupapes.

Reposer les demi-cônes (3) de soupapes.

Déposer :

• Le compresseur de ressort de soupape
• L’outil [SP18-380 / EN-6086]

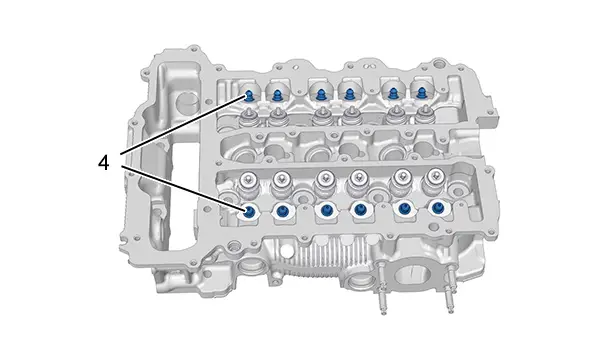

4.4. Repose des poussoirs hydrauliques

ATTENTION : Lubrifier le corps des poussoirs hydrauliques (4) ; Avec de l’huile moteur.

Reposer les poussoirs hydrauliques (4).

5. Repose de la culasse

ATTENTION : Respecter les couples de serrage .

Reposer la culasse .
