Peugeot 308: Remplacement : Éléments pyrotechniques (Après déclenchement des coussins gonflables et des ceintures de sécurité)
IMPERATIF : Respecter les consignes de sécurité et de propreté
.
1. Pièces nécessaires
Remplacer (En cas de chocs et après chaque déclenchement) :
- Les connecteurs spécifiques des générateurs de gaz doivent être remplacés s’ils sont détériorés
- Le calculateur de coussins gonflables et prétensionneurs
- Les éléments listés dans la colonne "Remplacements obligatoires" (suivant équipement)
2. Déclenchement avec ou sans collision
| Dispositifs pyrotechniques déclenchés | Remplacements obligatoires | Remplacements facultatifs |
| Coussin gonflable conducteur | Coussin gonflable conducteur - Volant de direction - Capteur d’angle volant de direction / Commande sous volant de direction | Colonne de directionContrôler le montage et l’état des pièces d’environnement et des faisceaux électriques (Remplacer les pièces défectueuses) |
| Coussin gonflable passager sous peau de planche de bord | Coussin gonflable passager - Planche de bord | Contrôler le montage, les jeux et affleurements et l’état des pièces d’environnement et des faisceaux électriques (Remplacer les pièces défectueuses) |
| Coussin gonflable passager avec bandeau | Coussin gonflable passager | |
| Coussin gonflable passager sous la garniture du pavillon | Coussin gonflable passager - Garniture de pavillon | |
| Coussin gonflable de pavillon | Coussin gonflable de pavillon ; Garniture de pavillon | Pièces adjacentes défectueuses ou pavillon |
| Coussin gonflable latéral thorax avant sous coiffe | Coussin gonflable latéral ; Siège avant ; Brin boucleEnrouleur pyrotechnique ; Capteur de glissière de siège électriqueGarniture de porte | Réglage en hauteur de la ceinture de sécurité avant ; Contrôler les fixations du siège |
| Coussin gonflable latéral thorax arrière sous coiffe (Déclenchement combiné avec thorax avant) | Coussin gonflable latéral thorax ; Garniture de porte | Côté chocVitre ; joint ; Mécanisme de lève-vitre ; Faisceau de porte et autres accessoires détériorés |
| Coussin gonflable genoux conducteur (Déclenchement combiné avec coussin gonflable conducteur et passager) | Coussin gonflable ; Planche de bord | gaines de colonne de direction ; Éléments inférieurs de planche de bord |
| Siège équipé d’anti-sous-marinage actif | Coussin gonflable | Siège concerné |
| Brin boucle pyrotechnique (Déclenchement simultané avec coussin gonflable conducteur et passager) | Brin boucle pyrotechnique | Si ceinture de sécurité déclenchée (Enrouleur pyrotechnique : Réglage de renvoi ; Garniture et armature de siège si détérioration) |
| Enrouleur pyrotechnique (Déclenchement simultané avec coussin gonflable conducteur et passager) | Enrouleur pyrotechnique Réglage de renvoi | Si ceinture de sécurité déclenchée : Brin boucle (Si détérioré) |
| Retour de sangle du brin boucle | Ensemble brin boucle et retour de sangle | Si ceinture de sécurité déclenchée : Réglage de renvoi |
| Capot actif chocs piétons | Capteur de force de détection choc piéton, capteur accélérométrique de détection choc piéton, calculateur de détection choc piéton, actionneurs, compas, cache-compas (suivant équipement) | Contrôler les faisceaux électriques et connecteurs |
| Arceaux de sécurité (Coupé cabriolet) | Cassette d’arceaux ; Boîtier retournement | - |
NOTA : En cas de véhicule équipé de 2 coussins gonflables latèraux thorax (avant et arrière), remplacer les 2 coussins gonflables même si un des coussins gonflables ne s’est pas déclenché.
3. Méthodes de visualisation des éléments déclenchés
3.1. Enrouleur(s) de ceintures pyrotechniques
Le déclenchement d’un enrouleur de ceinture de sécurité pyrotechnique est signalé par :
- Allumage du témoin du coussin gonflable latéral au combiné
- Un code défaut enregistré et lu avec l’outil de diagnostic
- Un bruit de billes caractéristique constaté après dépose de l’enrouleur

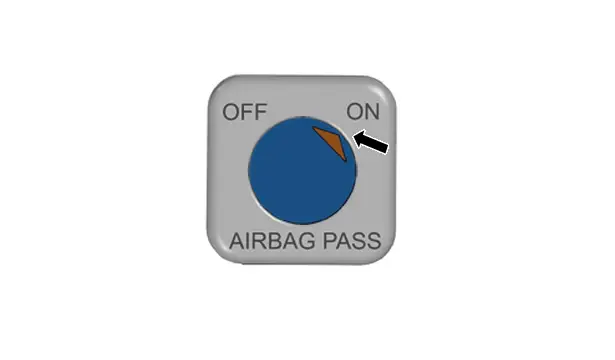

3.2. Commutateur de neutralisation coussin gonflable passager
L’état du commutateur de neutralisation du coussin gonflable passager est activé en position ON, ou désactivé en position OFF par l’intermédiaire de la clé de contact :
- La position ON autorise le déclenchement du coussin gonflable en cas de choc frontal
- La visualisation de cette fonction est renforcée pour l’utilisation par un voyant au combiné
4. Consignes pour échange de pièces
Toutes pièces à détruire hors garantie seront déclenchées.
ATTENTION : Toute pièce encore sous garantie sera retournée sans être déclenchée, respecter la procédure de déplacement d’éléments pyrotechniques.
5. Conditions de transport des éléments pyrotechniques
Le transport des pièces devra se faire dans le conditionnement récupéré lors de l’opération de remplacement.
6. Contrôle après intervention
ATTENTION : Après toute intervention sur le système centralisé coussins gonflables, effectuer une lecture défaut avec l’outil de diagnostic .
