Peugeot 308: Dépose - repose : Ceinture de sécurité avant (Avec ou sans système pyrotechnique)

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Appliquer les consignes de sécurité coussins gonflables .

IMPERATIF : Appliquer la procédure de mise hors service du système centralisé coussins gonflables .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules (respecter la réglementation en vigueur dans le pays concerné).

ATTENTION : Déverrouiller et déconnecter les connecteurs avec précaution ; À la connexion, contrôler le cheminement et le bridage des faisceaux électriques.

ATTENTION : Le débranchement des connecteurs doit se faire sans exercer de sollicitation sur les faisceaux électriques et les connecteurs (Aucune traction sur le faisceau électrique n’est admise).

Légende : Symbolisation des opérations .

1. Implantation

2. Opérations préliminaires

ATTENTION : Réaliser les opérations à effectuer avant un débranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Débrancher la ou les batteries de servitude (suivant équipement).

Déposer :

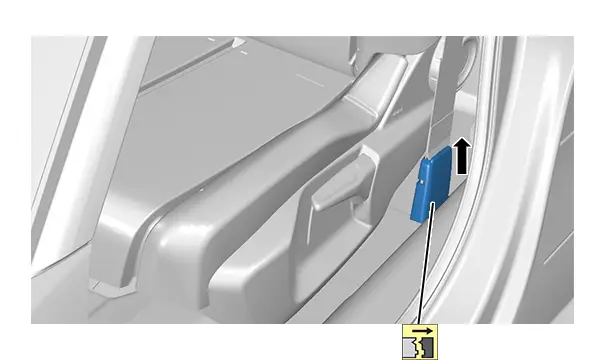

• La garniture inférieure de pied central
• La garniture supérieure du pied central

3. Dépose

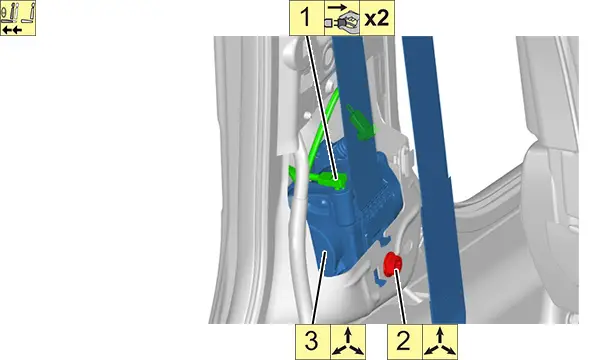

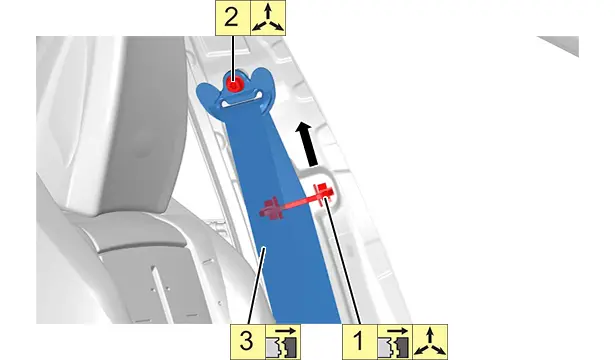

3.1. Ceinture de sécurité avant

3.2. Brin de boucle

Déposer le brin de boucle de ceinture de sécurité avant (1).

4. Repose

ATTENTION : Respecter les couples de serrage .

Procéder dans l’ordre inverse des opérations de dépose.

5. Opérations complémentaires

Reposer :

• La garniture inférieure de pied central
• La garniture supérieure du pied central

ATTENTION : Réaliser les opérations à effectuer après un rebranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Rebrancher la ou les batteries de servitude ((suivant équipement).

6. Contrôle

IMPERATIF : Appliquer la procédure de mise en service du système centralisé coussins gonflables .

Mettre le contact.

Contrôler le fonctionnement du voyant "coussins gonflables" au combiné.

NOTA : Le voyant s’allume pendant 6 à 8 secondes puis s’éteint.

Si le voyant ne s’éteint pas, effectuer une lecture des codes défauts.

Contrôler le fonctionnement des différents équipements.
