Peugeot 308: Couples de serrage : Équipements électriques (Sous capot moteur)
Peugeot 308 (P5) 2021-2025 Revue Technique / Organe électrique :: Généralités / Boîtiers, platines, coffrets / Couples de serrage : Équipements électriques (Sous capot moteur)

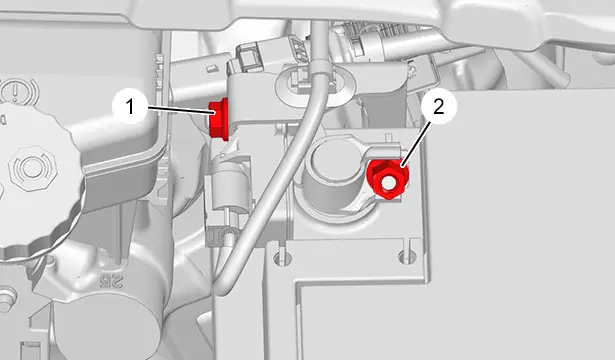

1. Batterie de servitude 1
1.1. Boîtier d’état de charge / Câble négatif de la batterie de servitude 1
| Repère | Désignation | Couple de serrage |
| (1) | Écrou (Boîtier état de charge batterie / Câble négatif de la batterie de servitude 1) | 0,8 m.daN |
| (2) | Écrou (Boîtier d’état de charge batterie / Batterie de servitude 1) | 0,4 m.daN |

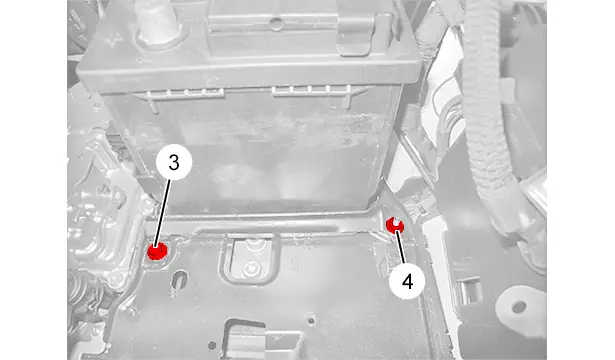

1.2. Fixation batterie de servitude 1
| Repère | Désignation | Couple de serrage |
| (3) | Vis (Bride de maintien de la batterie de servitude 1 / Support batterie de servitude 1) | 0,8 m.daN |
| (4) | Écrou (Bride de maintien de la batterie de servitude 1 / Support batterie de servitude 1) | 0,8 m.daN |
2. Support boîtier fusibles relais étanche
| Repère | Désignation | Couple de serrage |
| (1) | Écrou (Support boîtier fusibles relais étanche / Support batterie de servitude 1) | 0,8 m.daN |

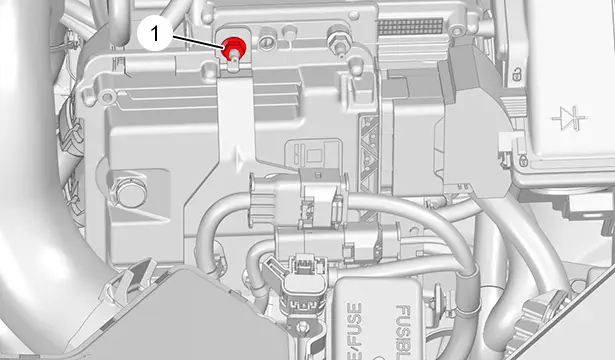

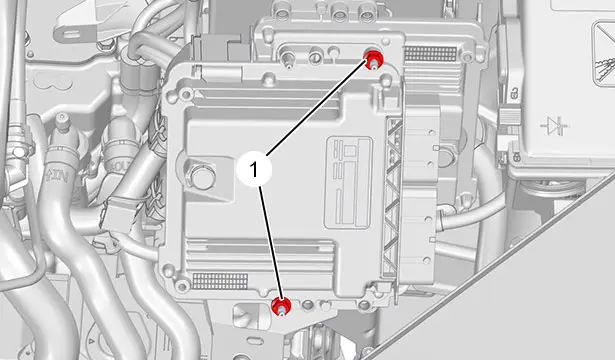

3. Calculateur contrôle moteur
| Repère | Désignation | Couple de serrage |
| (1) | Écrous (Calculateur contrôle moteur / Support batterie de servitude 1) | 0,8 m.daN |
4. Support de fusible
| Repère | Désignation | Couple de serrage |
| (1) | Écrous (Fusible / Support de fusible) | 0,8 m.daN |
| (2) | Vis (Support de fusible / Support batterie de servitude 1) | 0,8 m.daN |

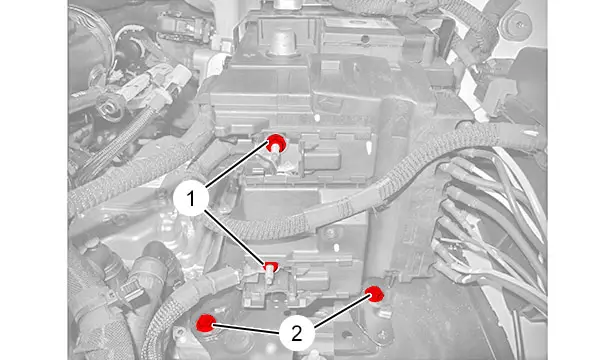

5. Boîtier de protection et de gestion des alimentations
| Repère | Désignation | Couple de serrage |
| (1) | Écrous (Boîtier de protection et de gestion des alimentations / Boîtier fusibles relais moteur) | 0,8 m.daN |
| (2) | Vis (Boîtier de protection et de gestion des alimentations / Support batterie de servitude 1) | 0,8 m.daN |

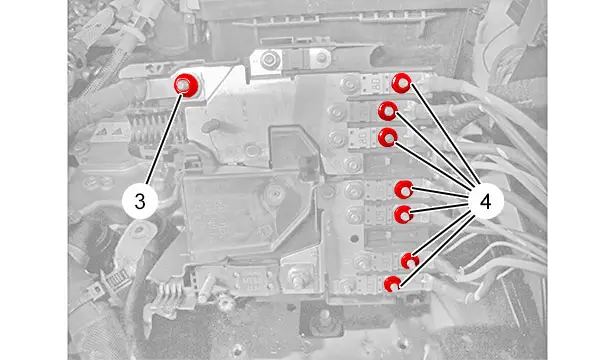

| Repère | Désignation | Couple de serrage |
| (3) | Écrou (Faisceaux électriques / Boîtier de protection et de gestion des alimentations) (*) | 0,8 m.daN |
| (4) | Écrous (Faisceaux électriques / Boîtier de protection et de gestion des alimentations) | 0,5 m.daN |
| (*) Remplacer systématiquement les écrous et les vis à chaque dépose | ||

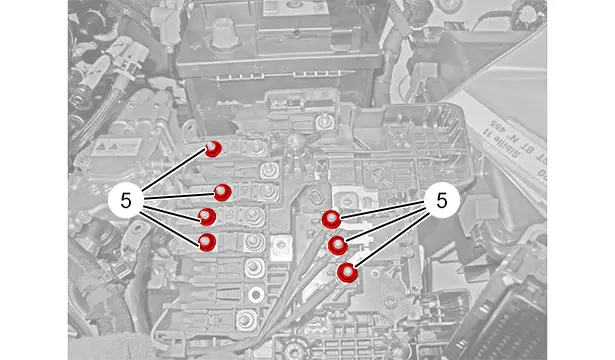

| Repère | Désignation | Couple de serrage |
| (5) | Écrous (Faisceaux électriques / Boîtier de protection et de gestion des alimentations) | 0,5 m.daN |

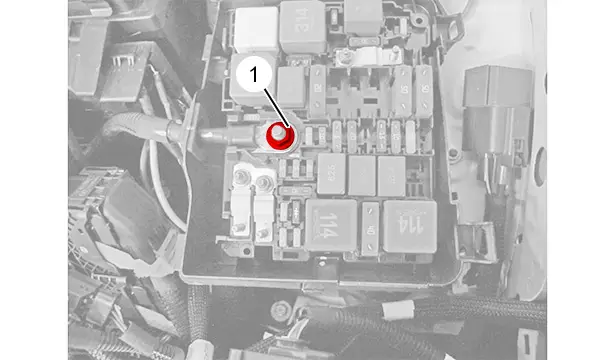

6. Boîtier fusibles relais moteur
| Repère | Désignation | Couple de serrage |
| (1) | Écrou (Câble positif de la batterie de servitude 1 / Boîtier fusibles relais moteur) | 1,2 m.daN |

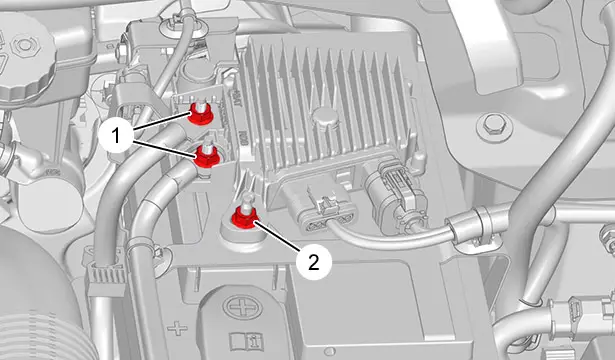

7. Contacteur de la batterie de servitude 1
| Repère | Désignation | Couple de serrage |
| (1) | Écrous (Faisceaux électriques / Boîtier de protection et de gestion des alimentations) (*) | 0,8 m.daN |
| (2) | Écrou (Contacteur de la batterie de servitude 1 / Support contacteur de la batterie de servitude 1) | 0,8 m.daN |

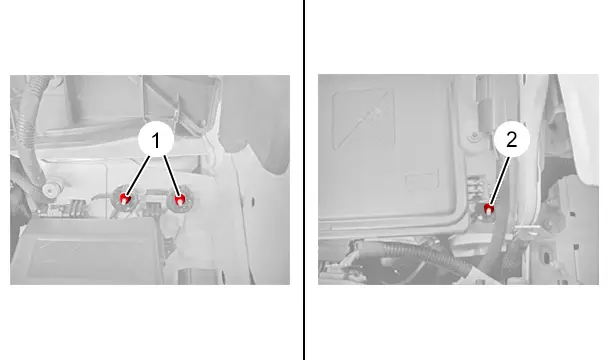

8. Points de masse sur caisse dans le compartiment moteur
| Repère | Désignation | Couple de serrage |
| (1) | Écrous (Câble de masse / Caisse) (*) | 1 m.daN |
| (2) | Écrou (Câble de masse / Caisse) (*) | 1 m.daN |
| (*) Remplacer systématiquement les écrous et les vis à chaque dépose | ||

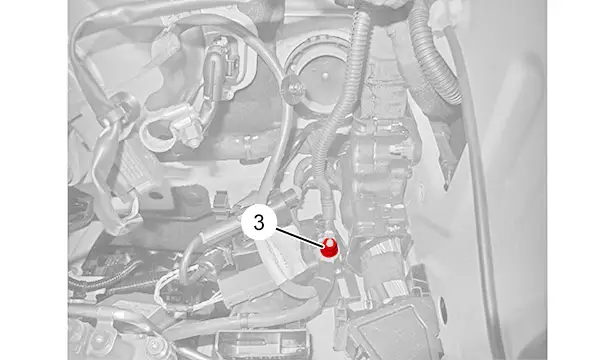

| Repère | Désignation | Couple de serrage |
| (3) | Écrou (Câble de masse / Caisse) (*) | 1 m.daN |
| (*) Remplacer systématiquement les écrous et les vis à chaque dépose | ||
NOTA : Le nombre de points de masse varie selon le niveau d’équipement.

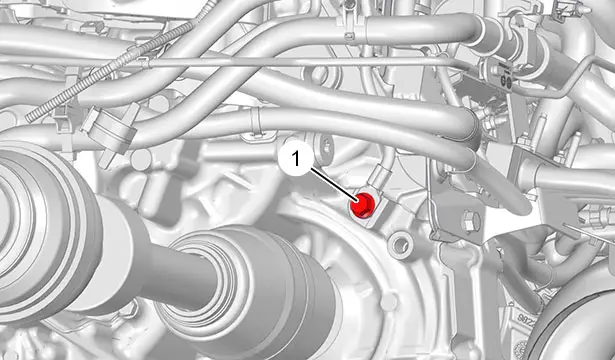

9. Câble de masse sur la boîte de vitesses type EATN8
| Repère | Désignation | Couple de serrage |
| (1) | Vis (Câble de masse / Boîte de vitesses) | 2 m.daN |

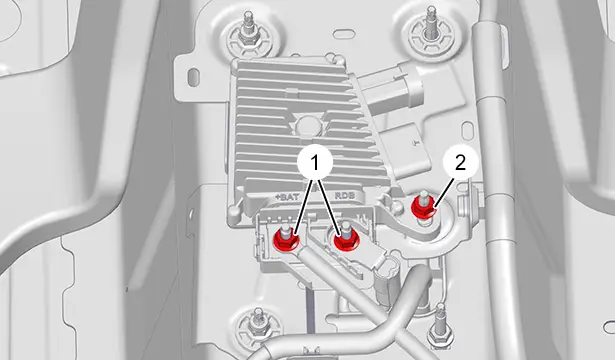

10. Contacteur de la batterie de servitude 2
| Repère | Désignation | Couple de serrage |
| (1) | Écrous (Câble positif de la batterie de servitude 2 / Contacteur de la batterie de servitude 2) (*) | 0,8 m.daN |
| (2) | Écrou (Contacteur de la batterie de servitude 2 / Caisse) | 0,8 m.daN |
| (*) Remplacer systématiquement les écrous et les vis à chaque dépose | ||
11. Batterie de servitude 2

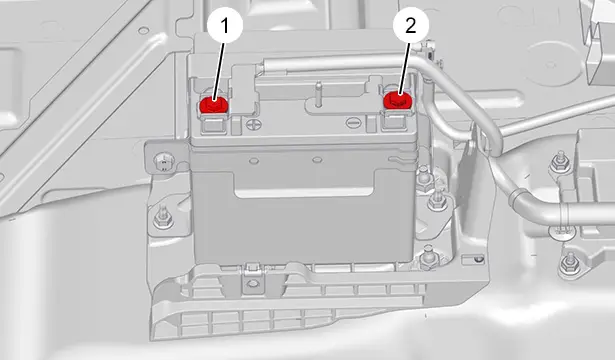

11.1. Câbles positif et négatif de la batterie de servitude 2
| Repère | Désignation | Couple de serrage |
| (1) | Vis (Câble positif / Batterie de servitude 2) | 0,8 m.daN |
| (2) | Vis (Borne négative / Batterie de servitude 2) | 0,8 m.daN |

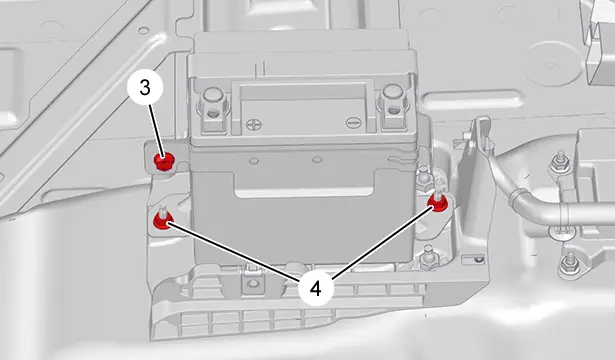

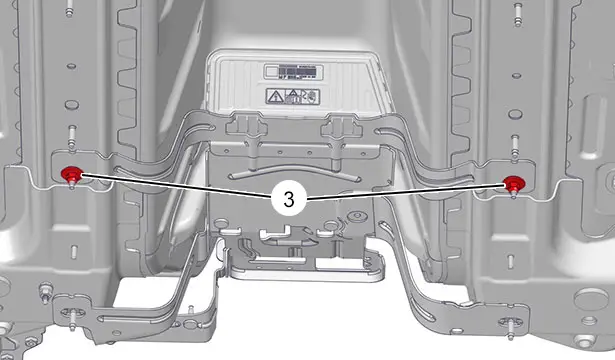

11.2. Fixation batterie de servitude 2
| Repère | Désignation | Couple de serrage |
| (3) | Vis (Bride de maintien de la batterie de servitude 2 / Batterie de servitude 2) | 0,8 m.daN |
| (4) | Écrous (Support batterie de servitude 2 / Caisse) | 0,8 m.daN |

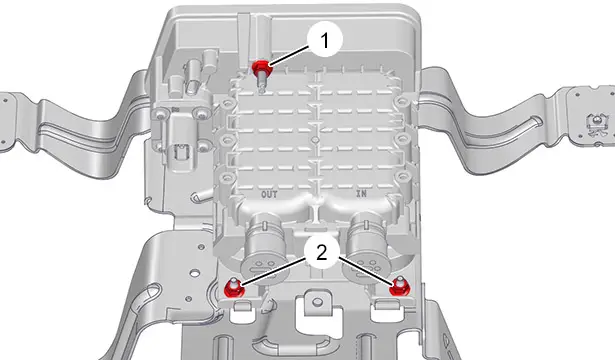

12. Réchauffeur à eau électrique
| Repère | Désignation | Couple de serrage |
| (1) | Écrou (Câble de masse / Réchauffeur à eau électrique ) (*) | 0,8 m.daN |
| (2) | Écrous (Réchauffeur à eau électrique / Support du réchauffeur à eau électrique) | 0,8 m.daN |
| (*) Remplacer systématiquement les écrous et les vis à chaque dépose | ||
| Repère | Désignation | Couple de serrage |
| (3) | Écrous (Support du réchauffeur à eau électrique / Caisse ) (*) | 0,8 m.daN |
| (*) Remplacer systématiquement les écrous et les vis à chaque dépose | ||
