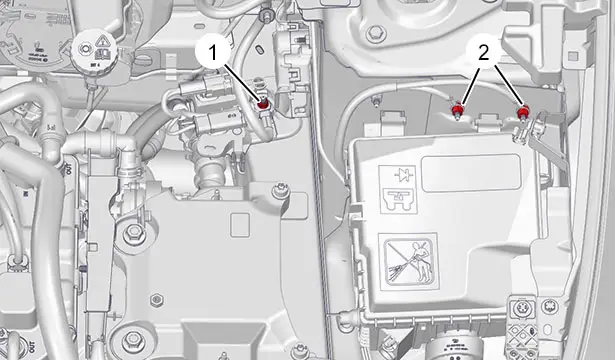

Peugeot 308: Couples de serrage : Équipements électriques (sous capot avant)
1. Calculateur superviseur de la chaîne de traction électrique

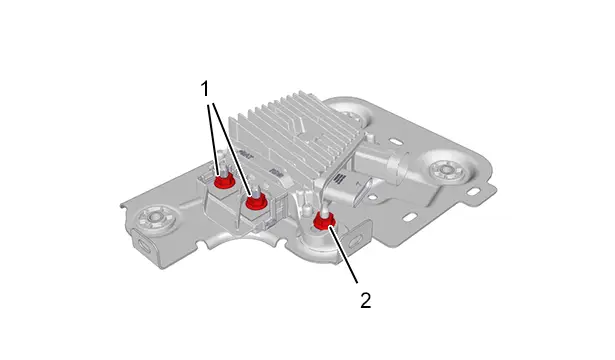

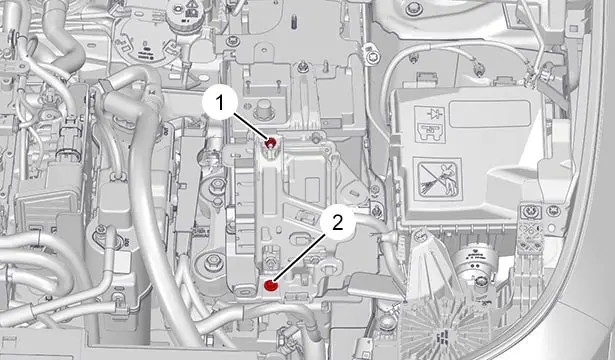

1.1. Support du calculateur superviseur de la chaîne de traction électrique
| Repère | Désignation | Couple de serrage |
| (1) | Écrous (Support du calculateur superviseur de la chaîne de traction électrique / Calculateur superviseur de la chaîne de traction électrique) | 0,8 m.daN |
| (2) | Vis (Support du calculateur superviseur de la chaîne de traction électrique / Support batterie de servitude ) | 0,8 m.daN |

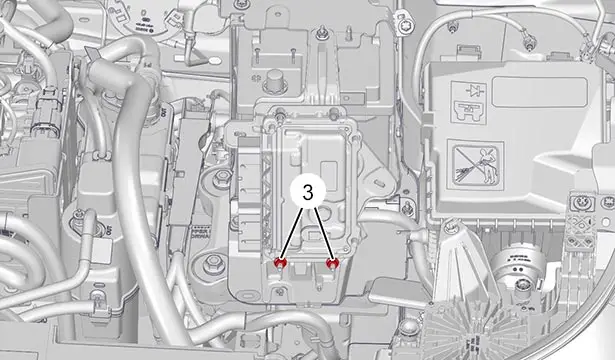

1.2. Calculateur superviseur de la chaîne de traction électrique
| Repère | Désignation | Couple de serrage |
| (3) | Écrous (Calculateur superviseur de la chaîne de traction électrique / Support du calculateur superviseur de la chaîne de traction électrique) | 0,8 m.daN |

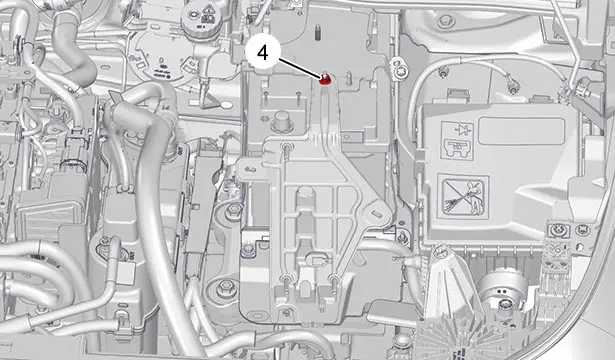

1.3. Support du calculateur superviseur de la chaîne de traction électrique
| Repère | Désignation | Couple de serrage |
| (4) | Écrous (Support du calculateur superviseur de la chaîne de traction électrique / Support batterie de servitude 1) | 0,8 m.daN |
2. Batterie de servitude 1

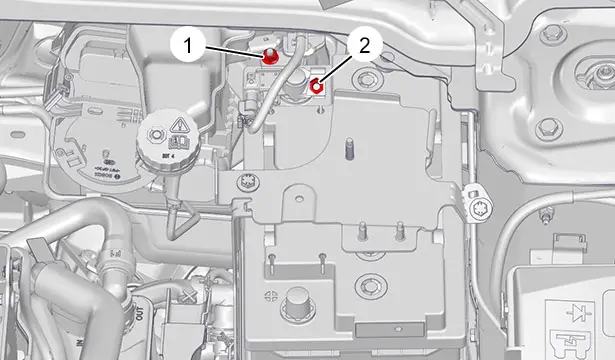

2.1. Boîtier d’état de charge batterie / Câble négatif de la batterie de servitude 1
| Repère | Désignation | Couple de serrage |
| (1) | Écrou (Boîtier d’état de charge batterie / Batterie de servitude 1) | 0,8 m.daN |
| (2) | Écrou (Boîtier d’état de charge batterie / Batterie de servitude 1) | 0,8 m.daN |

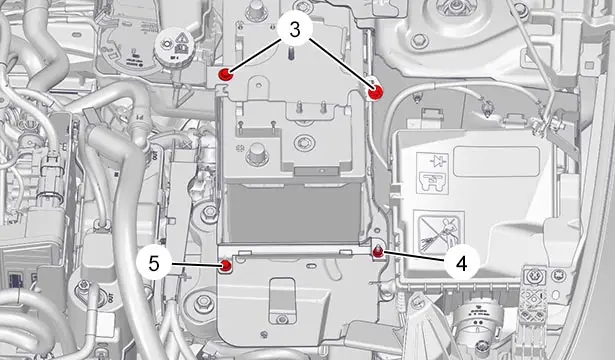

2.2. Fixation de la batterie de servitude 1
| Repère | Désignation | Couple de serrage |
| (3) | Vis (Bride de maintien de la batterie de servitude 1 / Support batterie de servitude 1) | 0,8 m.daN |
| (4) | Écrou (Bride de maintien de la batterie de servitude 1 / Support batterie de servitude 1) | 0,8 m.daN |
| (5) | Vis (Bride de maintien de la batterie de servitude 1 / Support batterie de servitude 1) | 0,8 m.daN |

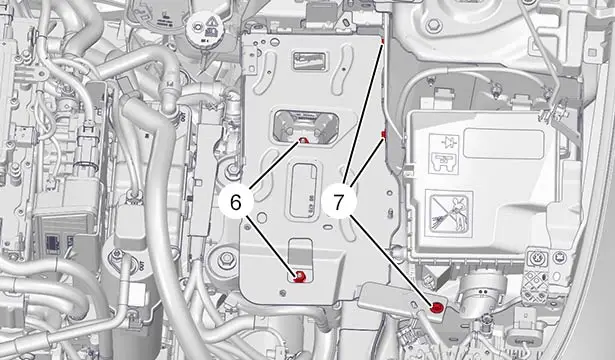

2.3. Support batterie de servitude 1
| Repère | Désignation | Couple de serrage |
| (6) | Écrous (Support batterie de servitude 1 / Brancard) | 6 m.daN |
| (7) | Vis (Support batterie de servitude 1 / Caisse) | 0,8 m.daN |

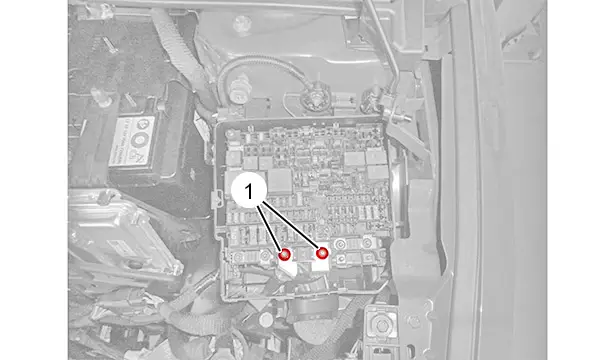

3. Boîtier fusibles relais moteur
| Repère | Désignation | Couple de serrage |
| (1) | Écrou (Câble positif de la batterie de servitude / Boîtier fusibles relais moteur) | 0,8 m.daN |
| (2) | Écrou (Câble positif de la batterie de servitude / Boîtier fusibles relais moteur) | 0,5 m.daN |
4. Points de masse
4.1. Compartiment moteur (côté gauche)
| Repère | Désignation | Couple de serrage |
| (1) | Écrou (Câble de masse / Caisse) (*) | 1 m.daN |
| (2) | Écrous (Câble de masse / Caisse) (*) | 1 m.daN |
| (*) Remplacer systématiquement les écrous et les vis à chaque dépose | ||
NOTA : Le nombre de points de masse varie selon le niveau d’équipement.

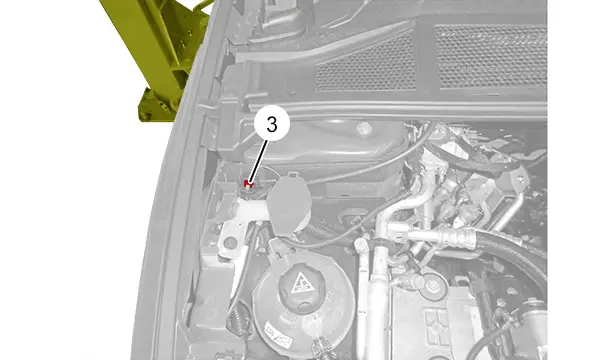

4.2. Compartiment moteur (côté droit)
| Repère | Désignation | Couple de serrage |
| (3) | Écrou (Câble de masse / Caisse) (*) | 1 m.daN |
| (*) Remplacer systématiquement les écrous et les vis à chaque dépose | ||
5. Contacteur de la batterie de servitude 2
| Repère | Désignation | Couple de serrage |
| (1) | Écrou (Câble positif de la batterie de servitude 2 / Contacteur de la batterie de servitude 2) (*) | 0,8 m.daN |
| (2) | Écrou (Contacteur de la batterie de servitude 2 / Support contacteur de la batterie de servitude 2) | 0,8 m.daN |
| (*) Remplacer systématiquement les écrous à chaque dépose | ||
6. Batterie de servitude 2
6.1. Câbles positif et négatif de la batterie de servitude 2
| Repère | Désignation | Couple de serrage |
| (1) | Vis (Câble positif / Batterie de servitude 2) (*) | 0,8 m.daN |
| (2) | Vis (Borne négative / Batterie de servitude 2) | 0,8 m.daN |
| (*) Remplacer systématiquement les écrous à chaque dépose | ||

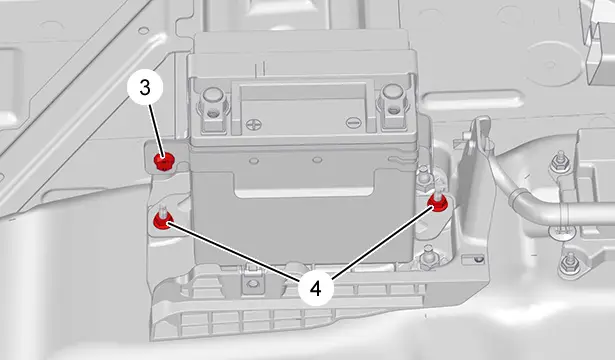

6.2. Fixation batterie de servitude 2
| Repère | Désignation | Couple de serrage |
| (1) | Vis (Bride de maintien de la batterie de servitude 2 / Batterie de servitude 2) (*) | 0,8 m.daN |
| (2) | Écrous (Support batterie de servitude 2 / Caisse) | 0,8 m.daN |
| (*) Remplacer systématiquement les écrous à chaque dépose | ||
