Peugeot 308: Dépose - repose : Filtre à huile de la boîte de vitesses manuelle pilotée à double embrayage hybride

Peugeot 308 (P5) 2021-2025 Revue Technique / Mécanique :: Ensemble boîte de vitesses / Boîte de vitesses / Dépose - repose : Filtre à huile de la boîte de vitesses manuelle pilotée à double embrayage hybride

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules(respecter la réglementation en vigueur dans le pays concerné).

1. Remplacement systématique de pièces

Désignation Quantité
Joints toriques (Filtre à huile de la boîte de vitesses manuelle pilotée à double embrayage hybride) 2
Filtre à huile de la boîte de vitesses manuelle pilotée à double embrayage hybride 1

2. Opérations préliminaires

Mettre le véhicule sur un pont élévateur.

ATTENTION : Réaliser les opérations à effectuer avant un débranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Débrancher la ou les batteries de servitude (Selon équipement).

Vidanger la boîte de vitesses manuelle pilotée à double embrayage hybride .

Déposer :

  • La roue avant gauche
  • Le pare-boue avant gauche

3. Dépose

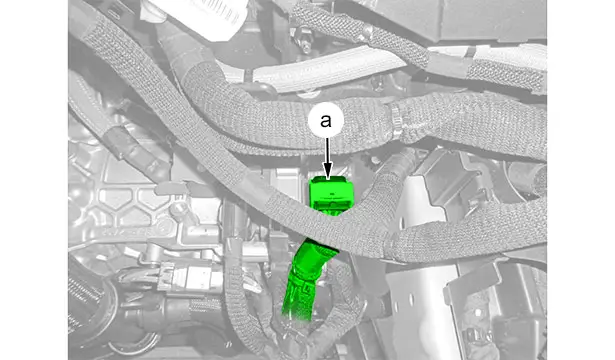

Déconnecter le connecteur (en "a").

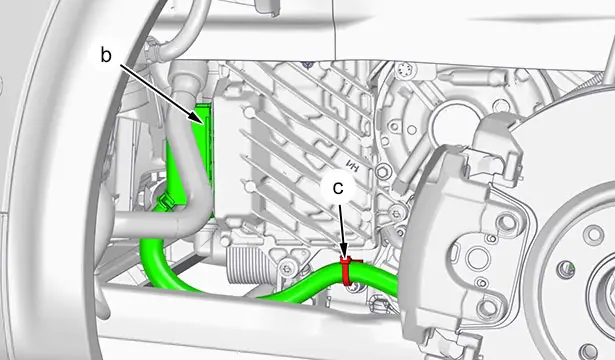

Déconnecter le connecteur (en "b").

Dégrafer le faisceau électrique  (en "c").

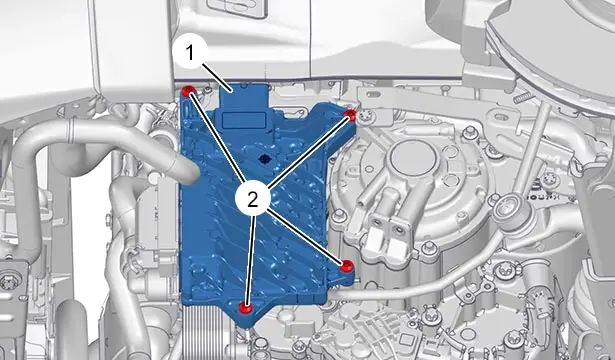

Déposer :

  • Les 4 vis (2)
  • Le calculateur (1) de la boîte de vitesses manuelle pilotée à double embrayage hybride

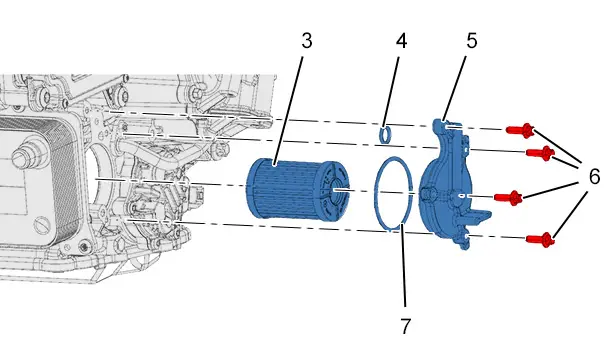

Déposer :

  • Les 4 vis (6)
  • Le carter (5)
  • Le filtre à huile (3) de la boîte de vitesses manuelle pilotée à double embrayage hybride
  • Les joints toriques (4), (7)

4. Repose

ATTENTION : Respecter les couples de serrage.

BOITE TYPE EDCT 6 VITESSES ET BVM PILOTEE 6 RAPPORTS HYBRIDE

Couples de serrage :

  • Boîte de vitesses manuelle pilotée à double embrayage hybride
  • Roues

Reposer :

  • Les joints toriques (4), (7) neufs
  • Le filtre à huile (3) neuf de la boîte de vitesses manuelle pilotée à double embrayage hybride
  • Le carter (5)
  • Les 4 vis (6)
  • Le calculateur (1) de la boîte de vitesses manuelle pilotée à double embrayage hybride
  • Les 4 vis (2)

Agrafer le faisceau électrique  (en "c").

Reconnecter :

  • Le connecteur (en "b")
  • Le connecteur (en "a")

5. Opérations complémentaires

ATTENTION : Réaliser les opérations à effectuer après un rebranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Rebrancher la batterie de servitude .

Reposer :

  • Le pare-boue avant gauche
  • La roue avant gauche

Remplir et mettre à niveau l’huile de la boîte de vitesses manuelle pilotée à double embrayage hybride .

Reposer le véhicule sur ses roues.
