IMPERATIF : Respecter les consignes de sécurité et de propreté
.
1. Outillage
Présentation de l’outillage
.
2. Dépose

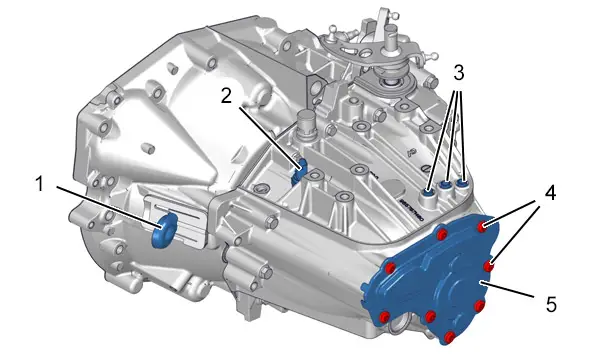

2.1. carter de boîte de vitesses
Déposer :
NOTA : Selon version, la fourchette de débrayage ( 1) est montée sur rotule ou sur axe ; Dans le second cas : Utiliser l’outil [0332-R].

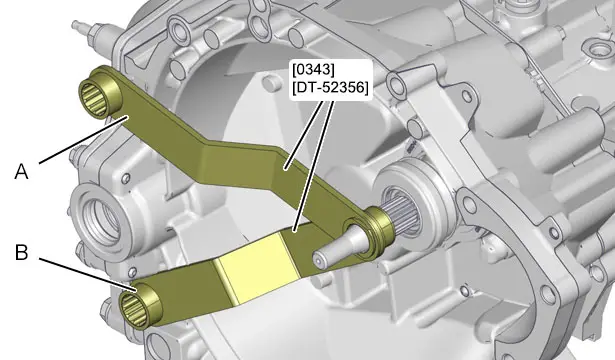

"A" Arrêtoir arbre secondaire.
"B" Arrêtoir arbre primaire.
Mettre en place l’outil [0343] / [DT-52356] sur l’arbre d’entrée (Position "A" ).
Engager une vitesse.

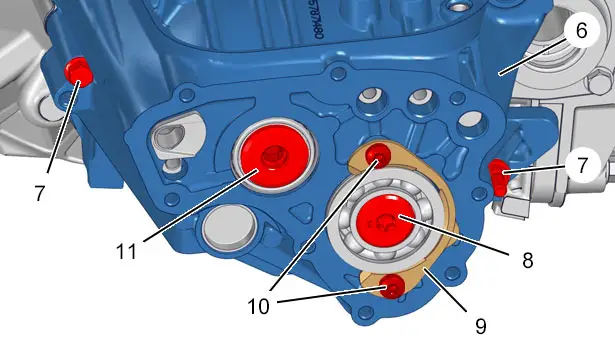

Déposer la vis d’arbre secondaire ( 8).
Mettre en place l’outil [0343] / [DT-52356] sur l’arbre d’entrée (Position "B" ).
Déposer la vis d’arbre primaire ( 11) ; À l’aide de l’outil [0332-U].
Mettre la boîte de vitesses au point mort.

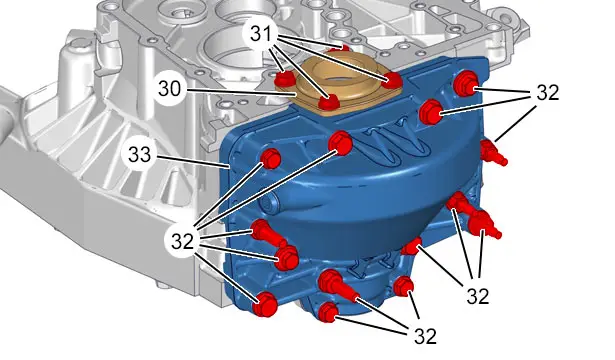

Déposer :
NOTA : Décoller le carter de la boîte de vitesses, à l’aide d’un levier non coupant en utilisant les emplacements prévus.
ATTENTION : Récupérer la pastille magnétique.

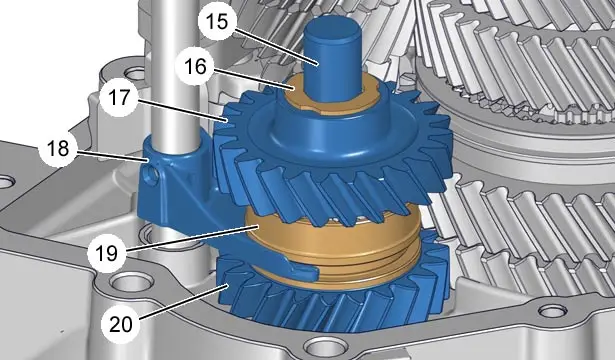

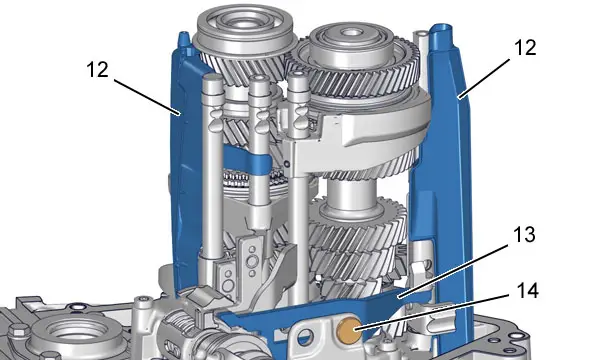

2.2. Arbres primaire et secondaire
Déposer :
Déposer :
Déposer :
Passer les 2ème, 4ème et 6ème vitesses.

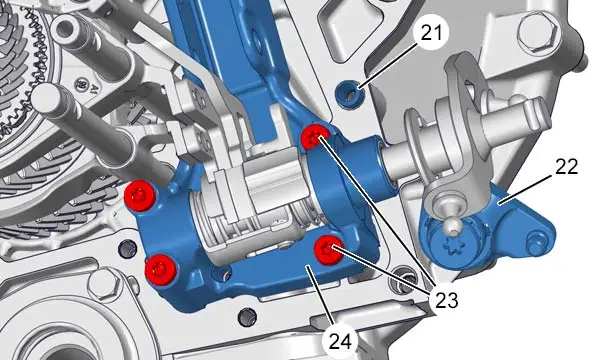

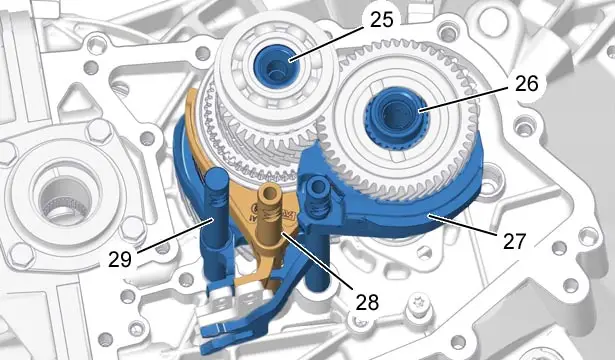

Soulever la platine de commande de vitesses ( 24) et dégager les goupilles de centrage.
Déposer la platine de commande de vitesses ( 24).
Déposer l’ensemble des pièces suivantes :

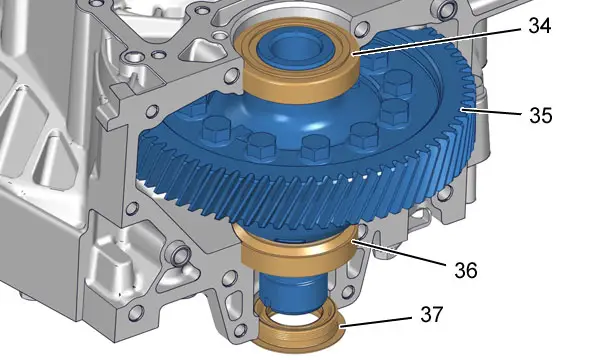

2.3. Boîtier différentiel
Déposer :
Déposer :
3. Platine de commande de vitesses

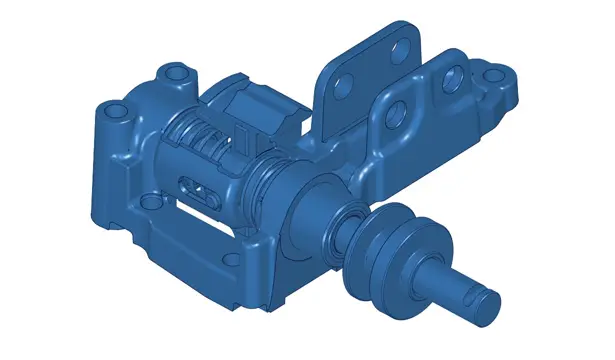

Platine de commande de vitesses .

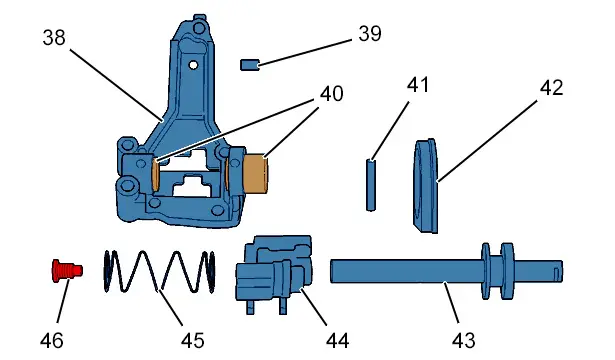

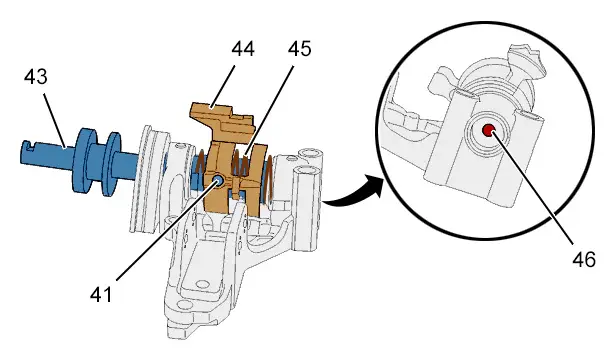

3.1. Description
(38) Platine .
(39) Pion de centrage.
(40) Roulement .
(41) Goupille .
(42) joint .
(43) Axe de passage de vitesses.
(44) Noix de passage de vitesses.
(45) ressort .
(46) vis .
3.2. Déshabillage
Déposer :
