Peugeot 308: Démontage : Boîte de vitesses manuelle type MB6

IMPERATIF : Respecter les consignes de sécurité et de propreté .

1. Outillage

Outil	Référence	Désignation

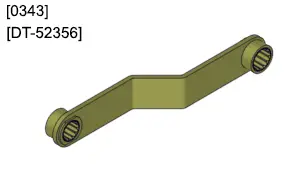

	[0343][DT-52356]	Arrêtoir d’arbre primaire

2. Démontage

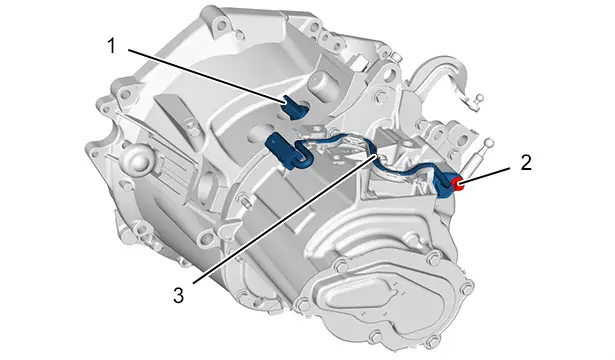

Déposer :

• Le contacteur de marche arrière (1)
• La vis (2)
• Le capteur de point mort de commande de vitesses (3)

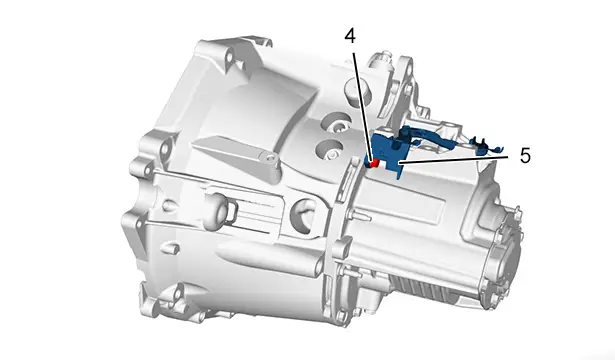

Déposer :

• La vis (4)
• La gouttière (5)

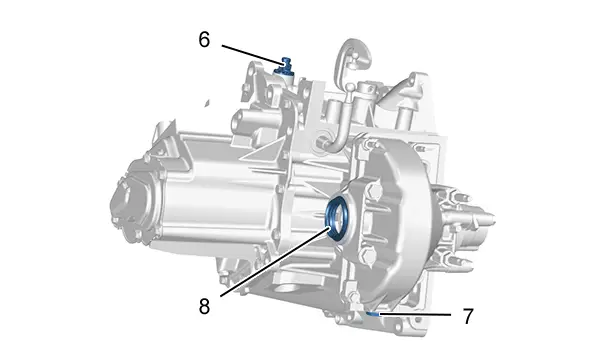

Déposer :

• L’orifice de mise à l’air libre (6)
• Le bouchon de vidange (7)
• Le joint (8) de transmission gauche

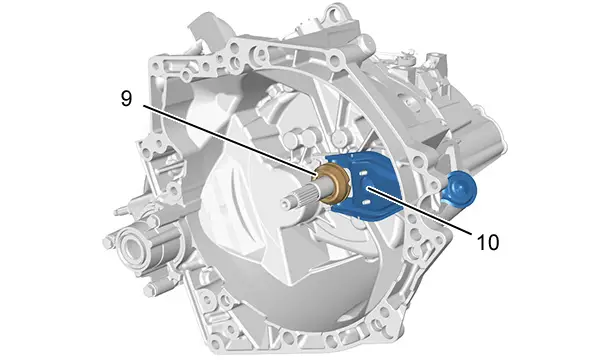

Déposer :

• La butée d’embrayage (9)
• La fourchette d’embrayage (10)

2.1. Carter de boîte de vitesses

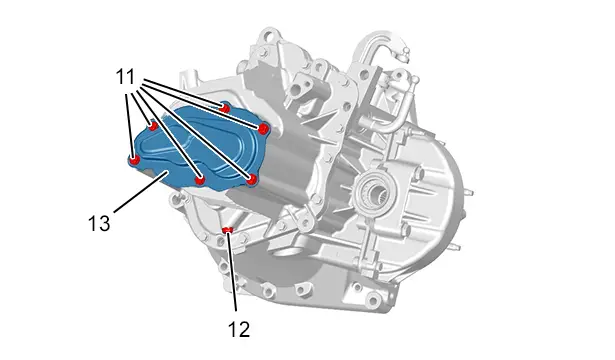

Déposer :

• Les vis (11)
• La vis (12)
• Le couvercle de la boîte de vitesses (13)

Engager une vitesse.

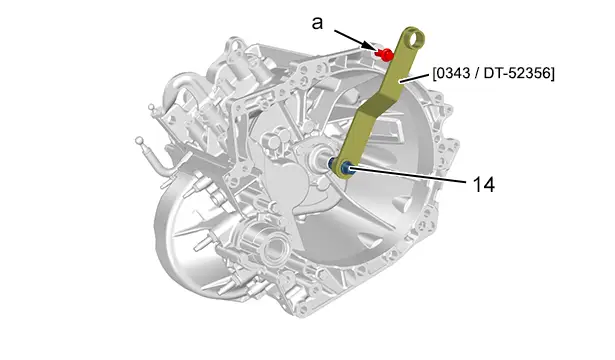

Mettre en place sur l’arbre primaire (14) l’outil [0343 / DT-52356].

Immobiliser l’outil [0343 / DT-52356] ; À l’aide d’une vis (en "a").

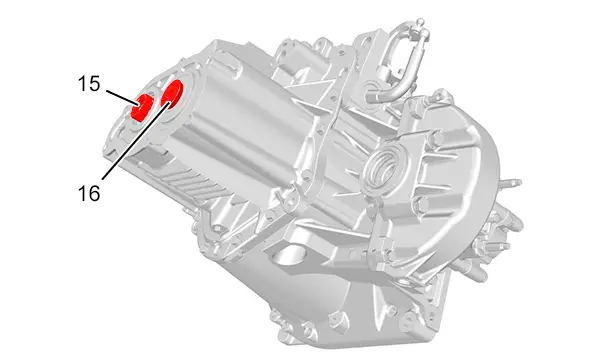

Déposer :

• La vis de l’arbre primaire (15)
• La vis d’arbre secondaire (16)

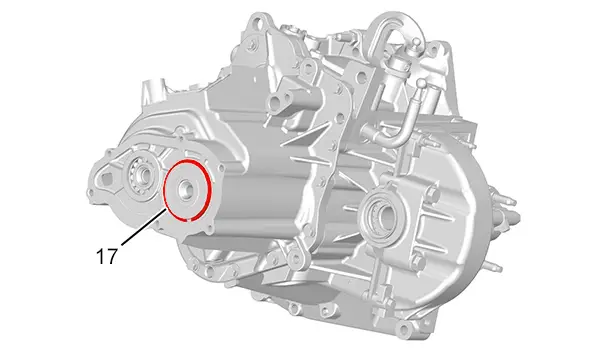

Déposer l’anneau d’arrêt (17).

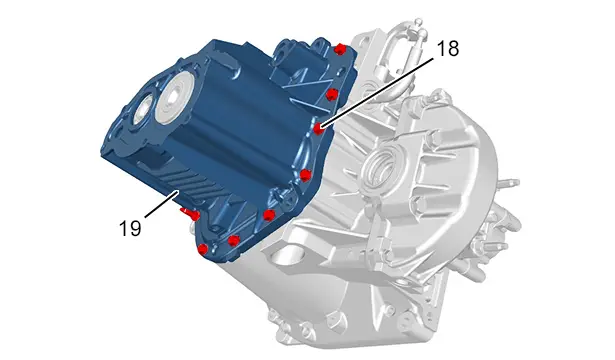

Déposer :

• Les 14 vis (18)
• Le carter de boîte de vitesses (19)

2.2. Arbres primaire et secondaire

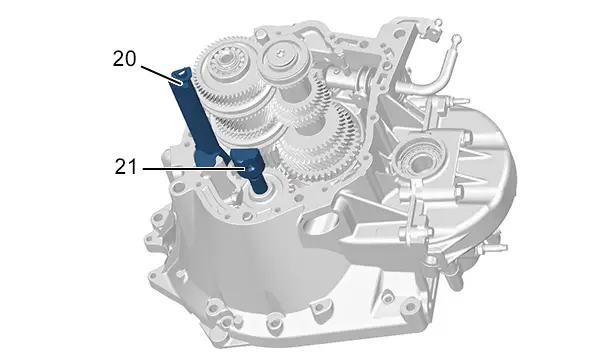

Déposer :

• La goulotte d’huile (20)
• L’axe de basculeur de marche arrière (21)

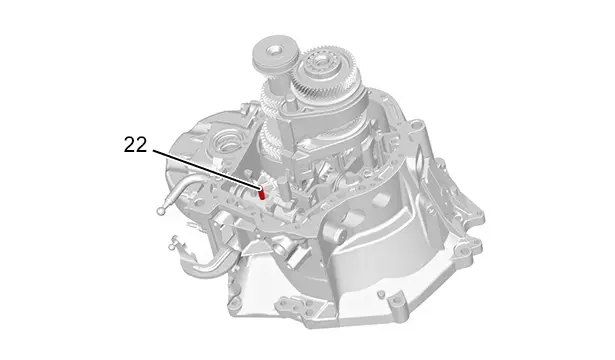

Déposer la goupille (22).

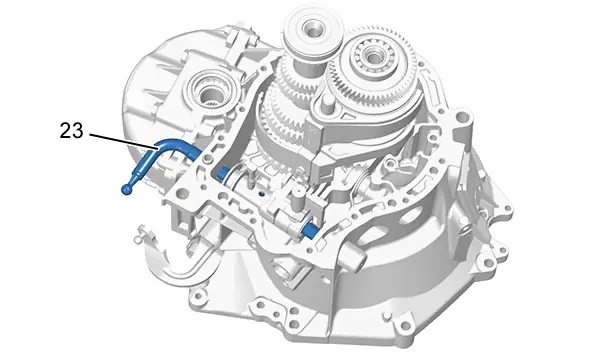

Déposer l’axe de passage des vitesses (23).

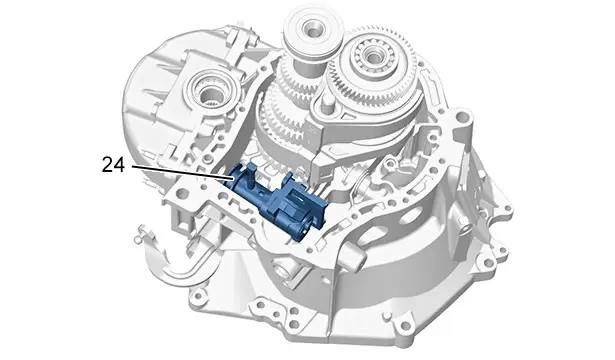

Déposer l’ensemble cassette (24) de boîte de vitesses manuelle.

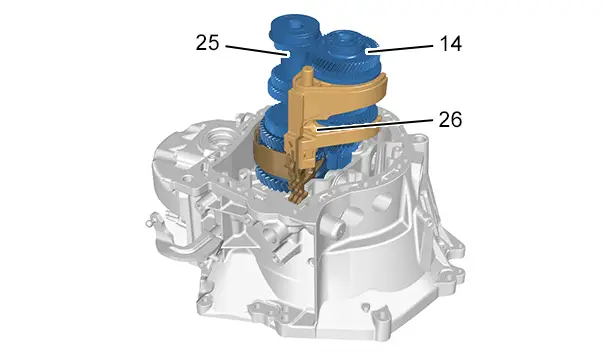

Déposer :

• L’arbre primaire (14)
• L’arbre secondaire (25)
• Les fourchettes (26)

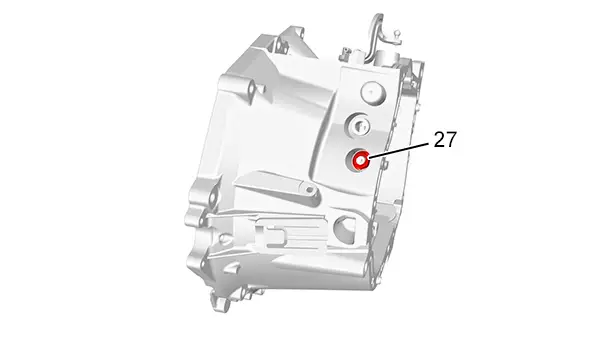

Déposer l’écrou (27).

Déposer :

• L’axe de basculeur de marche arrière (28)
• Le pignon baladeur de marche arrière (29)
• Le basculeur de marche arrière (30)

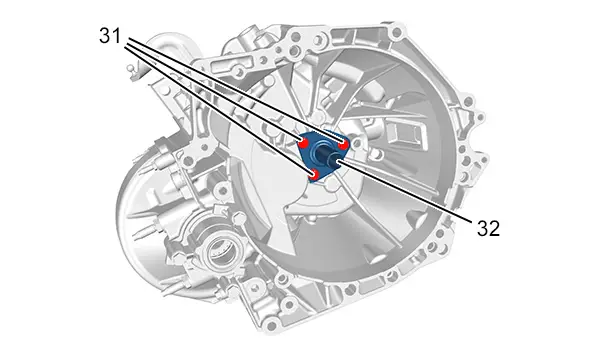

Déposer :

• Les 3 vis (31)
• Le guide de butée (32)

2.3. boîtier de différentiel

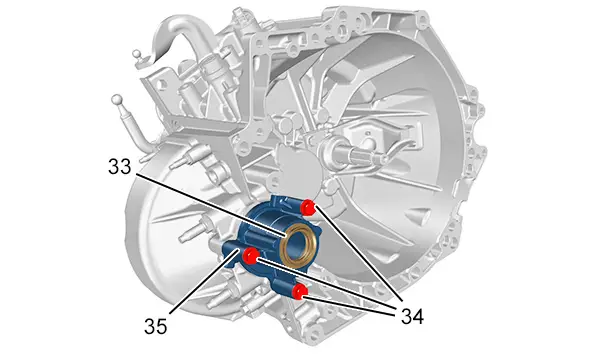

Déposer :

• Le joint à lèvre (33)
• Les vis (34)
• La prolonge de portée de pont (35)

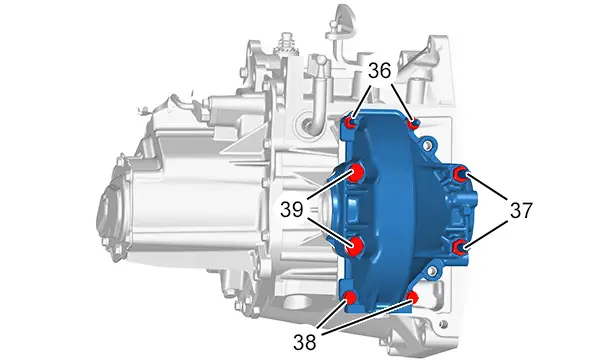

Déposer :

• Les écrous (36)
• Les écrous (37)
• Les vis (38)
• Les vis (39)

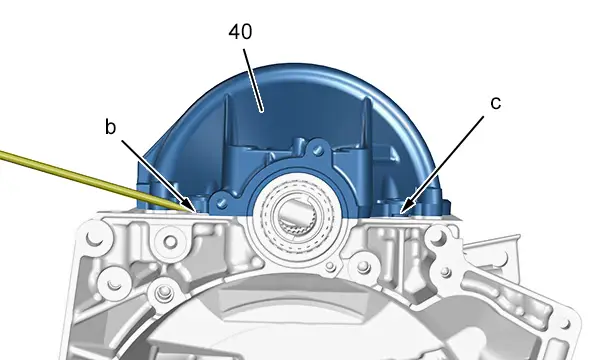

NOTA : Le carter de différentiel (40) est équipé d’encoches "b" et "c" pour faciliter la dépose.

Positionner un tournevis dans les encoches "b" et "c" et faire levier.

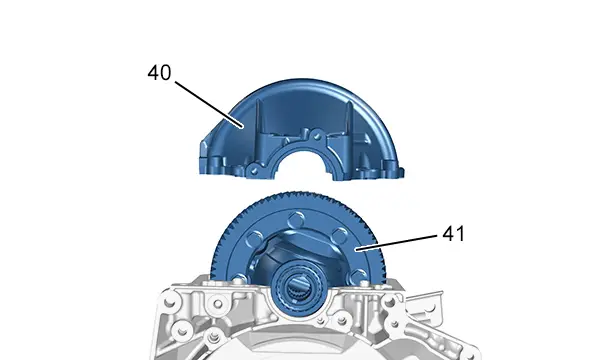

Déposer :

• Le carter de différentiel (40)
• Le boîtier différentiel (41) muni de ses cages extérieures de roulement
