Peugeot 308: Déshabillage - habillage : Porte arrière

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules (respecter la réglementation en vigueur dans le pays concerné).

Légende : Symbolisation des opérations .

1. Remplacement systématique de pièces

Désignation	Quantité
Feuille d’étanchéité	1
Rivets	5

2. Outillage

Outil	Référence	Désignation
	[1350-ZZ]	Outils de dégarnissage

3. Opérations préliminaires

ATTENTION : Réaliser les opérations à effectuer avant un débranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Débrancher la ou les batteries de servitude (suivant équipement).

4. Déshabillage

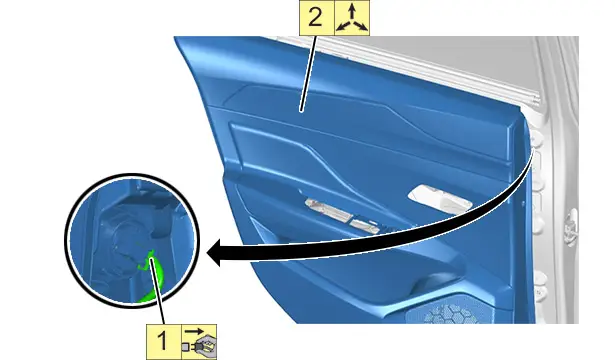

4.1. Garniture de porte arrière

4.2. Feuille d’étanchéité

4.3. Vitre de porte arrière

Déposer la vitre de porte arrière .

4.4. Mécanisme de lève-vitre de porte arrière

Déposer le mécanisme de lève-vitre de porte arrière .

4.5. haut-parleurs arrière

Déposer les haut-parleurs arrière .

4.6. Antenne intérieure de porte arrière

Déposer l’antenne intérieure de porte arrière .

4.7. Commande d’ouverture intérieure de porte arrière

4.8. Poignée de porte arrière

NOTA : Dégager le joint d’étancheité de porte arrière pour déposer la pastille adhésive .

4.9. Serrure de porte arrière

NOTA : Dégager la serrure de porte arrière par l’ajour intérieur de la porte.

4.10. Enjoliveurs

4.11. Joints d’étanchéité

4.12. Faisceaux électriques

4.13. Charnières

Déposer la porte arrière .

4.14. Tirant de porte arrière

5. Habillage

ATTENTION : Remplacer systématiquement les colliers et les agrafes défectueuses.

ATTENTION : Reposer de nouveaux éléments d’étanchéité qui doivent être montés sans plis et sans déchirures ; Une parfaite propreté de la face d’appui sur le panneau de porte est nécessaire ; Passer une roulette sur les parties de la feuille préencollée ; Ces préconisations sont indispensables pour éviter d’éventuelles entrées d’eau, poussières ou bruits.

Procéder dans l’ordre inverse des opérations de déshabillage.

6. Opérations complémentaires

ATTENTION : Réaliser les opérations à effectuer après un rebranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Rebrancher la ou les batteries de servitude (suivant équipement).

7. Contrôle

Contrôler le fonctionnement des différents équipements.
