Peugeot 308: Dépose - repose : Radiateur du circuit de refroidissement de la chaîne de traction hybride

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules(respecter la réglementation en vigueur dans le pays concerné).

1. Opérations préliminaires

Mettre le véhicule sur un pont élévateur 2 colonnes.

ATTENTION : Réaliser les opérations à effectuer avant un débranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Débrancher la ou les batteries de servitude(suivant équipement).

Vidanger le circuit de refroidissement de la chaîne de traction hybride .

Déposer :

• Le motoventilateur
• Les déflecteurs d’air
• L’armature supérieure de pare-chocs avant
• Le module d’entrée d’air piloté

2. Dépose

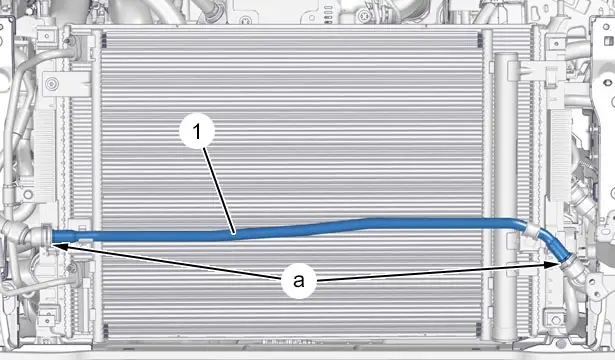

Désaccoupler le tuyau (1) du circuit de refroidissement de la chaîne de traction hybride (En "a" ).

ATTENTION : Ne pas ouvrir le circuit de réfrigération.

Déposer :

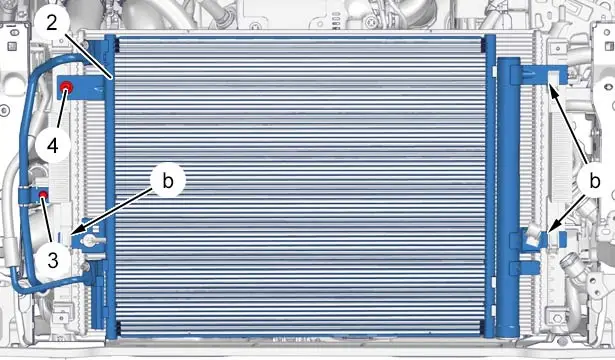

• La vis (4)
• La vis (3)

Déclipper et écarter le condenseur de réfrigération ( 2) (En "b" ) (Sans ouvrir le circuit de réfrigération ).

Déposer :

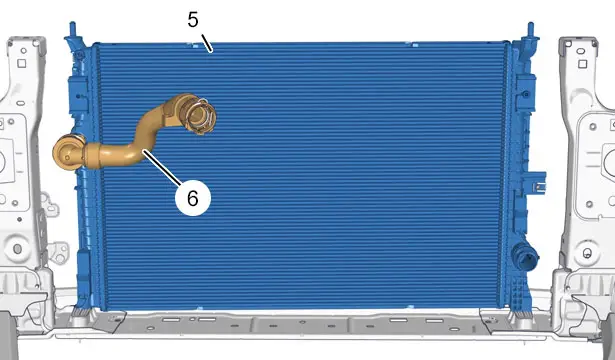

• Le tuyau (6) du circuit de refroidissement de la chaîne de traction hybride
• Le radiateur (5) du circuit de refroidissement de la chaîne de traction hybride

3. Repose

ATTENTION : Respecter les couples de serrage.

CHAINE DE TRACTION MHEV

Couples de serrage :

• Circuit de refroidissement de la chaîne de traction hybride
• Éléments du circuit de réfrigération
• Roues

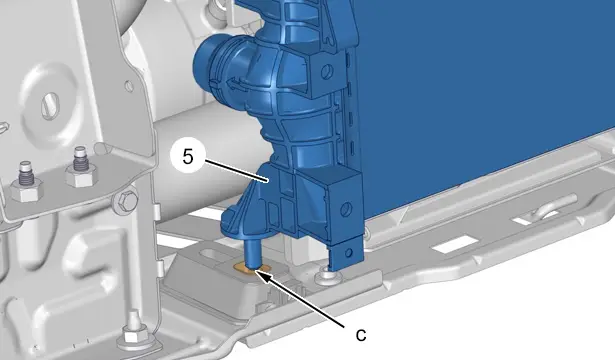

ATTENTION : Positionner les plots de positionnement (En "c" ).

Reposer :

• Le radiateur (5) du circuit de refroidissement de la chaîne de traction hybride
• Le tuyau (6) du circuit de refroidissement de la chaîne de traction hybride

Reclipper le condenseur de réfrigération (2) (En "b" ).

Reposer :

• La vis (3)
• La vis (4)

Accoupler le tuyau (1) du circuit de refroidissement de la chaîne de traction hybride (En "a" ).

4. Opérations complémentaires

Reposer :

• Le module d’entrée d’air piloté
• Les déflecteurs d’air
• L’armature supérieure de pare-chocs avant
• Le motoventilateur

ATTENTION : Réaliser les opérations à effectuer après un rebranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Rebrancher la ou les batteries de servitude(suivant équipement).

Remplir et purger le circuit de refroidissement de la chaîne de traction hybride .

Reposer le véhicule sur ses roues.

5. Contrôle

Démarrer le moteur.

Contrôler l’étanchéité du circuit de refroidissement moteur.
