Peugeot 308: Dépose - repose : Planche de bord

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules (respecter la réglementation en vigueur dans le pays concerné).

Légende : Symbolisation des opérations .

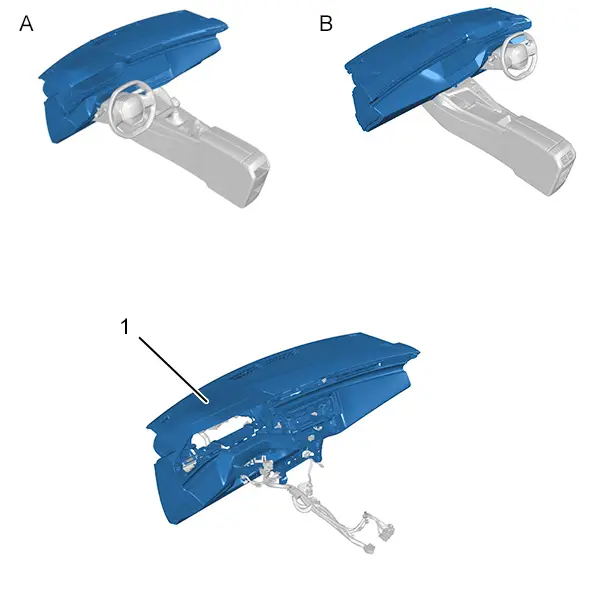

1. Implantation

"A" : direction à gauche.

"B" : direction à droite.

Repère	Désignation	Quantité
(1)	Planche de bord	1

2. Outillage

Outil	Référence	Désignation

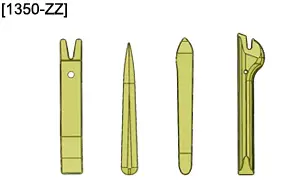

	[1350-ZZ]	Outils de dégarnissage

3. Opérations préliminaires

ATTENTION : Réaliser les opérations à effectuer avant un débranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Débrancher la ou les batteries de servitude (suivant équipement).

Déposer :

• La console centrale
• Le vide-poches passager
• La colonne de direction
• La grille d’auvent
• L’écran multifonction

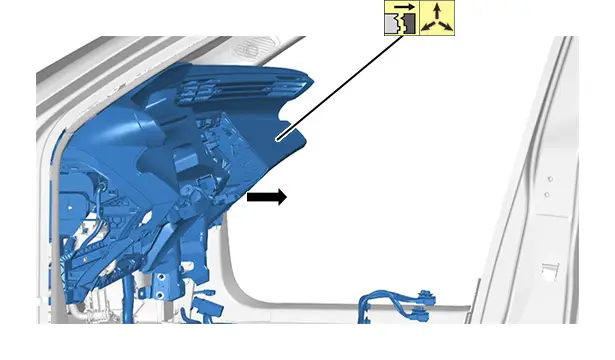

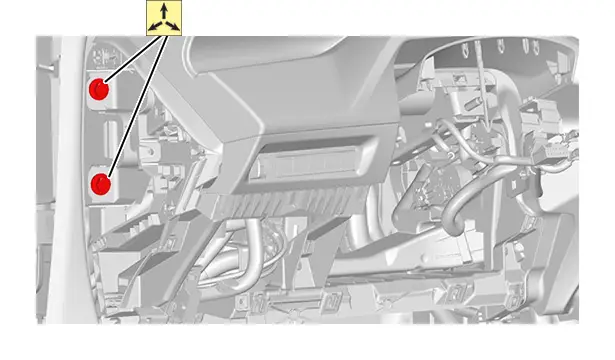

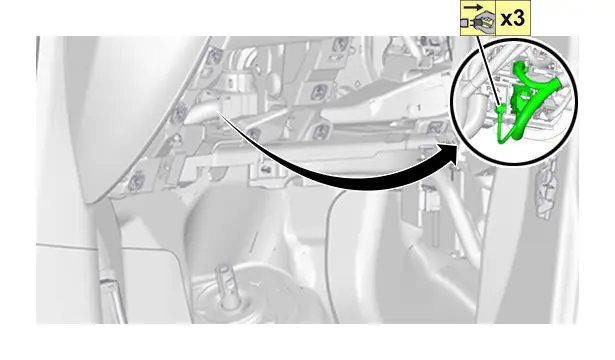

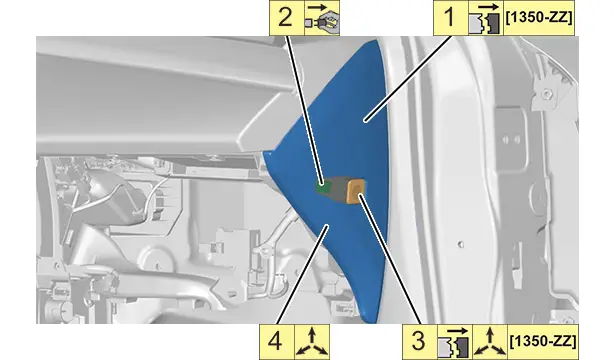

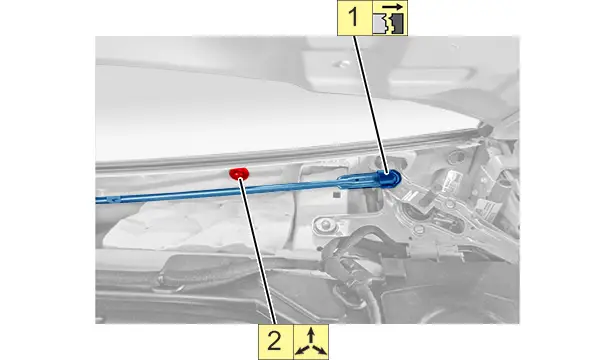

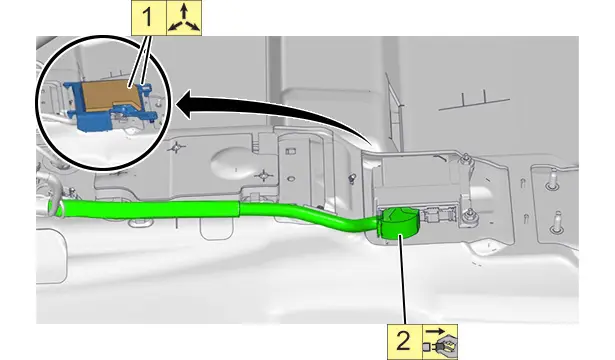

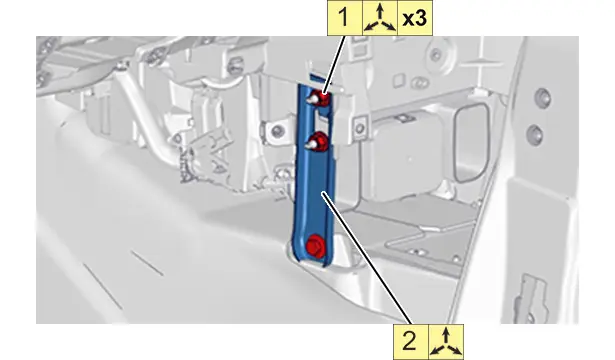

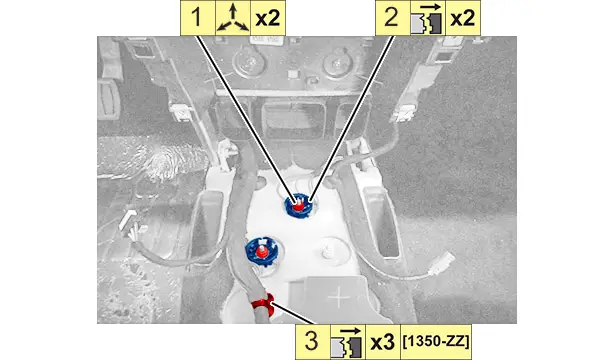

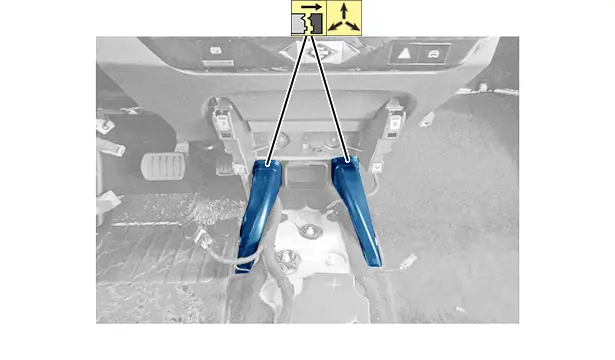

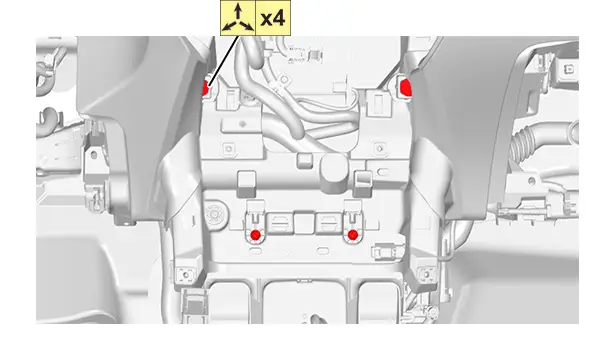

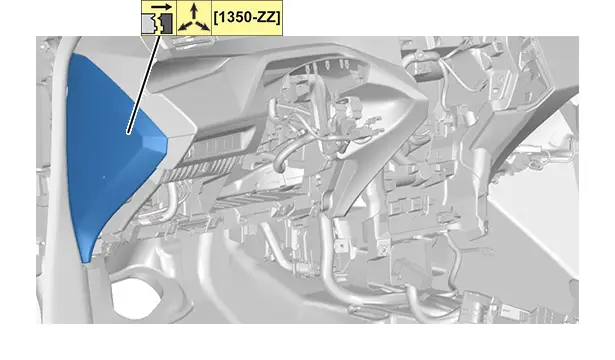

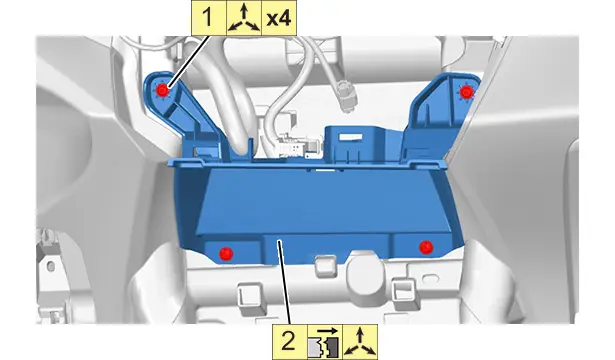

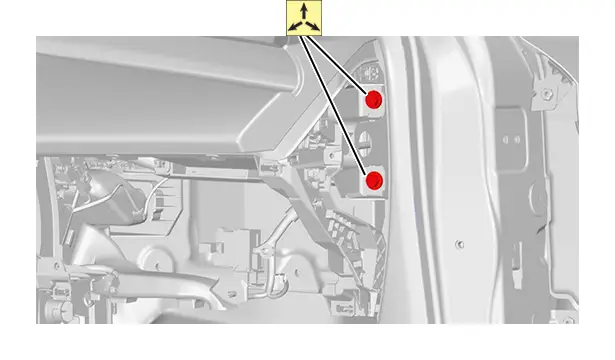

4. Dépose

Déposer le capteur d’ensoleillement .

ATTENTION : Entreposer la planche de bord en prenant soin de la protéger en appui sur une table ; À l’aide de papier à bulles.

5. Repose

ATTENTION : Remplacer systématiquement les lanières de bridage et les agrafes défectueuses.

NOTA : Respecter les couples de serrage.

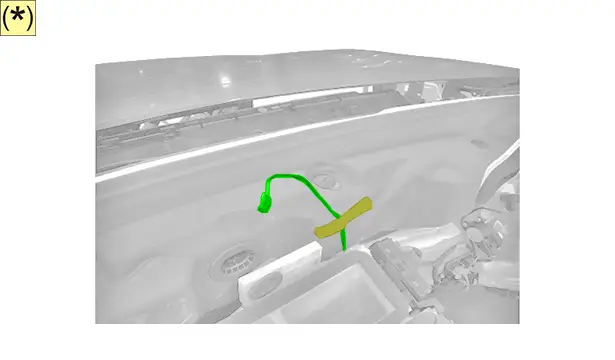

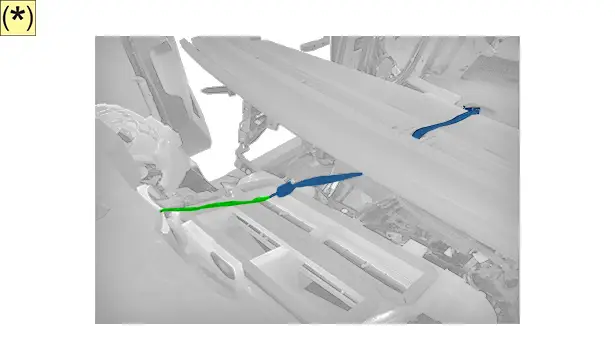

NOTA : Fixer le fil électrique du capteur d’ensoleillement sur l’insonorisant ;À l’aide de ruban adhésif.

NOTA : Passer le fil électrique du capteur d’ensoleillement ;À l’aide d’un passe-fil.

Procéder dans l’ordre inverse des opérations de dépose.

6. Opérations complémentaires

Reposer :

• La console centrale
• Le vide-poches passager
• La colonne de direction
• La grille d’auvent
• L’écran multifonction

ATTENTION : Réaliser les opérations à effectuer après un rebranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Rebrancher la ou les batteries de servitude (suivant équipement).

7. Contrôle

Contrôler le fonctionnement des différents équipements.
