Peugeot 308: Dépose - repose : Pare-chocs arrière - Supports de pare-chocs arrière

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules (respecter la réglementation en vigueur dans le pays concerné).

Légende : Symbolisation des opérations .

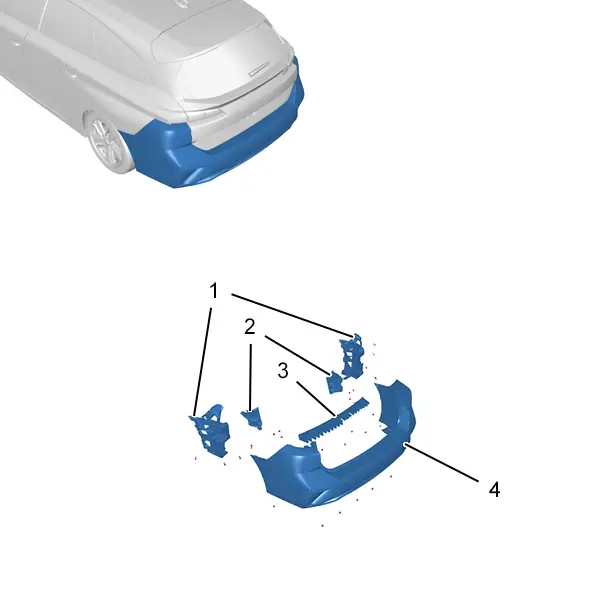

1. Implantation

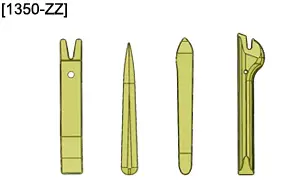

2. Outillage

3. Opérations préliminaires

ATTENTION : Réaliser les opérations à effectuer avant un débranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Débrancher la ou les batteries de servitude (suivant équipement).

Déposer les pare-boue arrière .

4. Dépose

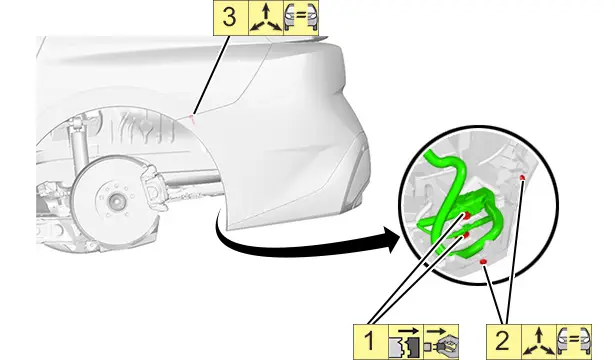

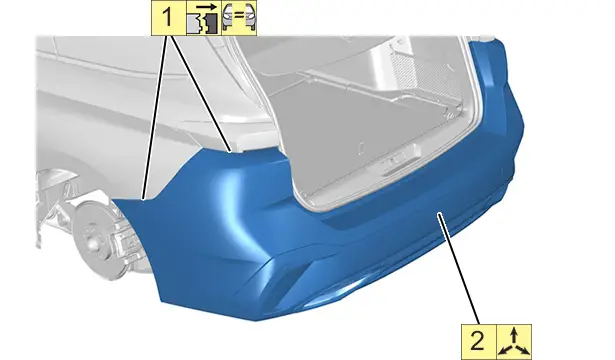

4.1. Pare-chocs arrière

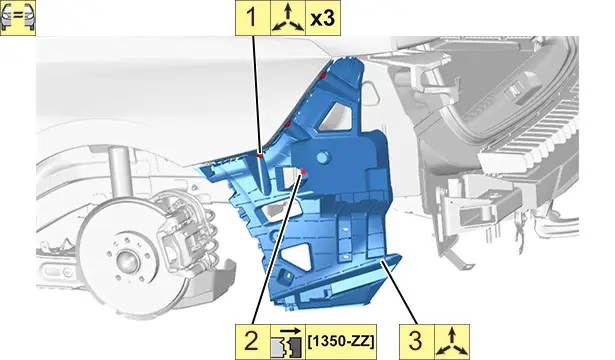

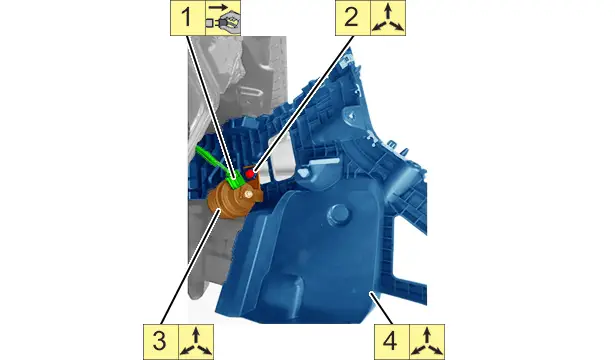

4.2. Support latéral de pare-chocs arrière

NOTA : Suivant équipement véhicule(côté droit).

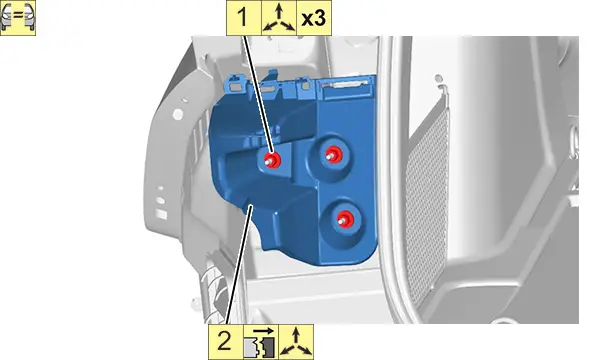

4.3. Support supérieur de pare-chocs arrière

Déposer les feux arrière .

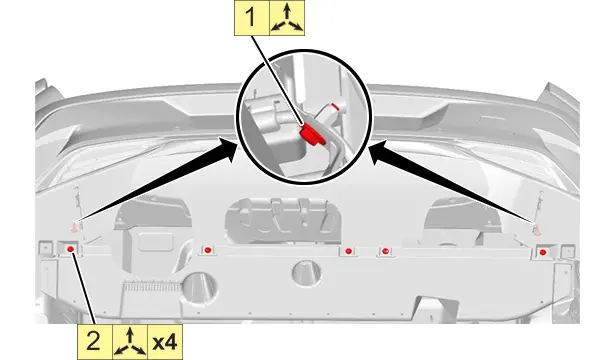

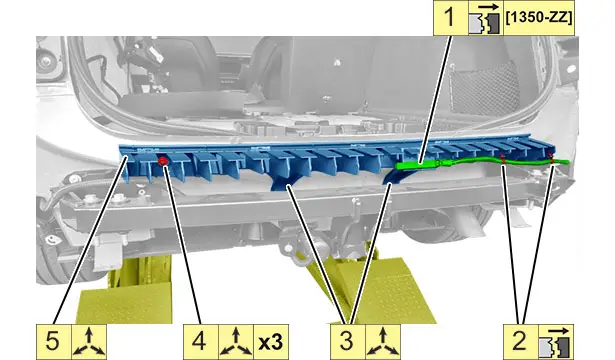

4.4. Support central de pare-chocs arrière

5. Repose

ATTENTION : Respecter les couples de serrage .

Procéder dans l’ordre inverse des opérations de dépose.

6. Opérations complémentaires

Reposer les pare-boue arrière .

ATTENTION : Réaliser les opérations à effectuer après un rebranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Rebrancher la ou les batteries de servitude (suivant équipement).

Contrôler le fonctionnement des différents équipements.
