Peugeot 308: Dépose - repose : Mécanisme d’essuie-vitre avant

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules (respecter la réglementation en vigueur dans le pays concerné).

Légende : Symbolisation des opérations .

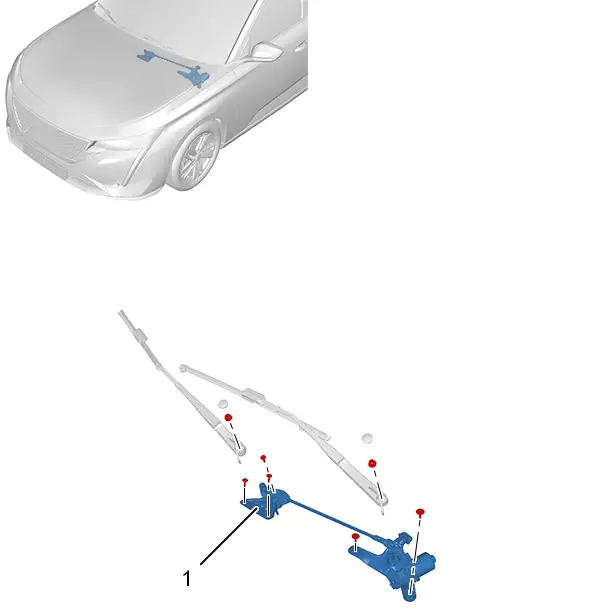

1. Implantation

CONDUITE A GAUCHE

2. Outillage

3. Opérations préliminaires

ATTENTION : Réaliser les opérations à effectuer avant un débranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Débrancher la ou les batteries de servitude (suivant équipement).

4. Dépose

4.1. Bras-balai d’essuie-vitre avant

4.2. Mécanisme d’essuie-vitre avant

CONDUITE A GAUCHE

Déposer la grille d’auvent .

5. Repose

NOTA : (*) Avant de reposer les bras-balais d’essuie-vitre, rebrancher la batterie de servitude, puis mettre le contact, activer la commande d’essuie-vitre et couper le contact.

NOTA : (*) Reposer les bras-balais d’essuie-vitre ; Suivant les marquages sur le pare-brise.

Procéder dans l’ordre inverse des opérations de dépose.

6. Opérations complémentaires

ATTENTION : Réaliser les opérations à effectuer après un rebranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Rebrancher la ou les batteries de servitude (suivant équipement).

7. Contrôle

Contrôler le fonctionnement des différents équipements.
