Peugeot 308: Dépose - repose : Réservoir de lave-vitre

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules (respecter la réglementation en vigueur dans le pays concerné).

Légende : Symbolisation des opérations .

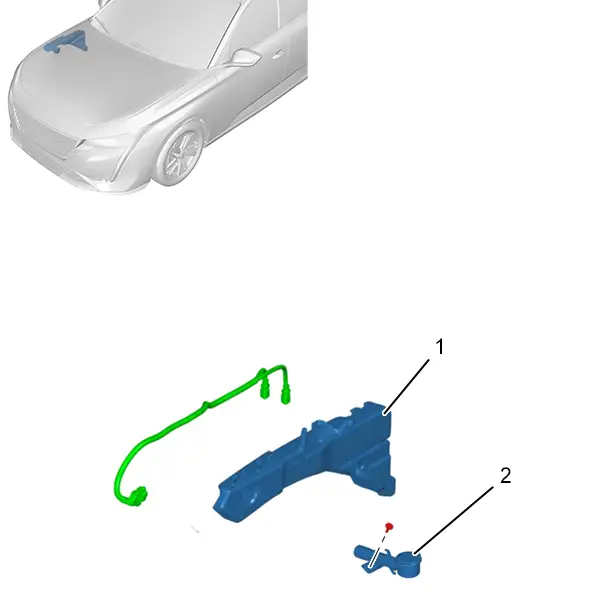

1. Implantation

CHAINE DE TRACTION THERMIQUE OU CHAINE TRACTION ELECTRIQUE OU CHAINE DE TRACTION MHEV OU CHAINE DE TRACTION PHEV

2. Outillage

3. Opérations préliminaires

ATTENTION : Réaliser les opérations à effectuer avant un débranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Débrancher la ou les batteries de servitude (suivant équipement).

Déposer le pare-boue avant .

4. Dépose

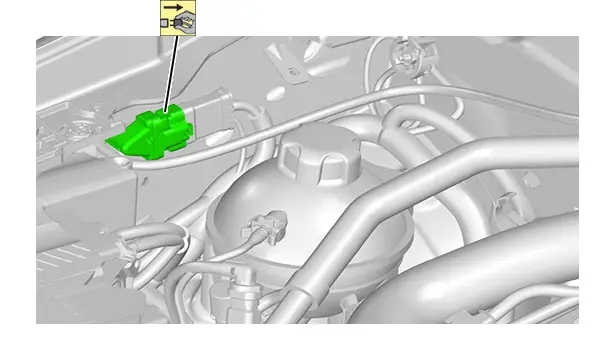

4.1. Goulotte de remplissage

4.2. Réservoir du liquide lave-vitre

NOTA : (*) Déposer le réservoir de lave-vitres (Suivant les flèches ).

5. Repose

Procéder dans l’ordre inverse des opérations de dépose.

6. Opérations complémentaires

Reposer le pare-boue avant .

ATTENTION : Réaliser les opérations à effectuer après un rebranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Rebrancher la ou les batteries de servitude (suivant équipement).

7. Contrôle

Contrôler le fonctionnement des différents équipements.
