1. Onduleur de la machine électrique de traction avant

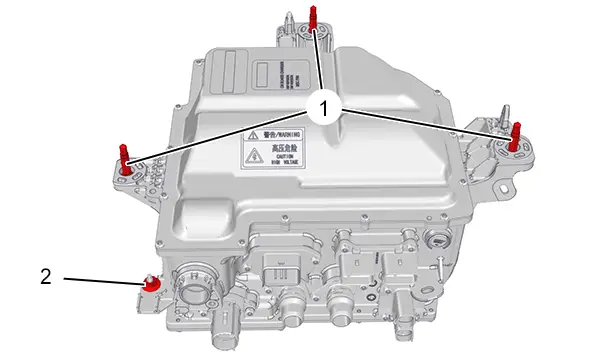

1.1. Couvercle

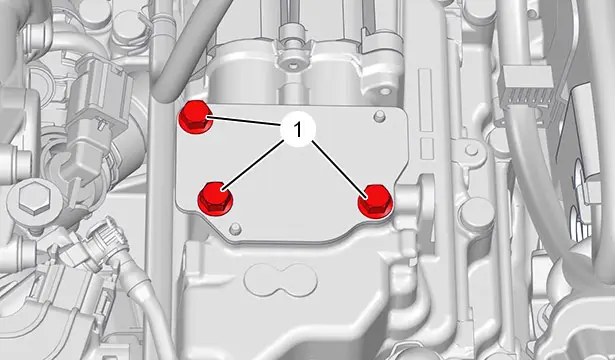

| Repère | Désignation | Couple de serrage |
| (1) | Vis (Couvercle / Onduleur de la machine électrique de traction avant) | 0,8 m.daN |
1.2. Connecteur de puissance
| Repère | Désignation | Couple de serrage |

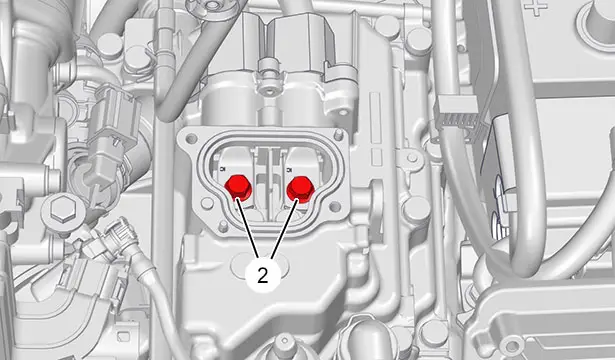

| (2) | Vis (Connecteur de puissance / Onduleur de la machine électrique de traction avant) | 2 m.daN |
| Repère | Désignation | Couple de serrage |

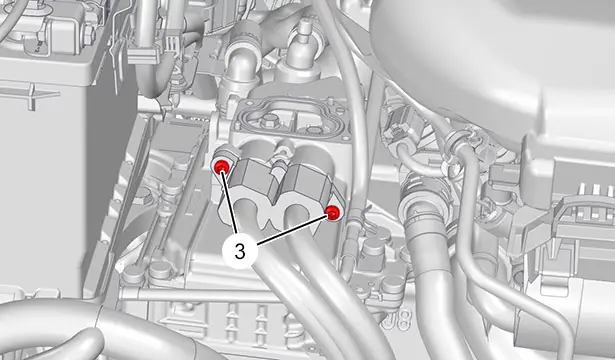

| (3) | Vis (Connecteur de puissance / Onduleur de la machine électrique de traction avant) | 0,4 m.daN |
2. Calculateur superviseur de la chaîne de traction hybride
| Repère | Désignation | Couple de serrage |
| (1) | Vis (Calculateur superviseur de la chaîne de traction hybride / Support du calculateur superviseur de la chaîne de traction hybride) | 0,8 m.daN |
| (2) | Écrous (Support du calculateur superviseur de la chaîne de traction hybride / Caisse) | 0,8 m.daN |
3. Ensemble chargeur embarqué / convertisseur de tension continue
| Repère | Désignation | Couple de serrage |
| (1) | Vis (Ensemble chargeur embarqué / convertisseur de tension continue / Caisse) | 2 m.daN |
| (2) | Écrou (Câble de masse / Ensemble chargeur embarqué / convertisseur de tension continue) | 0,8 m.daN |
| (*) Remplacer systématiquement à chaque dépose | ||
4. Batterie de traction
| Repère | Désignation | Couple de serrage |
| (1) | Vis (Batterie de traction / Caisse) (*) | 6 m.daN |
| (2) | Vis (Batterie de traction / Caisse) | 6 m.daN |
| (*) Remplacer systématiquement à chaque dépose | ||
| Repère | Désignation | Couple de serrage |

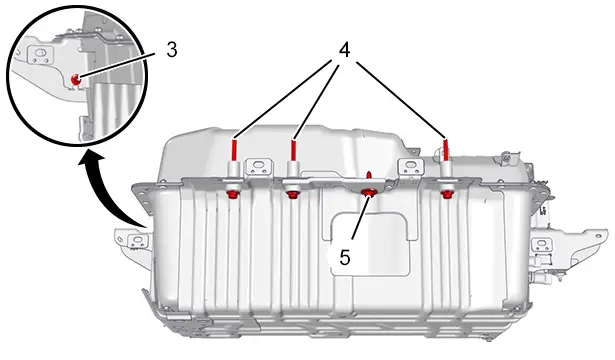

| (3) | Écrou (Câble de masse / Batterie de traction) | 0,8 m.daN |
| (4) | Vis (Batterie de traction / Caisse) (*) | 2 m.daN |
| (5) | Vis (Batterie de traction / Caisse) | 2 m.daN |
| (*) Remplacer systématiquement à chaque dépose | ||
5. Boîtier de prise de charge
| Repère | Désignation | Couple de serrage |
| (1) | Vis (Boîtier de prise de charge / Caisse) (*) | 0,8 m.daN |
| (2) | Écrou (Boîtier de prise de charge / Caisse) | 0,8 m.daN |
| (3) | Écrou (Câble de masse / Caisse) | 0,8 m.daN |
| (*) Remplacer systématiquement à chaque dépose | ||
6. Connecteurs de puissance / Chargeur embarqué
| Repère | Désignation | Couple de serrage |
| (1) | Vis (Connecteur de puissance / Chargeur embarqué ) | 0,4 m.daN |
7. Connecteurs de puissance / Batterie de traction
| Repère | Désignation | Couple de serrage |
| (1) | Vis (Support des connecteurs de puissance / Batterie de traction) | 0,8 m.daN |
| (2) | Vis (Connecteurs de puissance / Batterie de traction) | 0,4 m.daN |
