Peugeot 308: Couples de serrage : Éléments de la chaîne de traction électrique
ATTENTION : Respecter les couples de serrage.

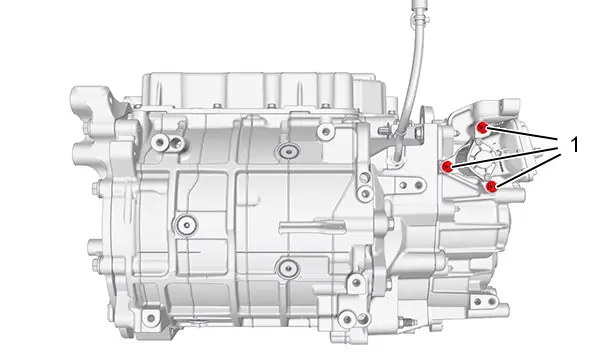

1. Ensemble machine électrique de traction, onduleur de la machine électrique de traction et réducteur
1.1. Ensemble machine électrique de traction, onduleur de la machine électrique de traction et réducteur
| Repère | Désignation | Couple de serrage |
| (1) | Vis (Actionneur de verrouillage du doigt de parc / Réducteur ) | 1 m.daN |

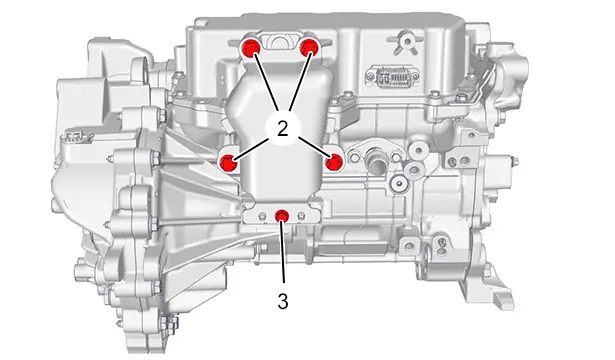

1.2. Ensemble machine électrique de traction, onduleur de la machine électrique de traction et réducteur
| Repère | Désignation | Couple de serrage |
| (2) | Vis (Protecteur (Connecteurs du circuit électrique de puissance) / Onduleur de la machine électrique de traction) | 2 m.daN |
| (3) | Vis (Protecteur (Connecteurs du circuit électrique de puissance) / bride ) | 0.8 m.daN |

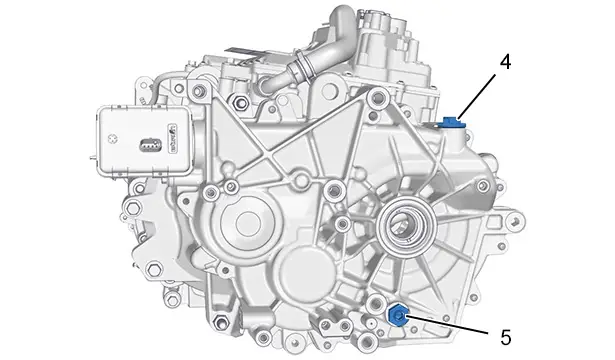

1.3. Ensemble machine électrique de traction, onduleur de la machine électrique de traction et réducteur
| Repère | Désignation | Couple de serrage |
| (4) | Vis ( bouchon de remplissage / Réducteur ) | 1,2 m.daN |
| (5) | Vis (Bouchon de vidange / Réducteur ) | 3,5 m.daN |

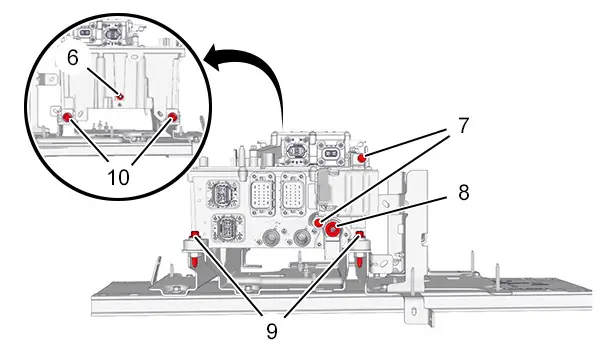

1.4. Ensemble chargeur embarqué / convertisseur de tension continue / Machine électrique de traction
| Repère | Désignation | Couple de serrage |
| (6) | Écrou (Câble de masse / Ensemble chargeur embarqué / convertisseur de tension continue) | 0,8 m.daN |
| (7) | Vis (Protecteur / Ensemble chargeur embarqué / convertisseur de tension continue) | 0,8 m.daN |
| (8) | Écrou (Câble positif / Ensemble chargeur embarqué / convertisseur de tension continue) | 2 m.daN |
| (9) | Vis (Ensemble chargeur embarqué / convertisseur de tension continue / Support du chargeur embarqué ) | 2 m.daN |
| (10) | Vis (Ensemble chargeur embarqué / convertisseur de tension continue / Support du chargeur embarqué ) | 2 m.daN |

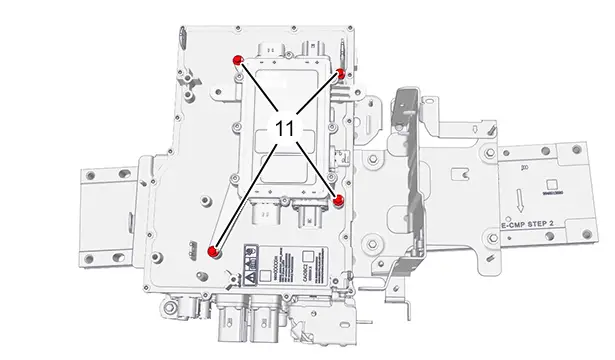

1.5. Boîtier de jonction / Ensemble chargeur embarqué / convertisseur de tension continue
| Repère | Désignation | Couple de serrage |
| (11) | Vis (Boîtier de jonction / Ensemble chargeur embarqué / convertisseur de tension continue) | 0,8 m.daN |

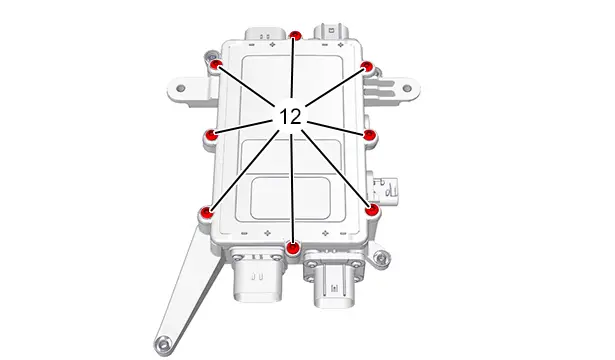

| Repère | Désignation | Couple de serrage |
| (12) | Vis (Couvercle (Boîtier de jonction) / Boîtier de jonction) | 0,5 m.daN |

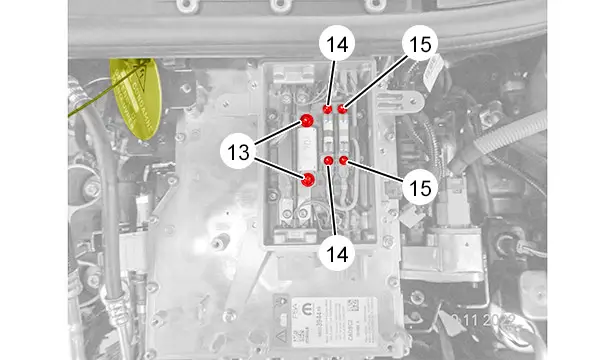

| Repère | Désignation | Couple de serrage |
| (13) | Vis (Fusible 70 A / Boîtier de jonction) | 0,7 m.daN |
| (14) | Vis (Fusible 50 A / Boîtier de jonction) | 0,45 m.daN |
| (15) | Vis (Fusible 40 A / Boîtier de jonction) | 0,45 m.daN |

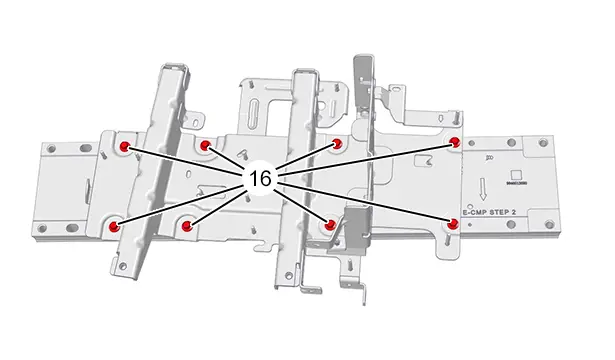

1.6. Ensemble chargeur embarqué / convertisseur de tension continue / Machine électrique de traction
| Repère | Désignation | Couple de serrage |
| (16) | Vis (Support du chargeur embarqué / Traverse de l’ensemble machine électrique de traction et réducteur) | 2 m.daN |
2. Batterie de traction
| Repère | Désignation | Couple de serrage |
| (1) | Vis (Batterie de traction / Caisse) | 6 m.daN |
| (2) | Vis (Batterie de traction / Caisse) | 2 m.daN |
| (3) | Vis (Batterie de traction / Caisse) | 10 m.daN |

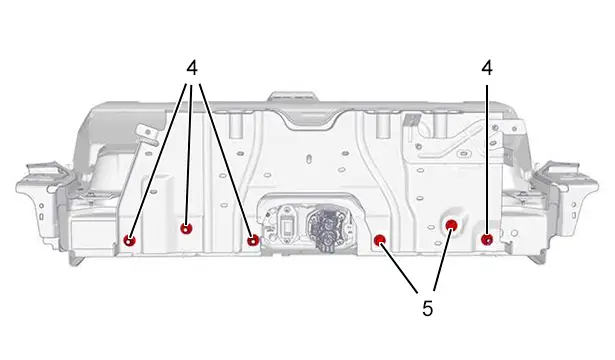

| Repère | Désignation | Couple de serrage |
| (4) | Écrou (Support batterie de traction / Batterie de traction) | 2 m.daN |
| (5) | Vis (Support batterie de traction / Batterie de traction) | 2 m.daN |

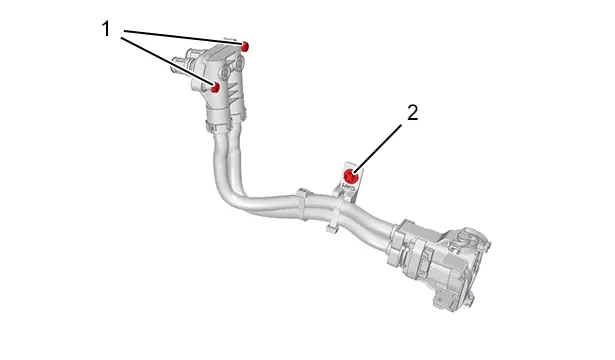

3. Connecteurs du circuit électrique de puissance
| Repère | Désignation | Couple de serrage |
| (1) | Vis (Connecteurs du circuit électrique de puissance / Onduleur de la machine électrique de traction) | 0,8 m.daN |
| (2) | Vis (Connecteurs du circuit électrique de puissance / support ) | 0,8 m.daN |

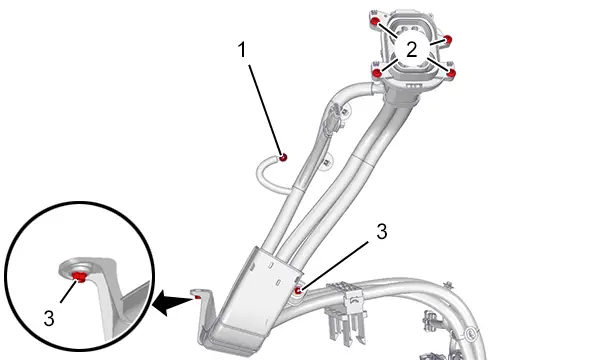

4. Boîtier de prise de charge
| Repère | Désignation | Couple de serrage |
| (1) | Écrou (Câble de masse / Caisse) | 0,8 m.daN |
| (2) | Vis (Boîtier de prise de charge / Caisse) | 0,8 m.daN |
| (3) | Écrou (Boîtier de prise de charge / Caisse) | 0,8 m.daN |
