Peugeot 308: Réglage : Caméra vidéo multifonction (En statique)

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Cette procédure doit être utilisée à chaque remplacement de la caméra vidéo multifonction ou du pare-brise.

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules (respecter la réglementation en vigueur dans le pays concerné).

1. Outillage

Matériel :

• 2Fils à plomb
• Un outil de diagnostic

2. Contrôle

2.1. Conditions préalables de contrôle

IMPERATIF : Nettoyer la face extérieure de la caméra vidéo multifonction (CVM).

Contrôler l’état du pare-brise.

Nettoyer le pare-brise.

Décharger le véhicule.

Véhicule en ordre de marche (véhicule vide, pleins faits).

Éliminer toute accumulation excessive de boue, de neige ou de glace pouvant affecter l’assiette du véhicule.

Contrôler la pression des pneumatiques.

Gonfler à la pression précisée par le constructeur en conditions normales de roulage.

Stationner le véhicule sur un sol plan, les roues dirigées en position roue droite.

Mettre en position charge normale "O".

Mettre :

• La boîte de vitesses manuelle au point mort
• La boîte de vitesses automatique en position "N"

Desserrer le frein de stationnement.

2.2. Procédure de contrôle

Positionner le véhicule perpendiculairement (roues droites) face à un mur de couleur claire et uniforme.

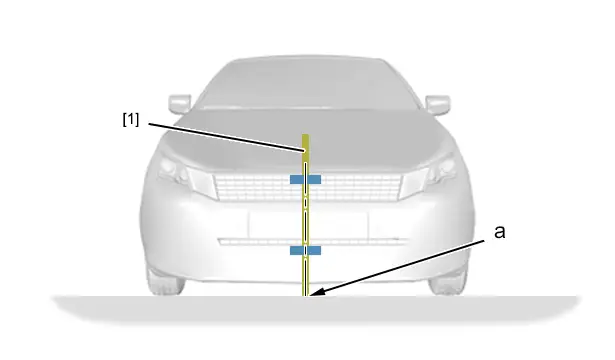

Positionner un fil à plomb [1] au centre du véhicule ; À l’aide d’un adhésif (Utiliser le centre du monogramme).

Marquer le sol (en "a").

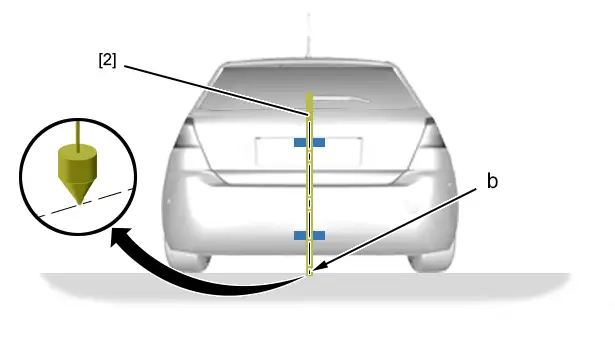

Positionner un fil à plomb [2] au centre du véhicule ; À l’aide d’un adhésif (Utiliser le centre des portes arrière).

Marquer le sol (en "b").

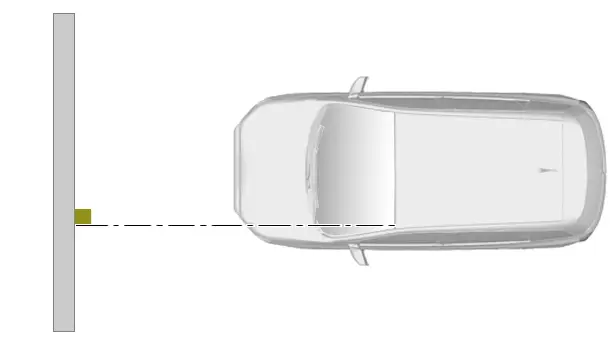

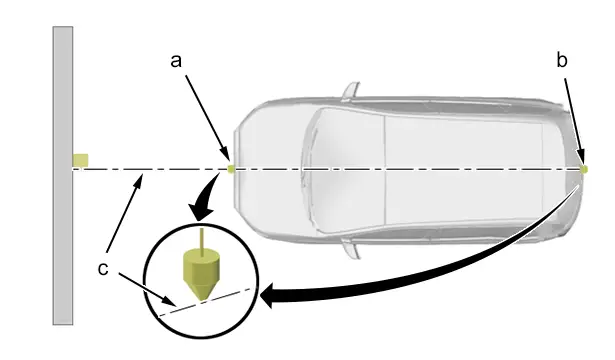

Tracer la projection de l’axe véhicule (en "c") sur le mur ; À l’aide d’une cordelette passant par les points "a", "b".

"A" = 900 mm.

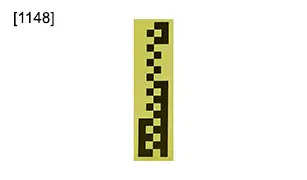

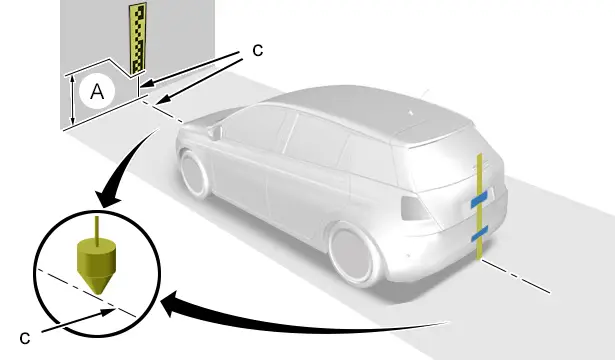

Positionner la cible verticalement sur le mur à une distance "A" du sol, contrôler que son axe médian soit aligné avec la matérialisation de l’axe véhicule au sol (en "c").

Contrôler la verticalité de la cible ; À l’aide de l’inclinomètre .

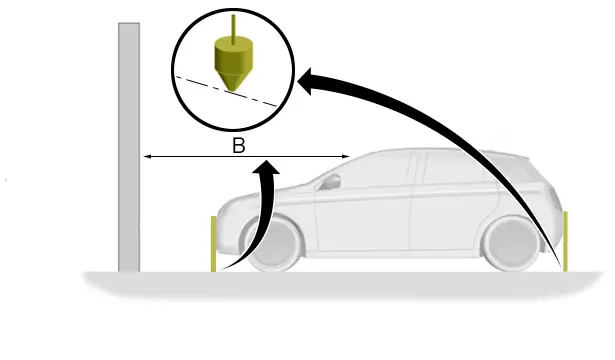

"B" = 1700 mm.

Avancer le véhicule à la distance "B" du mur.

Contrôler que les points soient toujours alignés sur l’axe véhicule (en "a" et "b").

Effectuer la première phase d’apprentissage ; À l’aide de l’outil de diagnostic.

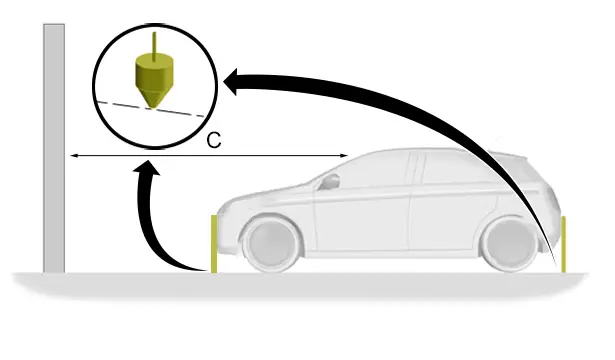

"C" = 2700 mm.

Reculer le véhicule à la distance "C" du mur.

Contrôler que les points soient toujours alignés sur l’axe véhicule (en "a" et "b").

Effectuer la deuxième phase d’apprentissage ; À l’aide de l’outil de diagnostic.

NOTA : En cas d’échec de l’apprentissage, effectuer la procédure : Distance "B" = 2000 mm ; Distance "C" = Distance "B" x 1,6.

Exemple : Distance "B" = 2000 mm ; Distance "C" = 2000 x 1,6 = 3200 mm.

Avancer le véhicule à la distance "B" du mur.

Contrôler que les points soient toujours alignés sur l’axe véhicule (en "a" et "b").

Effectuer la première phase d’apprentissage ; À l’aide de l’outil de diagnostic.

Reculer le véhicule à la distance "C" du mur.

Contrôler que les points soient toujours alignés sur l’axe véhicule (en "a" et "b").

Effectuer la deuxième phase d’apprentissage ; À l’aide de l’outil de diagnostic.
