Peugeot 308: Dépose - repose : Feu arrière

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules (respecter la réglementation en vigueur dans le pays concerné).

Légende : Symbolisation des opérations .

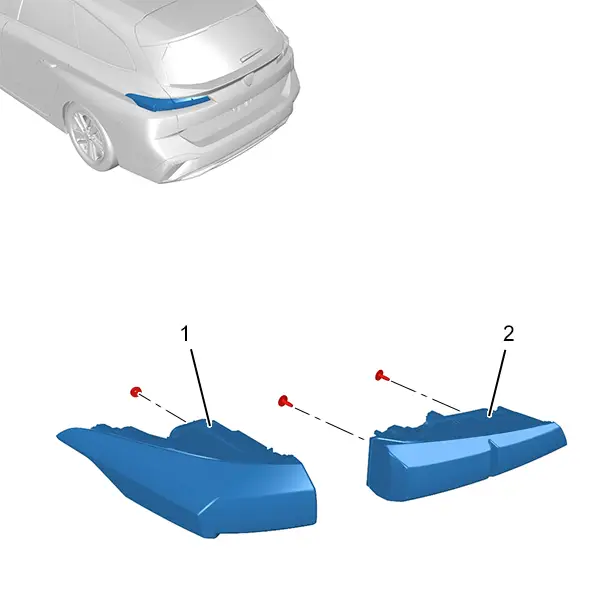

1. Implantation

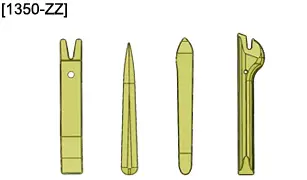

2. Outillage

3. Opération préliminaire

ATTENTION : Réaliser les opérations à effectuer avant un débranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Débrancher la ou les batteries de servitude (suivant équipement).

4. Dépose

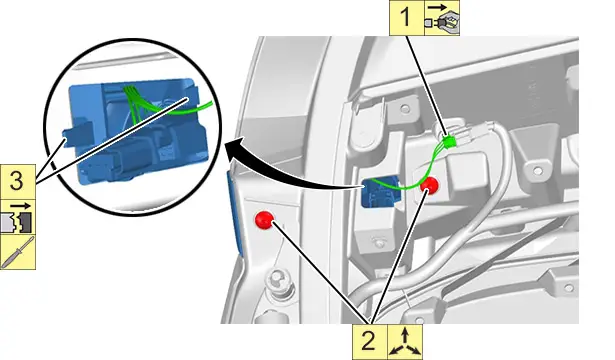

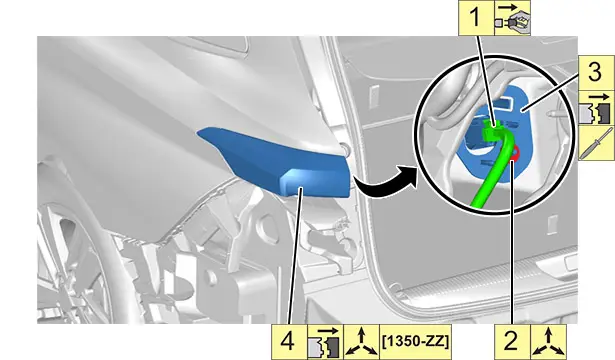

4.1. Feu arrière sur aile arrière

Déposer :

• La garniture d’aile arrière
• Le pare-chocs arrière

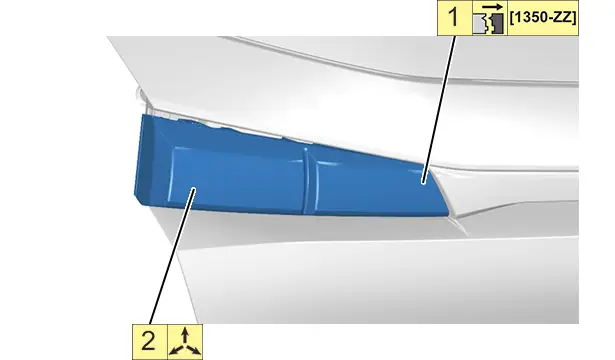

4.2. Feu arrière sur volet arrière

Déposer la garniture de volet arrière .

5. Repose

Procéder dans l’ordre inverse des opérations de dépose.

6. Opérations complémentaires

ATTENTION : Réaliser les opérations à effectuer après un rebranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Rebrancher la ou les batteries de servitude (suivant équipement).

7. Contrôle

Contrôler le fonctionnement des différents équipements.
